7.3.1 Konfiguration und Verdrahtung der Ausgangsanforderung (RTE)
Das ADM-2W704 wird im Modus Fail Secure ausgeliefert.
Typ
Fail Save
Fail Secure

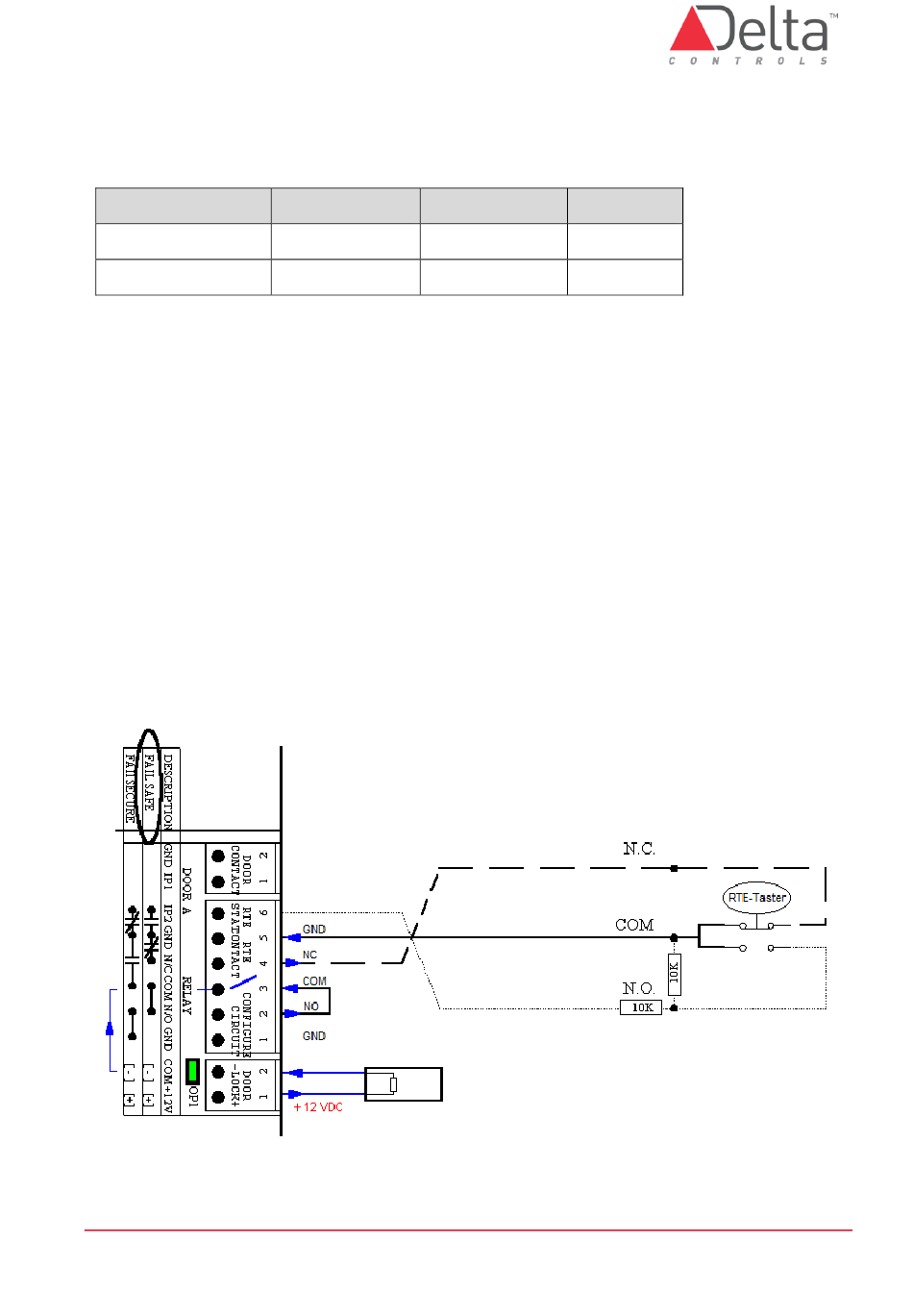

7.3.2 Anschluss Modus Fail Save
Der Modus Fail Save bedeutet, dass das Türschloss nur unter Spannung geschlossen
bleibt. Bei Spannungsausfall würde die Tür öffnen (z.B. Zugmagnet für Türen). Dieser
Modus findet vor allem Anwendung bei Notausgängen und Brandschutztüren.
Im Normalzustand werden die 12 VDC über COM und NC (Klemme 4)
geschlossenen RTE-Taster nach GND (Klemme 5) geschaltet. Der Zugmagnet zieht
dauerhaft an und die Tür bleibt geschlossen.
Bei einer Buchung werden die 12 VDC am NC (Klemme 4) unterbrochen, so dass die
12 VDC nicht nach GND (Klemme 5) abfließen können. Der Zugmagnet fällt somit ab und
die Tür öffnet.
Bei einer Ausgangsanforderung (RTE) unterbricht der RTE-Taster die 12 VDC, so dass die
12 VDC nicht nach GND (Klemme 5) abfließen können. Der Zugmagnet fällt somit ab und
die Tür öffnet.
DE-ADM-2W704 Installationsanleitung.docx
RTE Status
RTE Kontakt
Schließer (NO)
Öffner (NC)
Öffner (NC)
Schließer (NO)
Brücke
Zugmagnet
normal angezogen
Brücke
2-3
1-2
Widerstandsbeschaltung Typ 3 oder 4
© Delta Controls Germany 2022
und dem
Seite 18
