Inhaltszusammenfassung für Delta Controls eBMGR-2

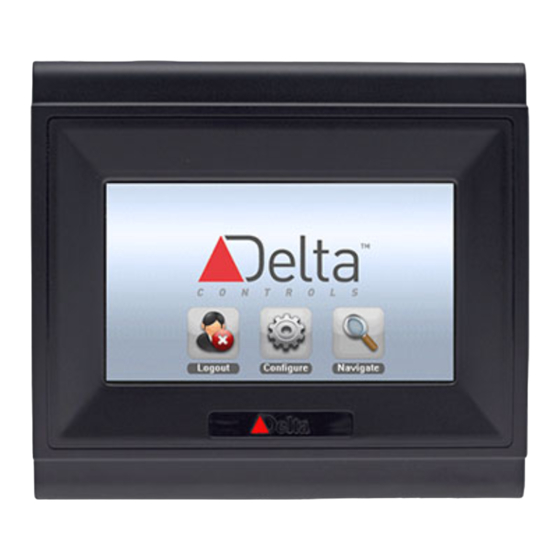

- Seite 1 / eBMGR-TCH-2 Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 05.11.2020 Uwe Dils Ersterstellung DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 2 von 29 © Delta Controls Germany 2022...
- Seite 3 Inhaltsverzeichnis Allgemeine Informationen ..................5 Produktbeschreibung..................... 5 Wichtige Anmerkungen .................... 5 eBMGR-2 und eBMGR-TCH-2 Abwärtskompatibilität ........... 5 Installation bei niedriger Umgebungstemperatur ..........5 Software / Firmware Kompatibilität ..............6 Sicherheitshinweise ....................7 Montage ........................7 Montage der Busplatine auf eine DIN-Schiene ............. 8 Demontage von Modulen ..................
- Seite 4 11 Spezifikationen ....................... 29 DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 4 von 29 © Delta Controls Germany 2022...
- Seite 5 Er ist ein frei programmierbarer nativer BACnet Building Controller (B-BC), der die Kommunikation über BACnet/IP, BACnet über Ethernet, BACnet MS/TP und Delta LINKnet unterstützt. Das eBMGR-2 benötigt einen separaten eBX zur Steuerung der enteliBUS E/A- Erweiterungs-Platinen. Im Gegensatz zum eBCON / eBCON-2 enthält das eBMGR-2 keine eBX-Funktionalität.
- Seite 6 Software / Firmware Kompatibilität V3.40 Build 612850 R6 funktioniert mit allen Versionen von enteliWEB. In dieser Tabelle sind die Firmware-Versionen von eBMGR-2 V4 und die entsprechende Kompatibilität mit enteliWEB-Versionen aufgeführt. Kompatibilität der eBMGR-2 / eBMGR-TCH-2 Firmware Kompatibilität der enteliWEB-Version V 4.9 V 4.14 und höher...
- Seite 7 Die eBMGR-2 Controller können auf eine 35mm DIN-Schiene in horizontaler oder vertikaler Ausrichtung montiert werden. Um einen eBMGR-2 für die Steuerung von enteliBUS E/A zu verwenden, montieren Sie die Expander Platine auf der DIN-Schiene, fügen Sie der Expander Platine einen eBX hinzu und verbinden Sie den eBX über den eBUS-Anschluss mit dem eBMGR-2.
- Seite 8 Wenn Sie den eBMGR-2 zur Steuerung von E/A Objekten verwenden möchten, müssen Sie ein eBX-Expander-Modul und eine Rückwandplatine sowie eBM E/A-Module hinzufügen. Montieren Sie die Expander-Rückwandplatine rechts vom eBMGR-2. eBUS - Ausgang Rückplatine Montage der Busplatine auf eine DIN-Schiene 1. Setzen Sie die unteren Befestigungslaschen der Rückwandplatine fest gegen die Unterseite der DIN-Schiene und wippen Sie die Rückwandplatine nach vorne, bis...
- Seite 9 Die o.g. Ausschnittmaße beinhalten keine zusätzliche Toleranz für Schnittungenauigkeiten. Bei der Festlegung der Ausschnittmaße sollten zusätzlich 0,5mm sowie die Toleranz des Schneidewerkzeugs zu den o.g. Maßen dazu gerechnet werden. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 9 von 29 © Delta Controls Germany 2022...
- Seite 10 Anschlussbild Frontansicht eBUS-Anschluss -Touchscreen Status LED 24 VAC/DC Eingangsspannung 2 x USB CLEAR 2 x RS485-Anschluss 3 x 10/100 Ethernet-Switch Anschluss Taste Unteransicht Draufsicht DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 10 von 29 © Delta Controls Germany 2022...
- Seite 11 Erden Sie alle Komponenten wie in den folgenden Punkten beschrieben, um die Geräte zu schützen und um eine Bezugsmasse für die eBUS Kommunikation zu gewährleisten. Der Transformator muss sekundärseitig für die max. Auslastung gesichert werden. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 11 von 29 © Delta Controls Germany 2022...
- Seite 12 GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 12 von 29 © Delta Controls Germany 2022...
- Seite 13 Gehäuses mit einem eBUS Netzwerkkabel verbunden sind. E/A Module sind über die Busplatine ausreichend geerdet. Gehäuse Expander Grundplatine eBMGR Expander Klemmen sind ungenutzte Klemmen. Diese keine Klemmen sind Erdungsklemmen. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 13 von 29 © Delta Controls Germany 2022...
- Seite 14 Einsatz eines ASM ( ccess ystem anager) mit einem ADM üblich ist. Der ADM liefert nur 12V DC, während der eBMGR-2 24V DC und mehr Leistung benötigt als der ADM liefern kann. Diese Option kann ausschließlich nur mit der eBMGR-2 Firmware Version 3.40 Build 612850...
- Seite 15 Unterstützt Kommunikation mit anderen enteliBUS-Modulen über eine eBUS Busverbindung MS/TP (RS485) Verkabelung Verbinden Sie die eBMGR-2 / eBMGR-TCH-2 mit den BACnet-Geräten über MS/TP, LINKnet oder Modbus RTU mittels der NET1- oder NET2-Anschlüsse. Für detailliertere Informationen zur MS/TP und LINKnet Verkabelung wird auf die Delta Installationsrichtlinien verwiesen.
- Seite 16 Eine andere Konfiguration ist nicht zulässig und führt zu Problemen im Netzwerk. Max. Gesamtleiterlänge im eBUS Netzwerk ist 100m. Der eBCON-2 oder der eBMGR-2 müssen an ein Ende des eBUS Netzwerkes gesteckt werden, da sie einen integrierten Netzwerk Abschlusswiderstand besitzen.
- Seite 17 Auch an der letzten Expander-Busplatine am eBB-TERM-Abschluss wird die Abschirmung nicht geerdet. Bitte schließen Sie den Schirm nicht an. Am Automation Engine (eBCON-2, eBMGR-2) ist ein Abschluss für die Abschirmung verbaut, der eine durchgängige Erdung gewährleistet. Die Abschirmung darf nicht anderweitig am Automation Engine geerdet oder abgeschlossen werden.
- Seite 18 Die beiden Zugriffsmethoden werden nachstehend ausführlicher beschrieben. 8.1.1 Momentaner Auslieferungszustand Die Controller eBCON-2 / eBMGR-2 / eBMGR-TCH-2 werden momentan mit der Firmware Version 3.40 Build 612850 R6 ab Werk ausgeliefert. In dieser Firmware Version 3.40 ist der Embedded Webserver nicht enthalten! Erst ab der Firmware Version 4.9 oder höher ist die Embedded Webserver Funktionalität...
- Seite 19 4. Wenn der Controller schon eine Ihnen bekannte IP-Adresse hat, dann verwenden Sie diese IP-Adresse in der Adressleiste Ihres Browsers. 5. Falls anschließend folgende Fehlermeldung im Browser erscheint, dass das Zertifikat nicht vertrauenswürdig ist, (Fehlermeldung Browser abhängig): DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 19 von 29 © Delta Controls Germany 2022...
- Seite 20 Klicken Sie anschließend auf den rot markierten Link, um zur Anmeldemaske der Delta Web Servers zu gelangen. 6. Anschließend wird die Anmeldemaske aufgerufen DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 20 von 29 © Delta Controls Germany 2022...
- Seite 21 Wenn Sie nicht sicher sind, ob der Controller bereits eine IP-Adresse zugewiesen bekommen hat, dann setzen Sie zuerst den Controller auf Werkseinstellung zurück (Siehe Kapitel Zurücksetzen des Controllers auf Werkseinstellung) DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 21 von 29 © Delta Controls Germany 2022...
- Seite 22 5. Falls anschließend folgende Fehlermeldung im Browser erscheint, dass das (Fehlermeldung Browser abhängig): Klicken Sie anschließend auf den rot markierten Link, um zur Anmeldemaske der Delta Web Servers zu gelangen. 6. Anschließend wird die Anmeldemaske aufgerufen DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 22 von 29 © Delta Controls Germany 2022...
- Seite 23 Gehen Sie zu Device Information (Geräteinformationen) → Device Settings und Location (Geräteeinstellungen und Standort). Geben Sie die BACnet-Adresse und den Namen des Controllers ein. Klicken Sie auf Save (Speichern). DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 23 von 29 © Delta Controls Germany 2022...
- Seite 24 Sie den Schieberegler "DHCP Enabled" in die Position "Aus" und geben Sie Werte für die IP-Adresse, die Subnetzmaske und das Standard- Gateway ein. Klicken Sie auf Save (Speichern). DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 24 von 29 © Delta Controls Germany 2022...
- Seite 25 Gehen Sie zu Application Settings (Anwendungseinstellungen) → Web Server Settings (Webservereinstellungen). Eine Bestätigungsmeldung wird angezeigt. Klicken Sie auf Ja, um fortzufahren. Für weitere Informationen verweisen wir auf folgendes Dokument: DE-O3-eBUS V4 Netzwerk Sicherheitshinweise DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 25 von 29 © Delta Controls Germany 2022...
- Seite 26 Schraubendreher leicht wegkippen, wird dies einfacher). Schalten Sie das Gerät ein, während Sie die CLEAR-Taste gedrückt halten. Halten Sie die CLEAR-Taste 30 Sekunden lang gedrückt und lassen Sie sie dann los. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 26 von 29 © Delta Controls Germany 2022...
- Seite 27 2. Trennen Sie für einige Sekunden die Bootens kurzzeitig rot Spannung. und dann gelb) 3. Flashen Sie das Gerät mithilfe eines USB- Sticks neu. Beachten Sie hierzu den 4. Schicken Sie das Gerät ein. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 27 von 29 © Delta Controls Germany 2022...
- Seite 28 Stelle, z.B. Switch/Hub oder aufgebaut wurde. Die Laptop/PC. Benutzen Sie einen anderen grüne LED auf der Switch/Hub. linken Seite der RJ-45-Buchse blinkt, wenn Pakete gesendet oder empfangen werden. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 28 von 29 © Delta Controls Germany 2022...
- Seite 29 * BACnet / SC ist in Firmware-Version 4.9 und höher verfügbar. ** Bei Verwendung der Firmware-Version 3.40 werden auf NET1 auch die Optionen für das EnOcean- oder MBus-Protokoll unterstützt, wobei zusätzlich ein CON-ENOC- oder CON-MBus-Medienkonverter erforderlich ist. DE-eBMGR-TCH-2 Installationsanleitung.docx Seite 29 von 29 © Delta Controls Germany 2022...
