Anschluss Wiegand Kartenleser (HID und AWID Karteleser)
Die +5 VDC Spannungsversorgung für den Kartenleser wird vom ADM geliefert und wird
z.B. für Wiegand Magnetstreifenleser verwendet. Für Proximity-Kartenleser wird die
+12 VDC Spannungsversorgung für einen maximalen Leseabstand empfohlen. Das
Zutrittskontroll-Modul ADM-2W704 liefert eine lineare 12 VDC Spannungsversorgung,
die von den meisten Proximity-Kartenleser Herstellern verwendet wird.
Sie sollten die Verkabelungsrichtlinien und Kabel-Spezifikationen der Kartenleser
Hersteller befolgen.
Unten sind typische Kabeltypen und Entfernungen angegeben, die die meisten
Kartenleser Hersteller verwenden. Diese entsprechen ebenfalls den Spezifikationen von
Delta Controls Inc. für Kartenlesegeräte.
Kartenlesegeräte sollten immer vorschriftsmäßig geerdet werden, um einen
ordnungsgemäßen Betrieb zu gewährleisten (siehe Hersteller Installationsvorgaben).
Typ
Wiegand Kartenleser
RS232

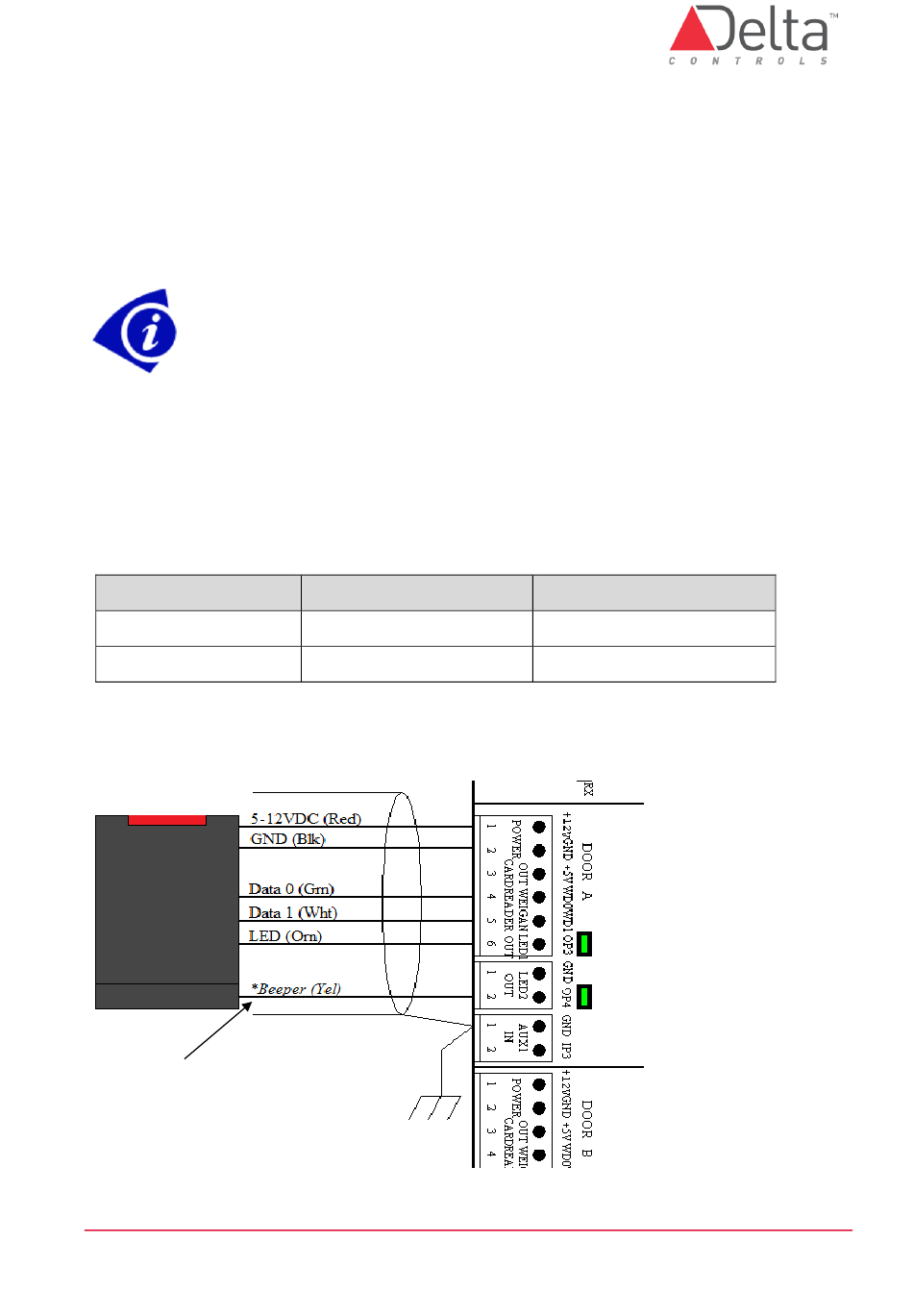

7.2.1 Anschluss HID iCLASS Rxx Smart Kartenleser
Schirm immer am ADM
auflegen.
* Optionaler Ausgang zum
Kartenleser. Kann per Software
konfiguriert werden, um ein Audio-
Signal am Kartenleser auszugeben.
DE-ADM-2W704 Installationsanleitung.docx
Distanz bei 0,6 mm
2
152 m
15 m
Masse
Distanz bei 1,2 mm
300 m
15m
© Delta Controls Germany 2022
2
Seite 16
