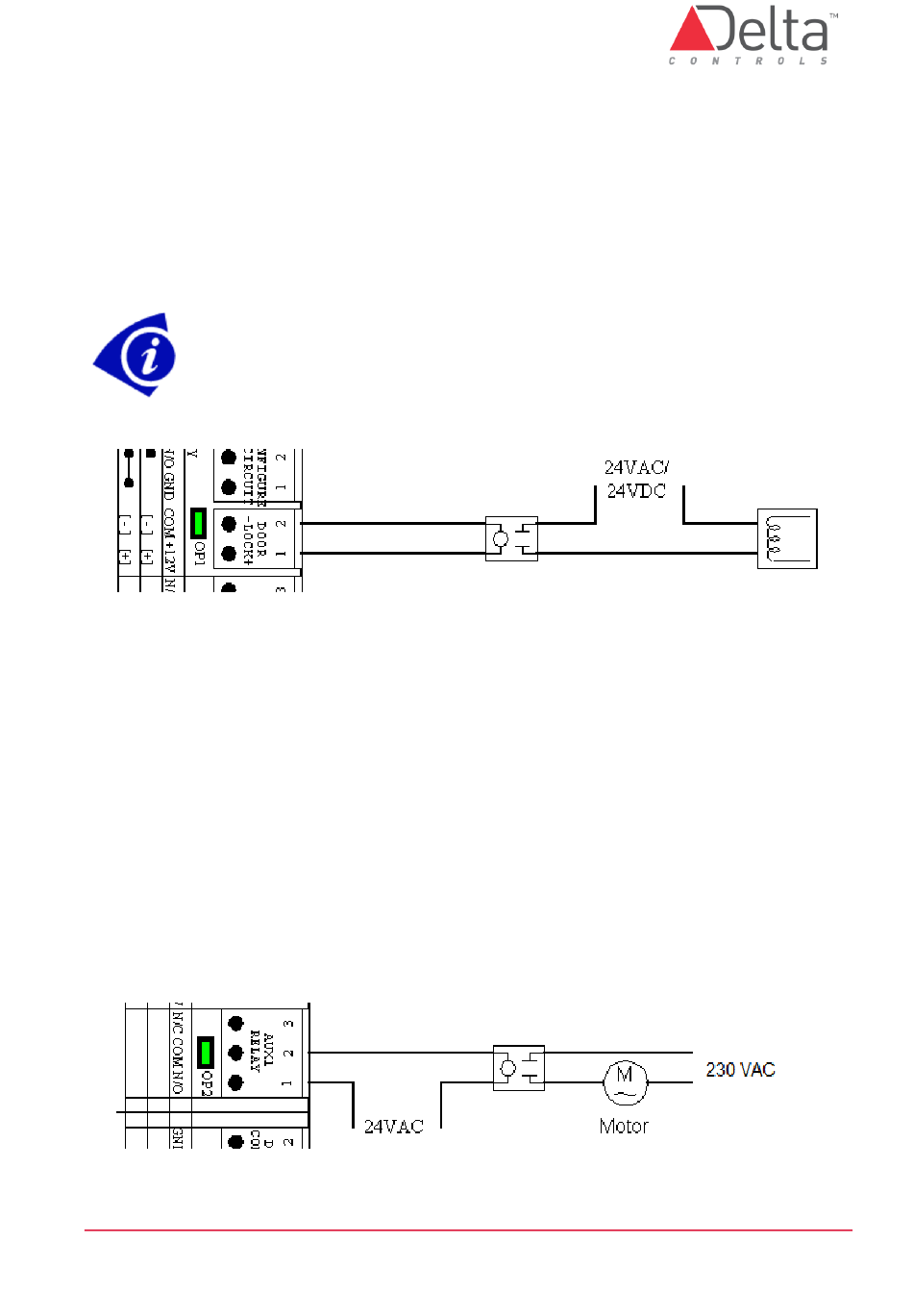

8.1.2 Anschluss über Koppelrelais
Wenn das Türschloss mehr als 350 mA zieht, dann sollte das Türschloss über ein
Koppelrelais angesteuert werden, wie in der folgenden Abbildung dargestellt.
Wird eine andere Spannung als die +12 VDC oder einer Wechselspannung für das
Türschloss benötigt, dann muss zusätzliches ein DC-Relais und ein separates Netzteil
zur Ansteuerung des Türschlosses eingesetzt werden (Siehe nachfolgende Schaltung).
Wenn ein Türschloss auf diese Weise verbunden wird, dann arbeitet das Türschloss nicht
mehr batteriegestützt durch das ADM, sondern muss extern batteriegepuffert werden.
Der RTE Kontakt ist fest verdrahtet auf dem Board und unterbricht das Türschloss-
Signal. Diese Funktion wird normal durch keine Software angesteuert, sondern ist
effektiv auf der Platine fest verdrahtet. Dies wurde so ausgeführt, um die
Feldverdrahtung zu erleichtern.
Siehe auch Kapitel für die Ausgangsanforderung (RTE).

8.1.3 Hilfsausgang Verdrahtung Details

Der Hilfsausgang für jede Tür verfügt über Wechsler Kontakte und kann somit als Öffner-
Kontakt (NC) oder Schließer-Kontakt (NO) verdrahtet werden. Er wird von einem einzigen
Software-Ausgang angesteuert. Die Kontakte können mit 24 VAC/DC bei maximal 5A
beschaltet werden. Verdrahtungsdetails zum Schalten einer großen Last (230 VAC Motor)
sind nachfolgend dargestellt.
DE-ADM-2W704 Installationsanleitung.docx
DC-Relais
+ 12 VDC
Türschloss
© Delta Controls Germany 2022
Seite 25
