Inhaltszusammenfassung für Delta Controls eBMGR

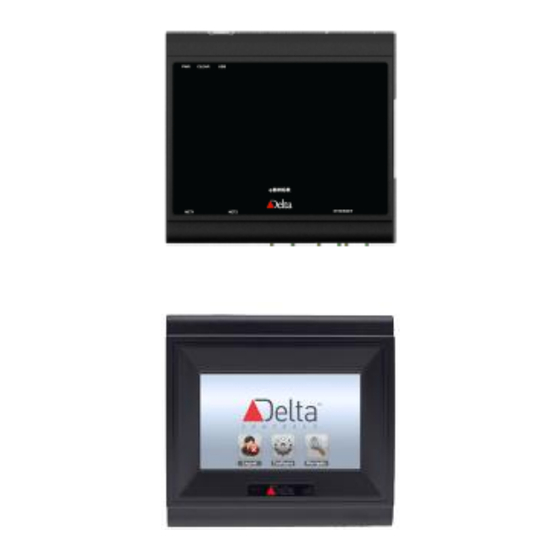

- Seite 1 / eBMGR-TCH Installationsanleitung...
- Seite 2 Ersterstellung 16.11.2015 Uwe Dils Änderungen Revision 3.0 (höhere Auflösung) 03.12.2015 Uwe Dils Änderung 90 %rF 18.07.2017 Uwe Dils 9 Erweiterungs-Busplatinen (Seite 4) 28.07.2020 Uwe Dils Aktualisierung des kompletten Dokuments DE-eBMGR-TCH Installationsanleitung.docx Seite 2 von 19 © Delta Controls Germany 2022...
- Seite 3 Netzwerkabschlusswiderstand für Datenverkabelung ........13 Durchgängige Abschirmung und Abschluss ............13 Übersicht eBUS Netzwerkverkabelung ............... 14 Netzwerkkommunikation ..................15 MS/TP (RS485) Verkabelung ................15 LED-Anzeigen ......................16 10 Spezifikationen ....................... 18 DE-eBMGR-TCH Installationsanleitung.docx Seite 3 von 19 © Delta Controls Germany 2022...
- Seite 4 Wenn die Umgebungstemperatur unter dem Gefrierpunkt sinkt, kann das enteliBUS Gehäuse Material anfällig für Beschädigung sein, wenn es nicht richtig gehandhabt wird. Um mögliche Schäden zu vermeiden empfiehlt Delta Controls die enteliBUS Produkte zu entfernen und dort zu installieren, wo die Umgebungstemperatur und die Temperatur der enteliBUS Produkte im Bereich von 0 °...
- Seite 5 Mischung aus 12-Bit und 16-Bit-Auflösungen für universelle Eingänge der E/A-Module unterstützen. Die Hardware-Revision der E/A-Module spielt dabei keine Rolle. 2.2.1 Szenario 1: eBMGR Rev 1.6 oder Rev 3.x Hardware mit Firmware 3.40 R4.0 eBX Rev. 3.x Hardware eBX Rev. 2.x Hardware unterstützt 16 Bit Auflösung auf den...
- Seite 6 2.2.2 Szenario 2: eBMGR Rev 1.6 oder Rev 3.x Hardware mit Firmware 3.40 R3 oder älter eBX Rev. 3.x Hardware eBX Rev. 2.x Hardware unterstützt 12 Bit Auflösung auf den unterstützt 12 Bit Auflösung auf den angeschlossenen eBMs angeschlossenen eBMs Firmware 3.40 R3 oder älter...
- Seite 7 Die eBMGR Controller können auf eine 35mm DIN-Schiene in horizontaler oder vertikaler Ausrichtung montiert werden. Um ein eBMGR für die Steuerung von enteliBUS E/A zu verwenden, montieren Sie die Expander Platine auf der DIN-Schiene, fügen Sie der Expander Platine einen eBX hinzu und verbinden Sie den eBX über den eBUS-Anschluss mit dem eBMGR.
- Seite 8 Anschlussbild Frontansicht eBUS-Anschluss -Touchscreen Status LED 24 VAC/DC Eingangsspannung 2 x USB CLEAR SD Karten-Einschub 2 x RS485-Anschluss 3 x 10/100 Ethernet-Switch Anschluss Taste Unteransicht Draufsicht DE-eBMGR-TCH Installationsanleitung.docx Seite 8 von 19 © Delta Controls Germany 2022...
- Seite 9 Adressierung Der eBMGR verwendet Softwareadressierung. Für weitere Informationen zur Konfiguration dieses Gerätes in einem BACnet Netzwerk wird auf die enteliBUS System Applikationsanleitung und das technische Handbuch von ORCAView verwiesen. Verkabelung Die gesamte Verkabelung muss den NEC Richtlinien, sowie den lokalen Normen und Richtlinien entsprechen.
- Seite 10 GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-eBMGR-TCH Installationsanleitung.docx Seite 10 von 19 © Delta Controls Germany 2022...
- Seite 11 Gehäuses mit einem eBUS Netzwerkkabel verbunden sind. E/A Module sind über die Busplatine ausreichend geerdet. Gehäuse Expander Grundplatine eBMGR Expander Klemmen sind ungenutzte Klemmen. Diese keine Klemmen sind Erdungsklemmen. DE-eBMGR-TCH Installationsanleitung.docx Seite 11 von 19 © Delta Controls Germany 2022...
- Seite 12 Einsatz eines ASM ( ccess ystem anager) mit einem ADM üblich ist. Der ADM liefert nur 12V DC während der eBMGR 24V DC und mehr Leistung benötigt als der ADM liefern kann. DE-eBMGR-TCH Installationsanleitung.docx Seite 12 von 19...
- Seite 13 Eine andere Konfiguration ist nicht zulässig und führt zu Problemen im Netzwerk. Max. Gesamtleiterlänge im eBUS Netzwerk ist 100m. Der eBMGR oder der eBMGR müssen an ein Ende des eBUS Netzwerkes gesteckt werden, da sie einen integrierten Netzwerk Abschlusswiderstand besitzen.
- Seite 14 Grundplatinen können direkt kabel-Kit, mit RS485 Kabel- zusammengesteckt werden spezifikationen für abgesetzte Installation der Expander Grundplatinen Max. eBUS- Länge 100m Letzter Grundplatinen eBUS-Stecker muss mit einem eBB-TRM abgeschlossen werden DE-eBMGR-TCH Installationsanleitung.docx Seite 14 von 19 © Delta Controls Germany 2022...
- Seite 15 LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-eBMGR-TCH Installationsanleitung.docx Seite 15 von 19 © Delta Controls Germany 2022...
- Seite 16 Anweisungen Bootens kurzzeitig rot befolgt werden: und dann gelb) 1. Stellen Sie sicher, dass der eBMGR gelb = Software-Fehler ordnungsgemäß verbunden ist und sicher (wird während des an die Busplatine befestigt wurde. Bootens kurzzeitig rot 2. Trennen Sie für einige Sekunden die und dann gelb) Spannung.
- Seite 17 ➢ Beachten Sie die richtige Polarität bei der RS485 Verbindung. NET2 RS485 NET2 aus = keine Aktivität Überprüfen Sie das NET2 Objekt in der eBMGR Status im RS485 Netzwerk Firmware und stellen Sie sicher, dass der MS/TP Adapter aktiviert ist.
- Seite 18 64MB Flashspeicher 32MB SDRAM SD/SDIO Kartenschlitz für Speichererweiterung Echtzeituhr (mit Temperaturkompensation) Ultracap Power Backup für Echtzeituhr und Speicher LED-Anzeige für CPU und Scan Status eBMGR-TCH , 420x272 Pixel 16bit Farbauflösung DE-eBMGR-TCH Installationsanleitung.docx Seite 18 von 19 © Delta Controls Germany 2022...
- Seite 19 * Modbus RTU Protokoll wird zusätzlich als optionales Field Upgrade für entweder NET1 oder NET2 unterstützt (analog zu LINKnet und Modbus, die auch nur auf jeweils einem Port aber nicht gleichzeitig auf beiden funktionieren). DE-eBMGR-TCH Installationsanleitung.docx Seite 19 von 19 © Delta Controls Germany 2022...
