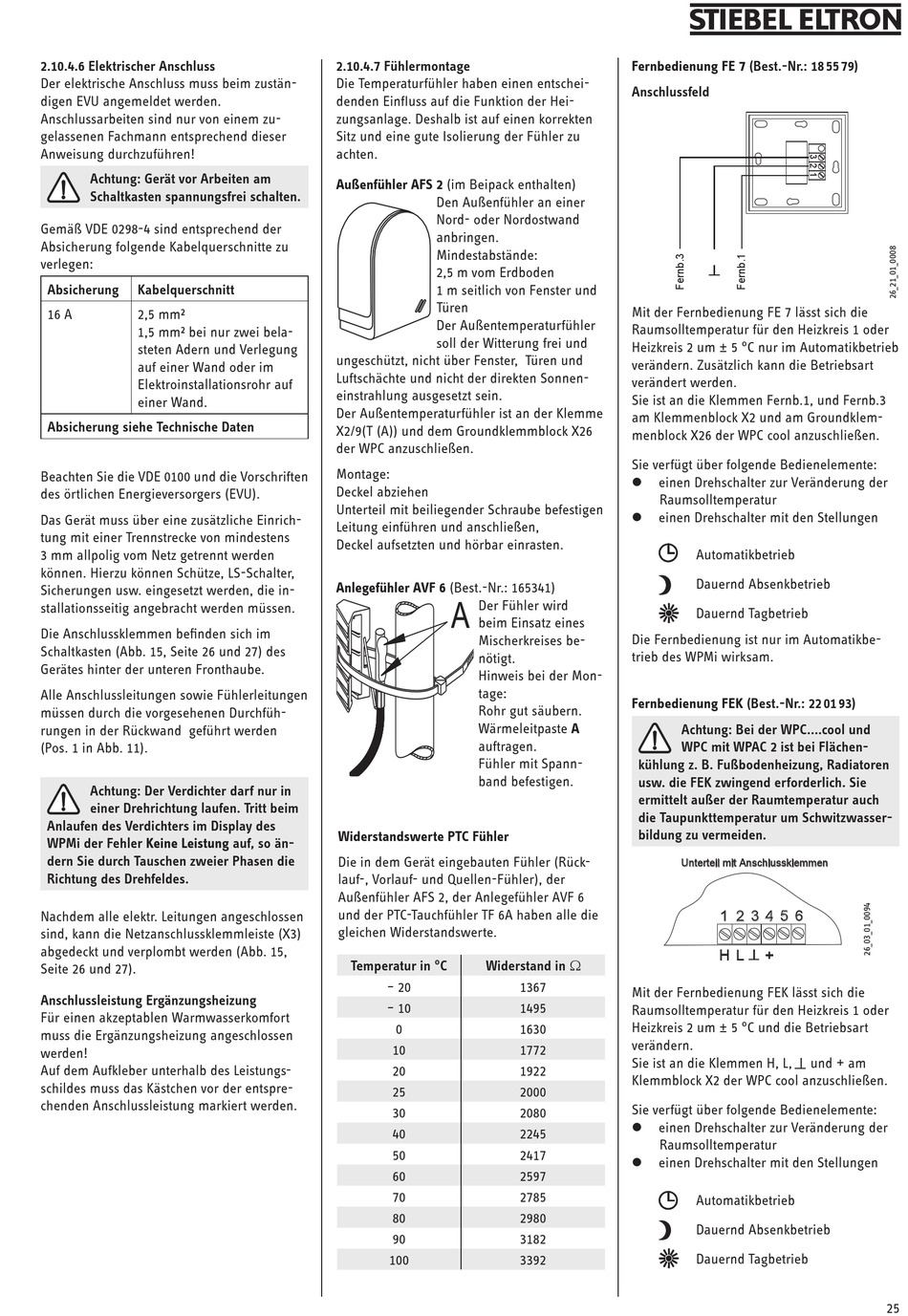

2.10.4.6 Elektrischer Anschluss

Der elektrische Anschluss muss beim zustän-
digen EVU angemeldet werden.
Anschlussarbeiten sind nur von einem zu-
gelassenen Fachmann entsprechend dieser
Anweisung durchzuführen!
Achtung: Gerät vor Arbeiten am
Schaltkasten spannungsfrei schalten.
Gemäß VDE 0298-4 sind entsprechend der
Absicherung folgende Kabelquerschnitte zu
verlegen:
Absicherung Kabelquerschnitt
16 A 2,5 mm²
1,5 mm² bei nur zwei bela-
steten Adern und Verlegung
auf einer Wand oder im
Elektroinstallationsrohr auf
einer Wand.
Absicherung siehe Technische Daten
Beachten Sie die VDE 0100 und die Vorschriften
des örtlichen Energieversorgers (EVU).
Das Gerät muss über eine zusätzliche Einrich-
tung mit einer Trennstrecke von mindestens
3 mm allpolig vom Netz getrennt werden
können. Hierzu können Schütze, LS-Schalter,
Sicherungen usw. eingesetzt werden, die in-
stallationsseitig angebracht werden müssen.
Die Anschlussklemmen befinden sich im
Schaltkasten (Abb. 15, Seite 26 und 27) des
Gerätes hinter der unteren Fronthaube.
Alle Anschlussleitungen sowie Fühlerleitungen
müssen durch die vorgesehenen Durchfüh-
rungen in der Rückwand geführt werden
(Pos. 1 in Abb. 11).
Achtung: Der Verdichter darf nur in
einer Drehrichtung laufen. Tritt beim
Anlaufen des Verdichters im Display des
WPMi der Fehler Keine Leistung auf, so än-
dern Sie durch Tauschen zweier Phasen die
Richtung des Drehfeldes.
Nachdem alle elektr. Leitungen angeschlossen
sind, kann die Netzanschlussklemmleiste (X3)
abgedeckt und verplombt werden (Abb. 15,
Seite 26 und 27).
Anschlussleistung Ergänzungsheizung
Für einen akzeptablen Warmwasserkomfort
muss die Ergänzungsheizung angeschlossen
werden!
Auf dem Aufkleber unterhalb des Leistungs-
schildes muss das Kästchen vor der entspre-
chenden Anschlussleistung markiert werden.
2.10.4.7 Fühlermontage
Die Temperaturfühler haben einen entschei-
denden Einfluss auf die Funktion der Hei-
zungsanlage. Deshalb ist auf einen korrekten
Sitz und eine gute Isolierung der Fühler zu
achten.
Außenfühler AFS 2 (im Beipack enthalten)
Den Außenfühler an einer
Nord- oder Nordostwand
anbringen.
Mindestabstände:
2,5 m vom Erdboden
1 m seitlich von Fenster und
Türen
Der Außentemperaturfühler
soll der Witterung frei und
ungeschützt, nicht über Fenster, Türen und
Luftschächte und nicht der direkten Sonnen-
einstrahlung ausgesetzt sein.
Der Außentemperaturfühler ist an der Klemme
X2/9(T (A)) und dem Groundklemmblock X26
der WPC anzuschließen.
Montage:
Deckel abziehen
Unterteil mit beiliegender Schraube befestigen
Leitung einführen und anschließen,
Deckel aufsetzten und hörbar einrasten.
Anlegefühler AVF 6 (Best.-Nr.: 165341)
Der Fühler wird
beim Einsatz eines
Mischerkreises be-
nötigt.
Hinweis bei der Mon-
tage:
Rohr gut säubern.
Wärmeleitpaste A
auftragen.
Fühler mit Spann-
band befestigen.
Widerstandswerte PTC Fühler
Die in dem Gerät eingebauten Fühler (Rück-
lauf-, Vorlauf- und Quellen-Fühler), der
Außenfühler AFS 2, der Anlegefühler AVF 6
und der PTC-Tauchfühler TF 6A haben alle die
gleichen Widerstandswerte.
Widerstand in Ω
Temperatur in °C
– 20
– 10
0
10
20
25
30
40
50
60
70
80
90
100
Fernbedienung FE 7 (Best.-Nr.: 18 55 79)
Anschlussfeld
Mit der Fernbedienung FE 7 lässt sich die
Raumsolltemperatur für den Heizkreis 1 oder
Heizkreis 2 um ± 5 °C nur im Automatikbetrieb
verändern. Zusätzlich kann die Betriebsart
verändert werden.
Sie ist an die Klemmen Fernb.1, und Fernb.3
am Klemmenblock X2 und am Groundklem-
menblock X26 der WPC cool anzuschließen.
Sie verfügt über folgende Bedienelemente:
 einen Drehschalter zur Veränderung der
Raumsolltemperatur
 einen Drehschalter mit den Stellungen
Die Fernbedienung ist nur im Automatikbe-
trieb des WPMi wirksam.
Fernbedienung FEK (Best.-Nr.: 22 01 93)
Achtung: Bei der WPC....cool und
WPC mit WPAC 2 ist bei Flächen-
kühlung z. B. Fußbodenheizung, Radiatoren
usw. die FEK zwingend erforderlich. Sie
ermittelt außer der Raumtemperatur auch
die Taupunkttemperatur um Schwitzwasser-
bildung zu vermeiden.
Unterteil mit Anschlussklemmen
1367
Mit der Fernbedienung FEK lässt sich die
1495
Raumsolltemperatur für den Heizkreis 1 oder
Heizkreis 2 um ± 5 °C und die Betriebsart
1630
verändern.
1772
Sie ist an die Klemmen H, L, I und + am
1922
Klemmblock X2 der WPC cool anzuschließen.
2000
Sie verfügt über folgende Bedienelemente:
2080
 einen Drehschalter zur Veränderung der
2245
Raumsolltemperatur
2417

einen Drehschalter mit den Stellungen
2597
2785
2980
3182
3392
Automatikbetrieb
Dauernd Absenkbetrieb
Dauernd Tagbetrieb
1 2 3 4 5 6
H L +
Automatikbetrieb
Dauernd Absenkbetrieb
Dauernd Tagbetrieb
25
