2.6 Gerätebeschreibung WPC....cool

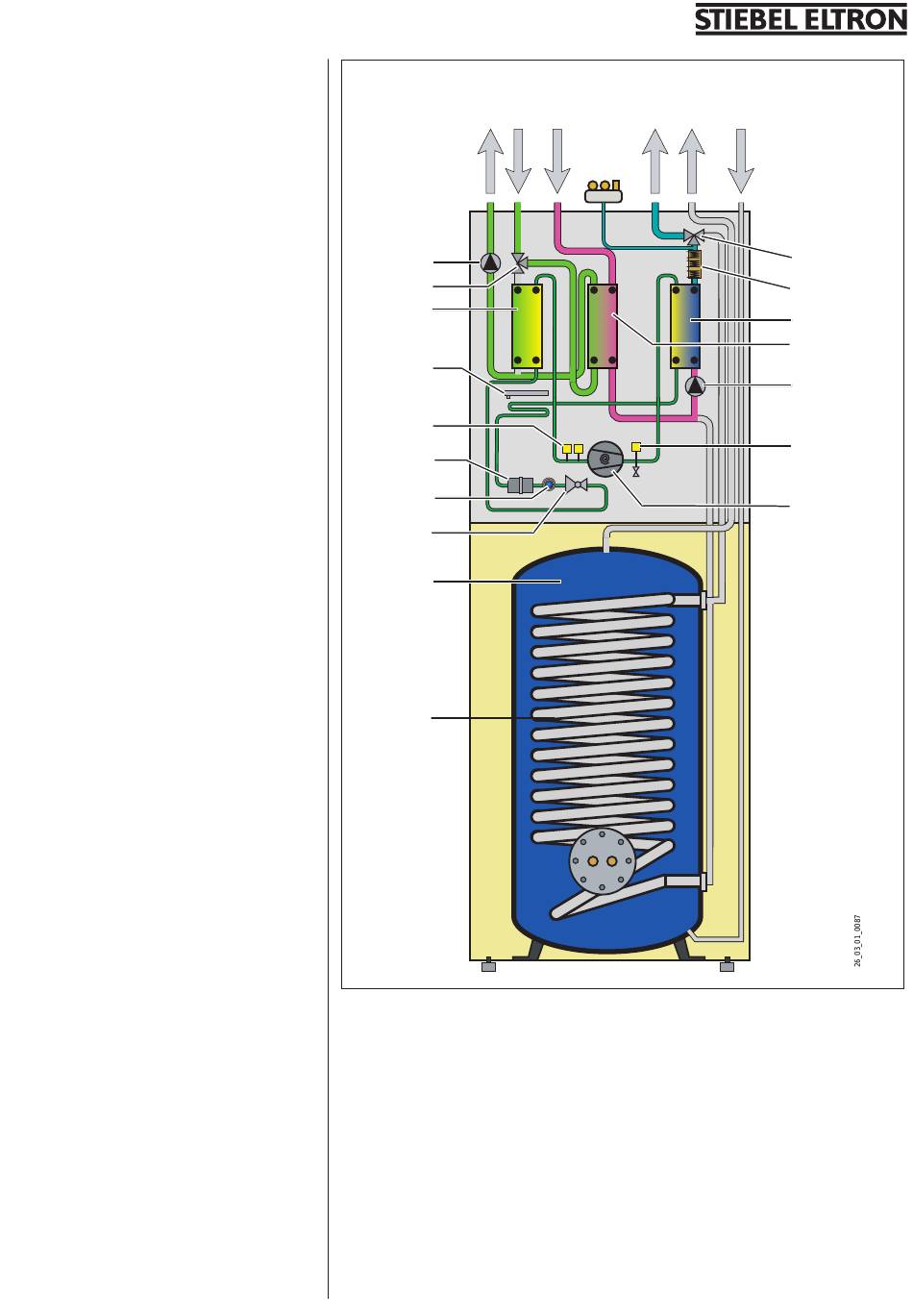

2.6.1 Funktionsschema WPC....cool
1 Soleaustritt
2 Soleeintritt
3 Heizungsrücklauf
4 Heizungsvorlauf
5 Warmwasser
6 Kaltwasser
7 Umschaltventil (Warmwasser)
8 Elektr. Ergänzungsheizung (interner 2.WE)
9 Verflüssiger
10 Wärmeaustauscher (Kühlen)
11 Heizungsumwälzpumpe
12 Hochdruckbegrenzer
13 Verdichter
14 Wärmeaustauscher (Warmwasser)
15 Warmwasserspeicher
16 Expansionsventil
17 Schauglas
18 Filtertrockner
19 Niederdruckwächter
20 Kondensatwanne
21 Verdampfer
22 Umschaltventil (Sole)
23 Soleumwälzpumpe
2.6.2 Wirkungsweise WPC....cool
Das Wärmequellenmedium Sole tritt in den
Verdampfer (21) der Wärmepumpe ein. Dort
wird ihm Wärme entzogen, so dass es an-
schließend die Wärmepumpe mit einer nied-
rigeren Temperatur verlässt.
Die durch die Wärmepumpe nutzbar gemachte
Energie wird im Verflüssiger (9) auf das Hei-
zungswasser übertragen.
Das Heizungswasser gibt seine Wärme an-
schließend an den Heizkreislauf ab, oder es
wird zur Erwärmung des Warmwassers mittels
eines 3-Wege-Ventils (7) in den in den Warm-
wasserspeicher (15) eingebauten Wärmeaus-
tauscher (14) umgeleitet.
Die elektrische Ergänzungsheizung (8) (inter-
ner 2.WE) tritt dann in Kraft, wenn während
der Warmwasserbereitung der Hochdrucksen-
sor oder der Heißgaswächter ansprechen. Au-
ßerdem kann sie, wenn der Wärmebedarf des
Heizungssystems die Heizleistung der Wärme-
pumpe übersteigen sollte, die Abdeckung des
Restwärmebedarfs übernehmen.
Zum Kühlen wird die Sole mittels eines wei-
teren 3-Wege-Ventils (22) durch einen zusätz-
lichen Wärmeaustauscher (10) gepumpt und
entzieht dem Heizungswasser seine Wärme.
1 2 3
23
22
21
20
19
18
17
16
15
14
Abb. 8b
4 5 6
p
p p
7
8
9
10
11
12
13
