Elektrischer Anschluss WPC ... cool

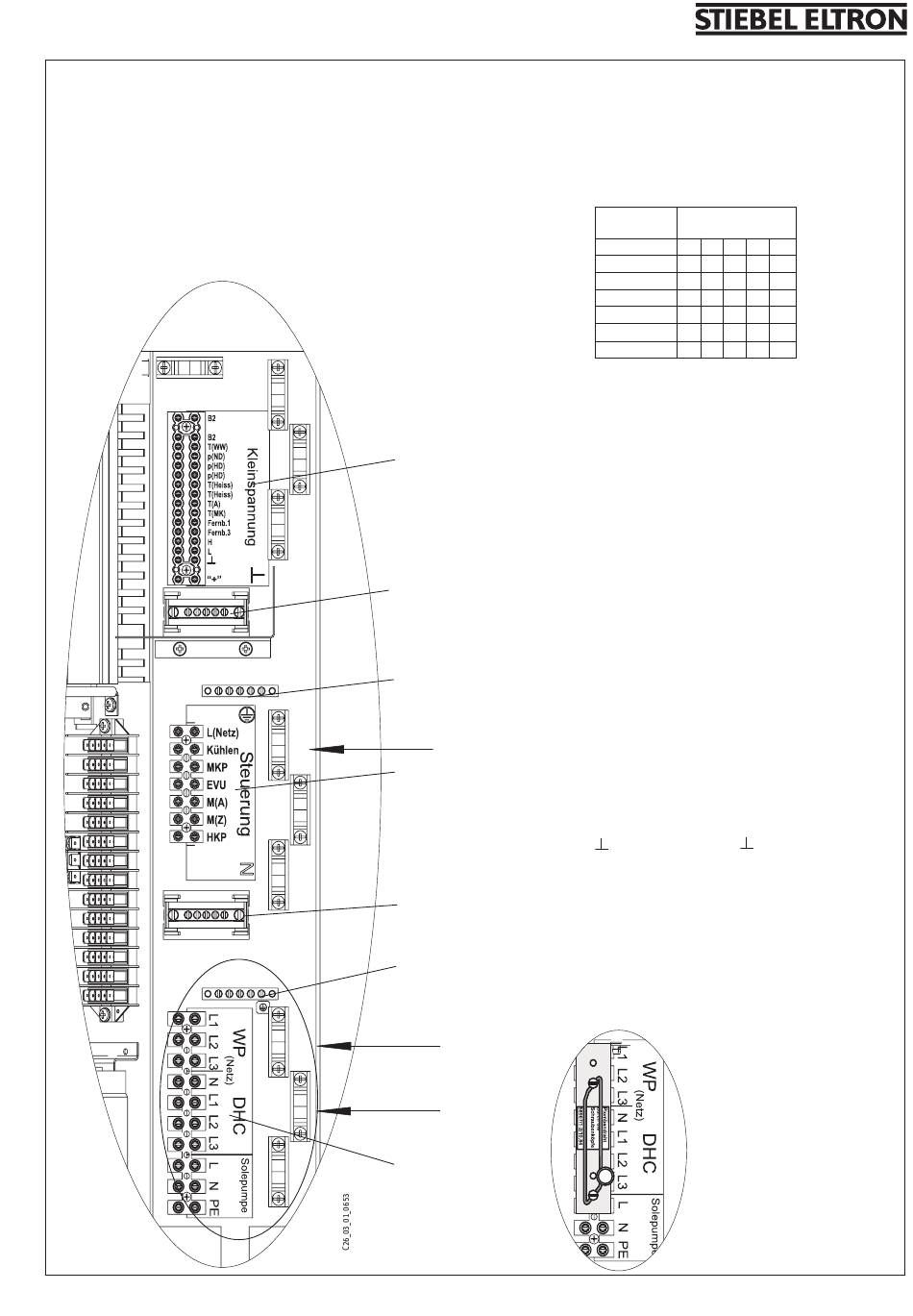

Die drei Stromkreise WP, DHC und Steuerung
sind getrennt abzusichern.
Abb. 15 b
X3
WP
DHC
Solepumpe
X4
X2
X26
(Ground)
X2
PE
1/N/PE~230/50
X4
N
PE
3/PE~400/50
3/N/PE~400/50
X3
Netzanschluss
Wärmepumpe (Verdichter)
L1, L2, L3, PE
Ergänzungsheizung
L1, L2, L3, N, PE
Anschluss- Klemmen-
leistung belegung
2,6 kW L1 N PE
3,0 kW L2 N PE
3,2 kW L3 N PE
5,6 kW L1 L2 N PE
5,8 kW L1 L3 N PE
6,2 kW L2 L3 N PE
8,8 kW L1 L2 L3 N PE
L, N, PE
Anschlussklemme Steuerung
Netzanschluss: L, N, PE
Ausgänge:
Kühlen Kühlen
MKP Mischkreispumpe und N, PE
M(A) Mischer auf
M(Z) Mischer zu
HKP Heizkreispumpe und N, PE
Steuereingänge:
EVU L´ EVU-Freigabesignal
Anschlussklemme Kleinspannung
B2 Temperaturfühler WP-Rücklauf
B2 Temperaturfühler WP-Rücklauf
T(WW) Warmwassertemperaturfühler und Ground
p(ND) Niederdruckwächter und Ground
p(HD) Druckgeber Hochdruck
p(HD) Druckgeber Hochdruck
T(Heiß) Temperaturfühler Heißgas
T(Heiß) Temperaturfühler Heißgas
T(A) Außentemperaturfühler und Ground
T(MK) Mischkreistemperaturfühler und Ground
Fernb. 1 Fernbedienung 1
Fernb. 3 Fernbedienung 3
H BUS High
L BUS Low
BUS Ground
" + " BUS " + "
