Einstellschraube
Platte

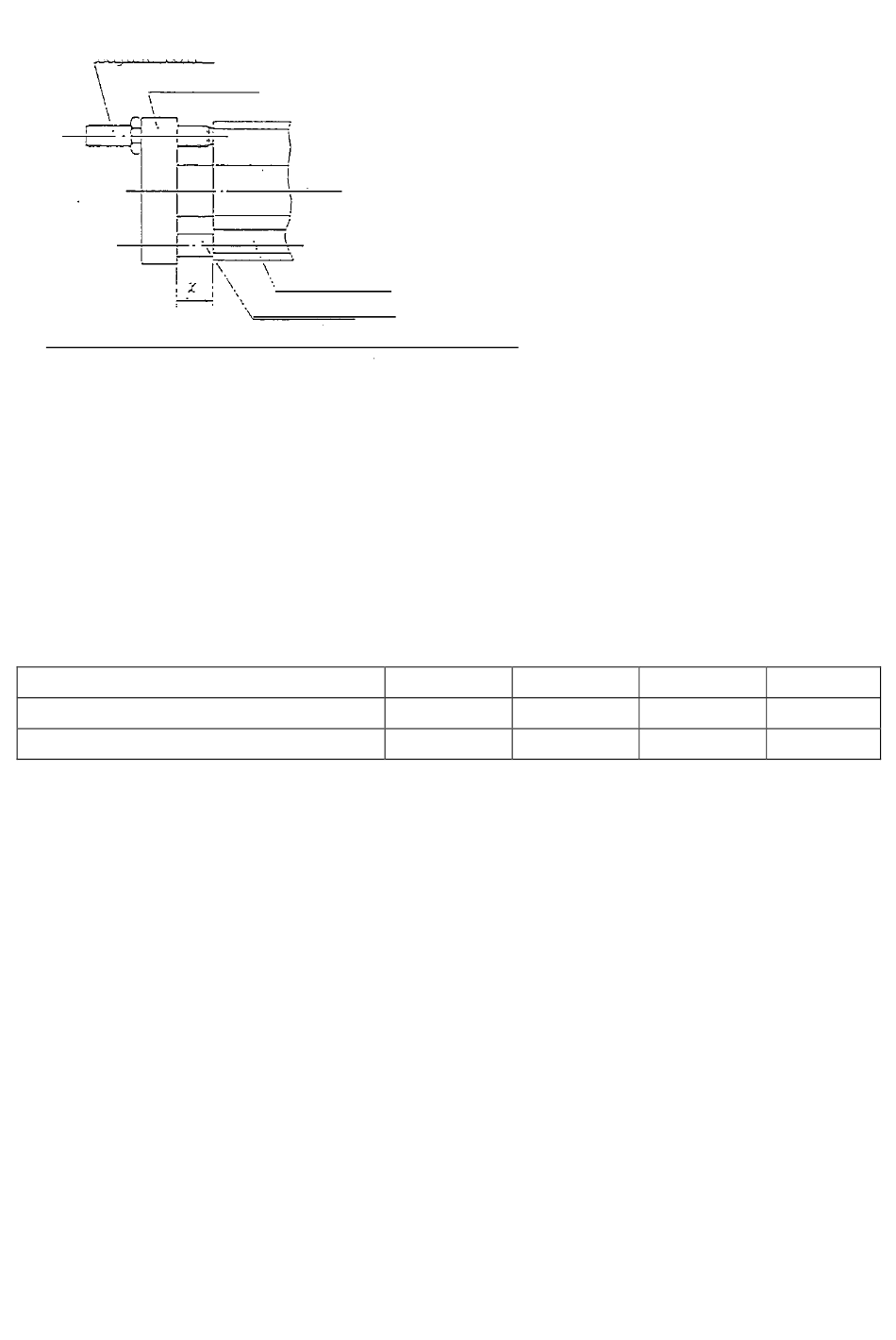

Abbildung 6. Einstellung mit Hilfe der Einstellschraube
1-6. Sicherheitshinweise für die Verwendung mit Stoßdämpfer
1-6-1) Stoßdämpfer und Einstellschraube können zusammen eingebaut werden.
1-6-2) Die Einstellung ist am Hubende durch den Stoßdämpfer und die Einstellschraube möglich.
Anm.) Den Einstellbereich entnehmen Sie bitte der Tabelle 1.
1-6-3) Die Schrauben an der Unterseite des Gehäuses und des Stoßdämpfers dürfen nicht gedreht
werden (es handelt sich nicht um Einstellschrauben), da dies zu Leckagen führen kann.
1-6-4) Das Anzugsdrehmoment der Mutter für die Montage des Stoßdämpfers am Plattenteil muss
der folgenden Tabelle 2 entsprechen.
Tabelle 2. Anzugsdrehmoment der Mutter am Stoßdämpfer
Modell
Außen-Ø der Schraube (mm)
Anzugsdrehmoment der Mutter (Nm)
Kulissenstein
Führungsstange
RB0805
RB1006
M8
M10
1,67
3,14
RB1411
RB2015
M14
M20
10,8
23,5
