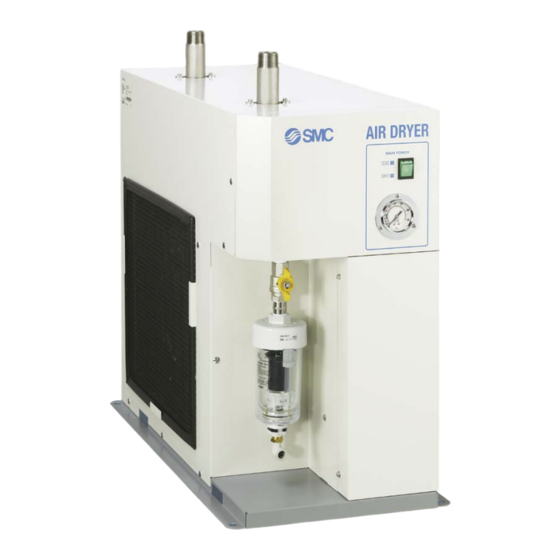

Kältetrockner
Für die Verwendung in Europa, Asien und Ozeanien
Verwendbar für Umgebungen mit hohen Temperaturen
Umgebungstemperatur
Einlassdrucklufttemperatur : Max.
Durchfl usskapazität
∗ IDFA90-23, Taupunkt bei 3 °C
3
810 m
/h
23
(
% höher im Vergleich zum Vorgängermodell)
Versorgungsspannung
Einphasig 230 VAC
IDFA
Serie
45
: Max.
°C
65
°C
(50 Hz)
Neu
Neu
CAT.EUS30-20B-DE
Werbung
Verwandte Anleitungen für SMC IDFA Serie
Inhaltszusammenfassung für SMC IDFA Serie
- Seite 1 Kältetrockner Für die Verwendung in Europa, Asien und Ozeanien Verwendbar für Umgebungen mit hohen Temperaturen Umgebungstemperatur : Max. °C Einlassdrucklufttemperatur : Max. °C Durchfl usskapazität ∗ IDFA90-23, Taupunkt bei 3 °C 810 m % höher im Vergleich zum Vorgängermodell) Versorgungsspannung Einphasig 230 VAC (50 Hz) IDFA...
- Seite 2 Kältetrockner IDFA Serie Verwendbar für Umgebungen Erhöhte Durchflusskapazität mit hohen Temperaturen IDFA60 IDFA70 IDFA80 IDFA90 Vorgängermodell Serie IDFA Serie IDFA Umgebungs- max. °C max. °C temperatur Druckluft- max. °C Max. °C einlass- temperatur 1000 Durchflussrate [m /h (ANR)] Der neue Wärmetauscher aus rostfreiem Stahl reduziert die Auslastung des Kompressors Einfachere Wartung...
- Seite 3 Kältetrockner IDFA Serie Varianten Durchfl usskapazität [m Nennwerte Umgebungs- Modell Anschlussgröße Drucklufteinlass temperatur Taupunkt 3 °C Taupunkt 7 °C Taupunkt 10 °C IDFA60 IDFA70 R1 1/2 35 °C 25 °C 0,7 MPa IDFA80 IDFA90 Optionen S. 8 Optionales Zubehör S. 7 Automatisches Kondensatablassventil Längere Lebensdauer und höhere Widerstandsfähigkeit gegenüber Fremdstoffen...
- Seite 4 Kältetrockner IDFA Serie Pneumatische Geräte vor Feuchtigkeit schützen! Ein Lufttrockner entfer nt den Dampf aus der vom Kompressor gelieferten feuchten Druckluft und verhindert Fehlfunktionen der Pneumatikanlage. ¡Fehlfunktionen von Ventilen und Antrieben durch abtropfendes Fett Auswirkungen von ¡Erzeugung von Wassertröpfchen Feuchtigkeit auf die ¡Beschädigung des automatischen Ausrüstung Kondensatablasses durch Rost in...
- Seite 5 IDFA Serie Modelauswahl Basierend auf der korrigierten Durchfl usskapazität sollten abhängig von der jeweiligen Betriebsumgebung und der Anlage geeignete Lufttrockner ausgewählt werden. Wählen Sie das Drucklufttrockner-Modell gemäß der folgenden Vorgehensweise. IDFA Auswahlbeispiel ∗1 Betriebsbedingung Datencode Korrekturfaktor Lesen Sie den Korrekturwert ab. Einlassdrucklufttemperatur 40 °C 0,71...
- Seite 6 Kältetrockner IDFA60/70/80/90 Serie (Max. Einlassdrucklufttemperatur: 65 °C, Max. Umgebungstemperatur: 45 °C) Bestellschlüssel IDFA 60 23 Größe Optionen Code Beschreibung — Keine Rostschutzbehandlung für Kupferrohre Mit Hochleistungs- Kondensatablass (Der maximale Betriebsdruck beträgt 1,6 MPa.) Spannung Mit Fehlerstromschutzschalter Code Spannung Mit Klemmenleiste für Betriebs-/Fehler- und Remote-Betrieb-Signale Einphasiges 230 VAC (50 Hz)
- Seite 7 IDFA Serie Kältetrockner Standardspezifi kation Modell IDFA60 IDFA70 IDFA80 IDFA90 Technische Daten Medium Druckluft Einlassdrucklufttemperatur [°C] 5 bis 65 0,15 bis 1,0 ∗ Einlassluftdruck [MPa] Umgebungstemperatur (Luftfeuchtigkeit) [°C] 2 bis 45 (relative Luftfeuchtigkeit: max. 85 %) Drucktaupunkt 3 °C Standardbe- dingung Drucktaupunkt 7 °C...
- Seite 8 IDFA Serie Konstruktion (Luft-/Kühlmittelkreislauf) Verdampfungs- Feuchte, heiße Luft, die in den Kältetrockner gelangt, wird thermometer Druckluft-Einlass Druckluft-Auslass durch einen Wärmetauscher abgekühlt. Das zu diesem Zeitpunkt kondensierte Wasser wird durch einen Wärmetauscher automatischen Kondensatablass aus der Luft entfernt und automatisch abgelassen. Die vom Wasser getrennte Luft Kugelhahn wird durch einen Wärmetauscher erwärmt, um die getrocknete Luft zu erhalten, die zur Ausgangsseite...
- Seite 9 IDFA Serie Optionen Option Kennbuchstabe Option Kennbuchstabe Rostschutzbehandlung für Kupferrohr Mit Klemmenleiste für Betriebs-/Fehler- und Remote-Betrieb-Signale Dies minimiert die Korrosion der Kupfer- und Kupferlegierungsteile, wenn der Neben dem Spannungsversorgungsanschluss stehen Klemmenleisten für Kältetrockner in einer Atmosphäre mit Schwefelwasserstoff oder Schwefelsäuregas Betriebs-, Fehler- und Fernbedienungssignale zur Verfügung.
- Seite 10 IDFA Serie Produktspezifi sche Sicherheitshinweise 1 Vor der Handhabung der Produkte durchlesen. Siehe Rückseite für Sicherheitsvorschriften. Zu Sicherheitshinweisen für Luftaufbereitungskomponenten siehe „Vorsichtsmaßnahmen für SMC-Produkte“ und die Betriebsanleitung auf der SMC-Website: http://www.smcworld.com Installation Spannungsversorgung Achtung Achtung • Vermeiden Sie Standorte, an denen der Kältetrockner dem •...
- Seite 11 IDFA Serie Produktspezifi sche Sicherheitshinweise 2 Vor der Handhabung der Produkte durchlesen. Siehe Rückseite für Sicherheitsvorschriften. Zu Sicherheitshinweisen für Luftaufbereitungskomponenten siehe „Vorsichtsmaßnahmen für SMC-Produkte“ und die Betriebsanleitung auf der SMC-Website: http://www.smcworld.com Sicherheitsschaltung Reinigung des Ventilationsbereich Achtung Achtung Wenn der Lufttrockner in den folgenden Fällen betrieben wird, wird die Ein mit Staub oder Schmutz verstopfter Staubschutzfilter Sicherheitsschaltung aktiviert, die LED erlischt und der Lufttrockner stoppt.
- Seite 12 Vor dem erneuten Start der Maschine bzw. Anlage sind Maßnahmen zu treffen, um unvorhergesehene Bewegungen des Produkts oder Fehlfunktionen zu verhindern. 2. Der Export von SMC-Produkten oder -Technologie von einem Land in ein anderes hat nach den an der Transaktion beteiligten Ländern geltenden 4.
