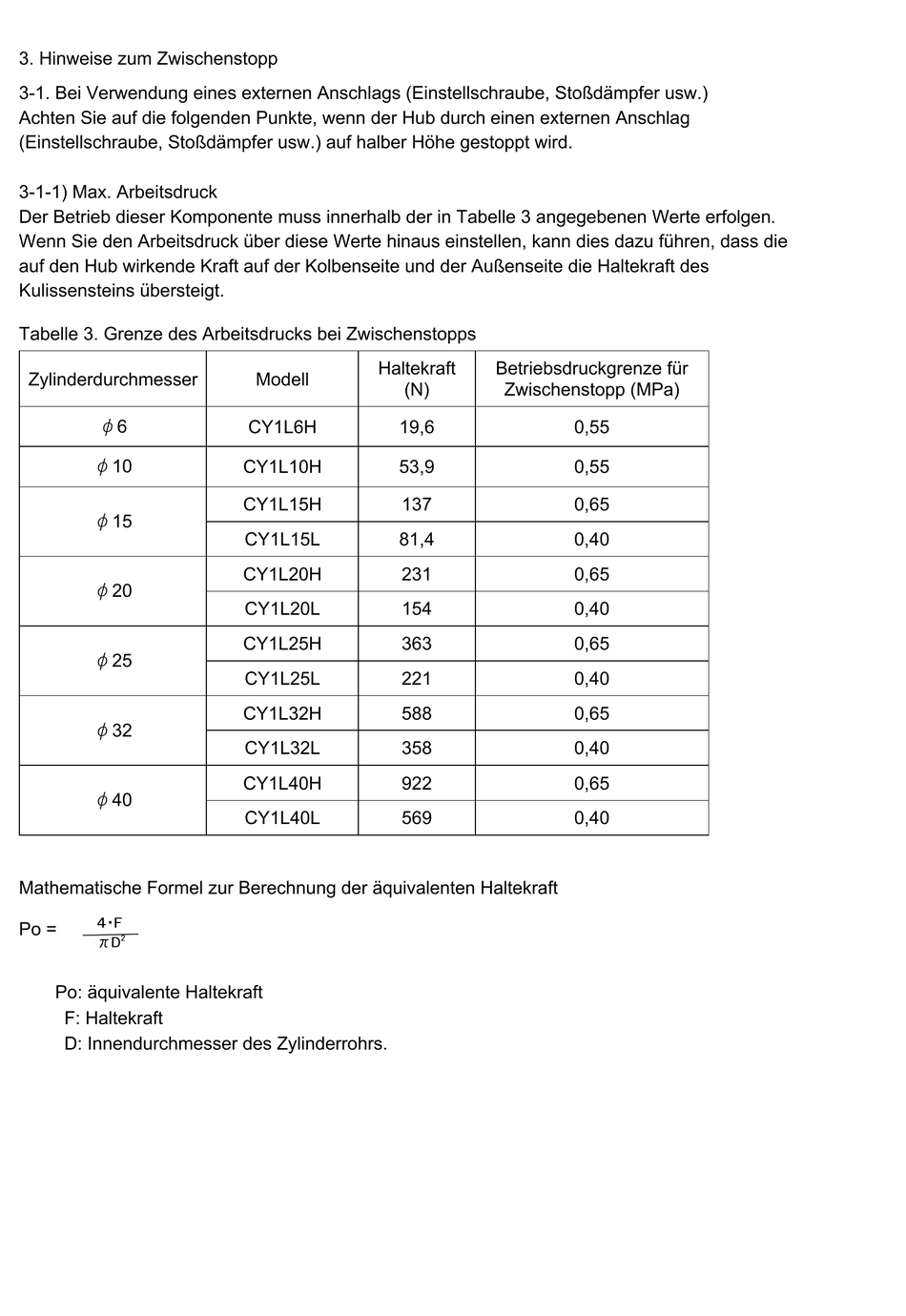

3. Hinweise zum Zwischenstopp
3-1. Bei Verwendung eines externen Anschlags (Einstellschraube, Stoßdämpfer usw.)
Achten Sie auf die folgenden Punkte, wenn der Hub durch einen externen Anschlag
(Einstellschraube, Stoßdämpfer usw.) auf halber Höhe gestoppt wird.
3-1-1) Max. Arbeitsdruck
Der Betrieb dieser Komponente muss innerhalb der in Tabelle 3 angegebenen Werte erfolgen.
Wenn Sie den Arbeitsdruck über diese Werte hinaus einstellen, kann dies dazu führen, dass die
auf den Hub wirkende Kraft auf der Kolbenseite und der Außenseite die Haltekraft des
Kulissensteins übersteigt.
Tabelle 3. Grenze des Arbeitsdrucks bei Zwischenstopps
Zylinderdurchmesser
φ6
φ10
φ15
φ20
φ25
φ32
φ40
Mathematische Formel zur Berechnung der äquivalenten Haltekraft
４・F
Po =
2
πD
Po: äquivalente Haltekraft
F: Haltekraft
D: Innendurchmesser des Zylinderrohrs.
Haltekraft
Modell
CY1L6H
CY1L10H
CY1L15H
CY1L15L
CY1L20H
CY1L20L
CY1L25H
CY1L25L
CY1L32H
CY1L32L
CY1L40H
CY1L40L
Betriebsdruckgrenze für
(N)
Zwischenstopp (MPa)
19,6
53,9
137
81,4
231
154
363
221
588
358
922
569
0,55
0,55
0,65
0,40
0,65
0,40
0,65
0,40
0,65
0,40
0,65
0,40
