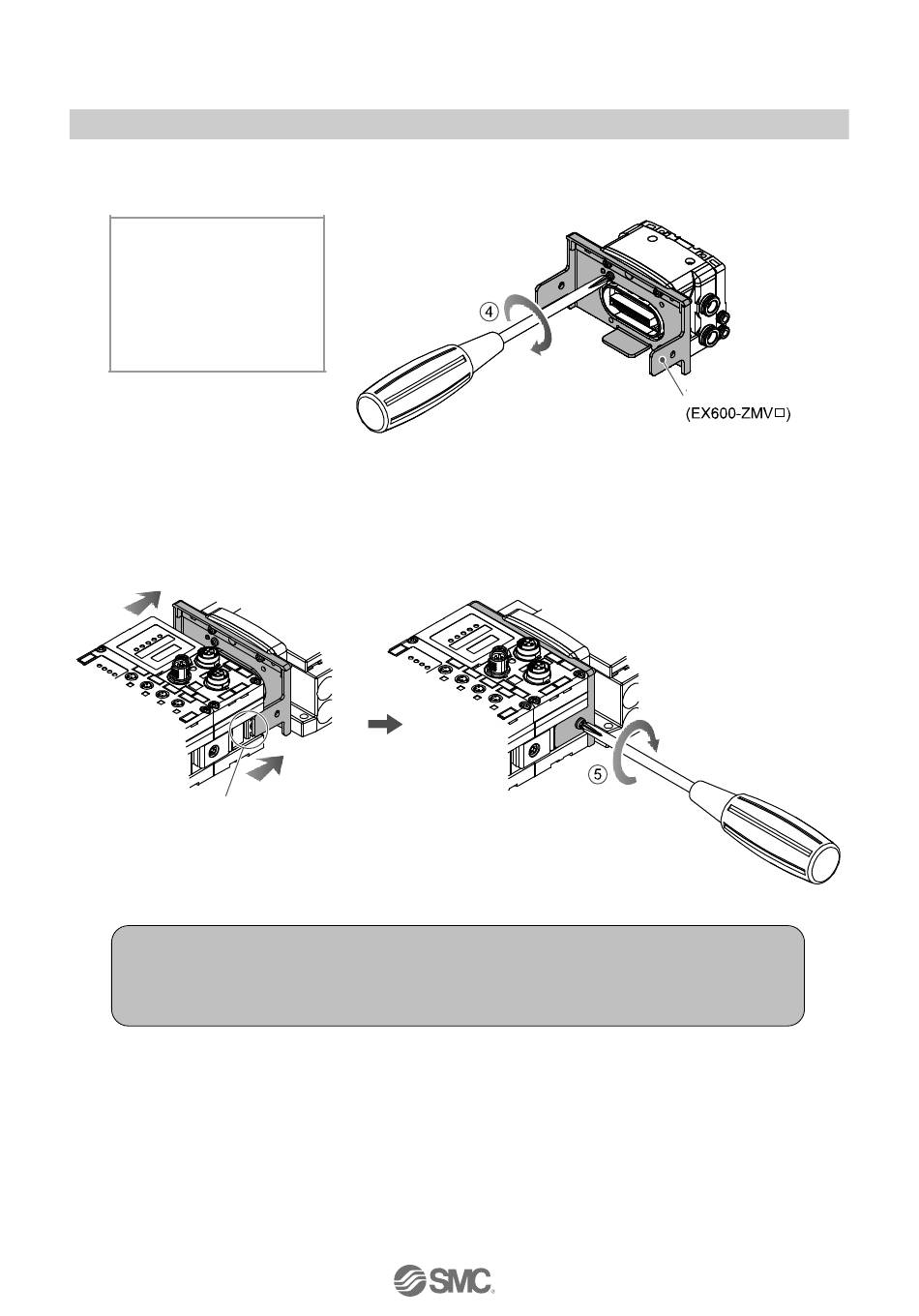

(4) Die Ventilplatte montieren.
Montieren Sie die Ventilplatte (EX600-ZMV□) mithilfe der Ventil-Einstellschrauben an die Ventilinsel (M3 x 8).
Ziehen Sie die Schrauben mit einem Anzugsdrehmoment von 0.6 bis 0.7 Nm fest.
Schraubenmontageposition
SV : 2 Positionen
S0700 : 2 Positionen
VQC1000: 2 Positionen
VQC2000: 3 Positionen
VQC4000: 4 Positionen
SY : 2 Positionen
(5) Die SI-Einheit mit dem Ventilblock verbinden.
Schieben Sie den Ventilblock auf die Montagenut der SI-Einheit.
Befestigen Sie sie mit den mitgelieferten Ventilplattenschrauben (M4 x 6), die Sie auf ein
Anzugsmoment von 0.7 bis 0.8 Nm anziehen.
Befestigungsnut
Ventilplatte
●Sicherheitshinweise für die Handhabung
•Die Einheit nicht bei eingeschalteter Spannungsversorgung anschließen. Andernfalls wird
das Gerät beschädigt.
•Vorsicht, dass die Muttern des Verbindungsstücks nicht herunterfallen.
-12-
Ventilplatte
