1-5. Verwendung des Einstellbolzens (mit Dämpfscheibe)
Die Hubeinstellung kann am Hubende mit der Standard-Einstellschraube vorgenommen werden.
Um eine lange Lebensdauer zu erzielen, muss der Betriebsstopp mit Hilfe der Einstellschraube im

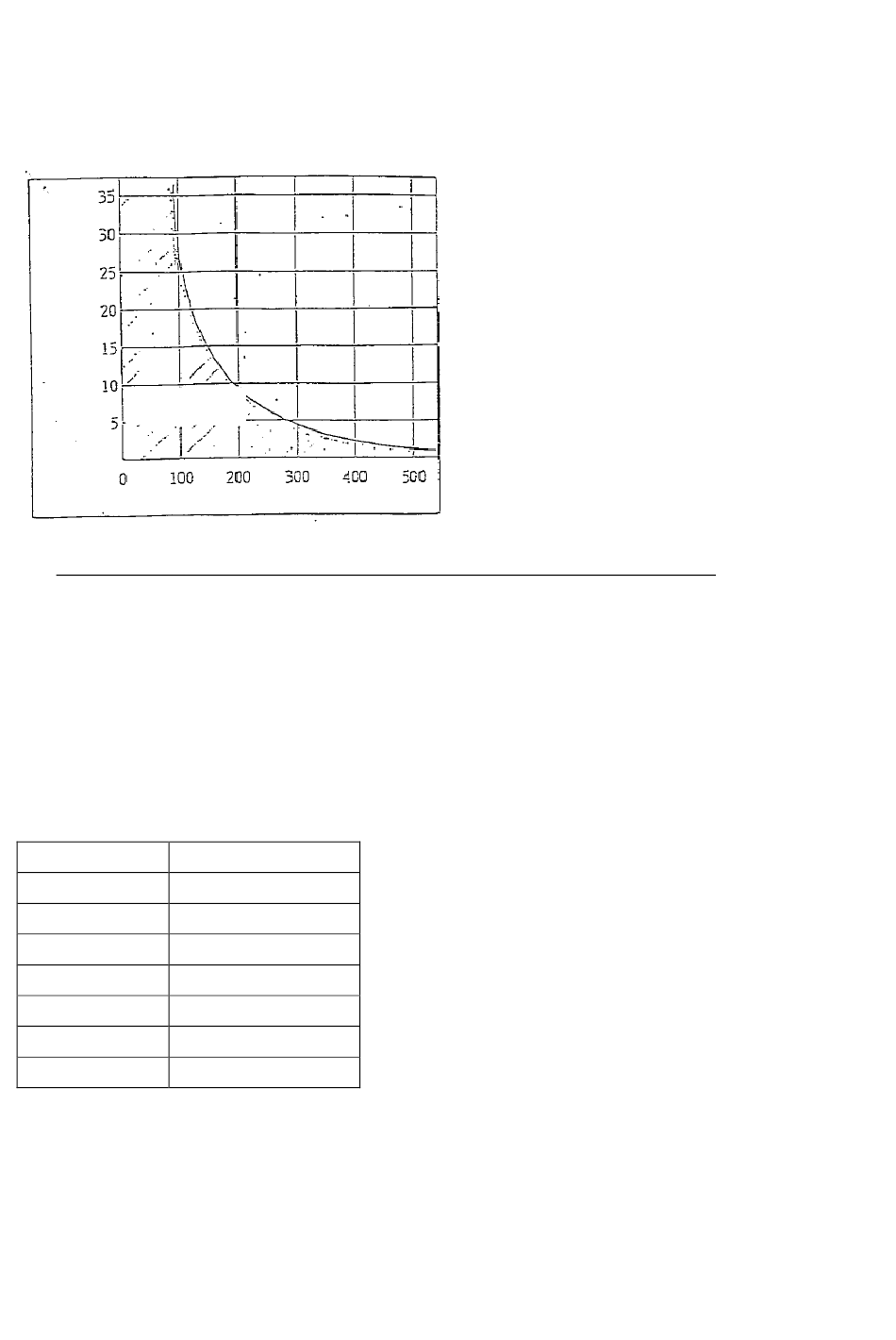

Bereich der in der folgenden Abbildung erfolgen.
Last
kgf
empfohlener
Bereich
Geschwindigkeit mm/s
Standard-Einstellschraube, Verbindung zwischen Last und Geschwindigkeit
Anm.) Bei Betrieb außerhalb des zulässigen Bereichs wird die Verwendung eines Stoßdämpfers
(Serie RB von SMC) empfohlen.
Selbst wenn der Arbeitsdruck höher ist als die Haltekraft, besteht keine Gefahr, dass der Kolben
am Hubende springt. Wenn jedoch der Hub (der Minusseite) über die Einstellschraube (wie bei
einem Stoßdämpfer) mehr als die angegebene Zahl X (in Tabelle 1) eingestellt wird, muss darauf
geachtet werden, dass die Einstellung unter dem maximalen Arbeitsdruck erfolgt.
Tabelle 1. Einstellbereich der Einstellschraube
Modell
CY1L6H
CY1L10H
CY1L15*
CY1L20*
CY1L25*
CY1L32*
CY1L40*
Einstellung: Xmm
1,5
2,5
4,0
6,5
4,5
4,0
5,5
