Aufbau und Funktion
MIG/MAG-Schweißen
Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
•
Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom + stecken und verriegeln.
Falls zutreffend:
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.7.2.1 MIG/MAG-Fülldrahtschweißen mit negativ gepolter Drahtelektrode
34
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Schweißbrenner
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner ermöglicht Polaritätswahl.
• MIG/MAG > Anschlussbuchse Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
Werkstück
Werkstückanschluss

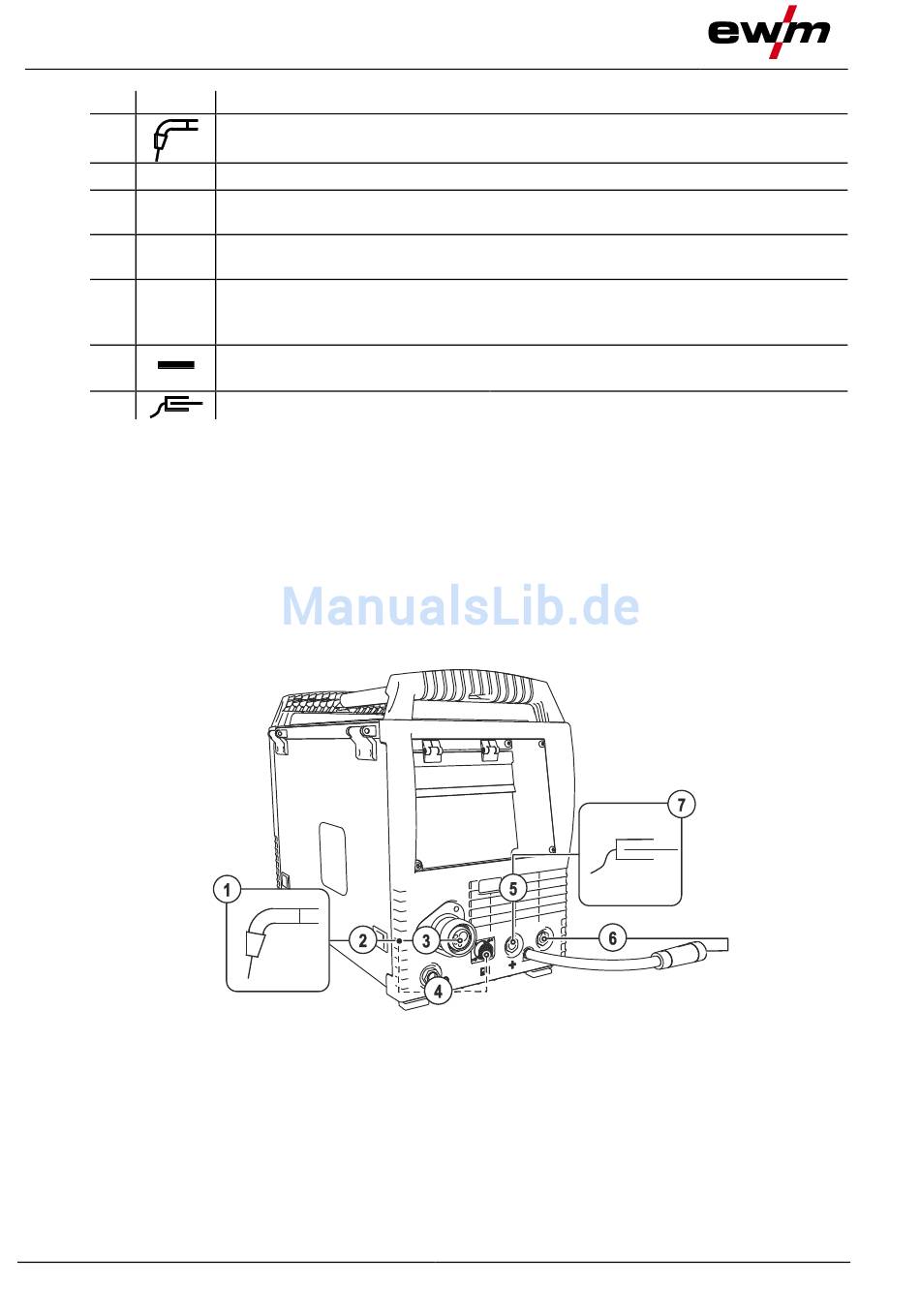

Abbildung 5-8
