Aufbau der Modellnummer
Ermitteln Sie die Position der einzelnen Komponenten in der Modellnummer mithilfe des unten aufgeführten Code-
beispiels. Untenstehende Listen enthalten die Optionen der einzelnen Bestandteile, die zusammen den Code bilden.
HINWEIS: Andere Pumpenkonfigurationen sind erhältlich, jedoch nicht in diesem Handbuch dokumentiert. Falls Sie
Fragen haben, setzen Sie sich mit dem Graco-Kundendienst oder Ihrem Graco-Händler vor Ort in Verbindung.
G 3
Codebeispiel:
Code a: Pumpenmaterialtyp
•
G = Schmierfett
•
A = Öl
Code bb: Energieversorgung
•
12 = 12 Volt Gleichspannung
•
24 = 24 Volt Gleichspannung
•
AC = 100 - 240 Volt Wechselspannung
Code cc: Betriebssteuerung
•
MX = Max-Steuerung
Code dd: Behälterkapazität (Liter)
•
2L = 2 Liter
•
4L = 4 Liter
•
8L = 8 Liter
•
12 = 12 Liter
•
16 = 16 Liter
Code e: Behälterfunktion
•
F = Mit Druckfolgeplatte
•
0 = Ohne Druckfolgeplatte
•
A = Automatikbefüllung mit Absperrventil
•
L = Von oben befüllbar
™
DMS
Modell
A
. 1
BB
332308U
-
-
M X
a
b
b
c
c
h
i
j
0
-
d
d
e
f
g
Code f: Niedrigfüllstandsüberwachung
•
L = Füllstandsüberwachung über
Pumpensteuerung
•
0 = Keine Füllstandsüberwachung
Code gg: Optionen
•
00 = Keine Optionen
•
03 = Strombetriebener Alarmkontakt
•
05 = 5-poliges Anschlusskabel mit
PE-Leitung, Typ CPC
•
07 = Ohne Netzkabel
•
08 = Normal offenes Entlastungsventil mit
Alarm, Handbetrieb und Niedrigfüllstand in CPC
Code h, i, j, k, m, n, p, q
HINWEIS: Die Codes h – q beziehen sich
auf bestimmte Positionen an der G3-Pumpe.

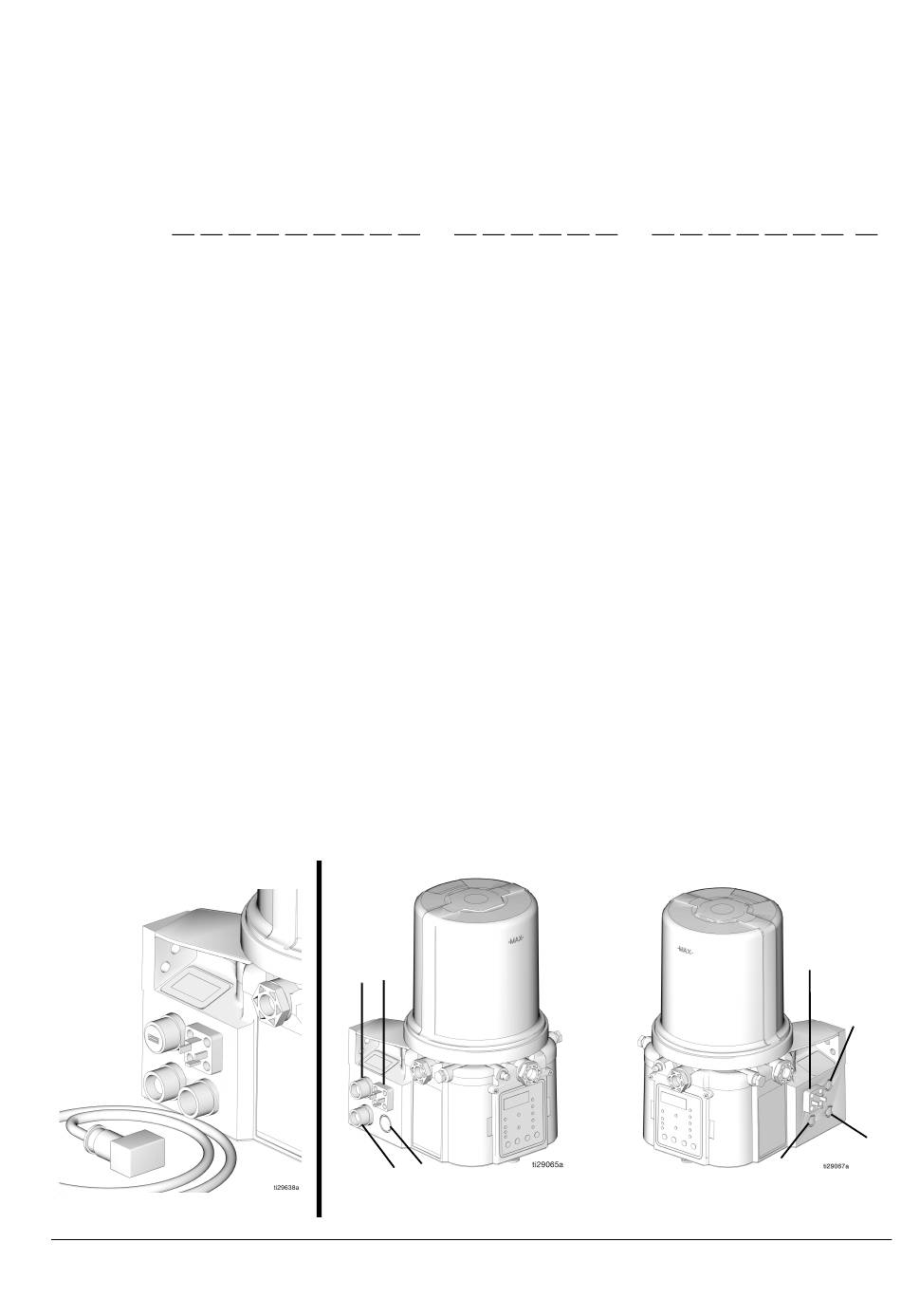

Siehe A
. 1 für diese Positionen.
BB
•
C = CPC
•
D = DIN
•
1, 2, 3 = Sensoranzahl
•
R = Handbetrieb über Fernsteuerung
•
M = Maschinentakt
•
A = Alarmausgang
•
V = Entlüftungsventil
•
0 = Nicht belegt
•
U = USB-Anschluss
k
Teile- / Modellnummern
0
0
g
-
h
i
j
k m n
0
0
0
p
q
m
n
q
p
5
