Rittal AS Ablängautomat C8+

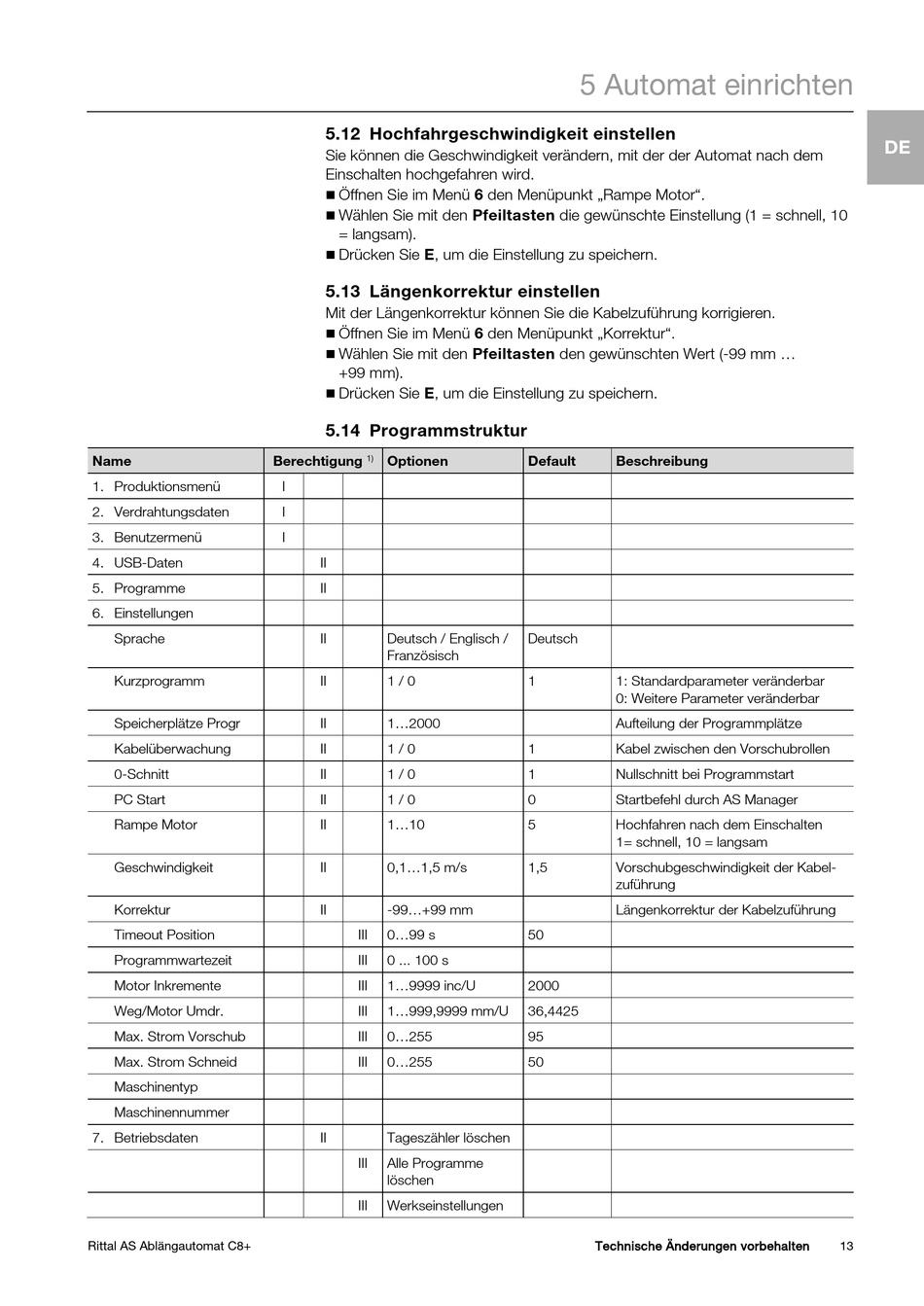

5.12 Hochfahrgeschwindigkeit einstellen
Sie können die Geschwindigkeit verändern, mit der der Automat nach dem
Einschalten hochgefahren wird.
Öffnen Sie im Menü 6 den Menüpunkt „Rampe Motor".
Wählen Sie mit den Pfeiltasten die gewünschte Einstellung (1 = schnell, 10
= langsam).
Drücken Sie E, um die Einstellung zu speichern.
5.13 Längenkorrektur einstellen
Mit der Längenkorrektur können Sie die Kabelzuführung korrigieren.
Öffnen Sie im Menü 6 den Menüpunkt „Korrektur".
Wählen Sie mit den Pfeiltasten den gewünschten Wert (-99 mm ...
+99 mm).
Drücken Sie E, um die Einstellung zu speichern.
5.14 Programmstruktur
Berechtigung
Optionen
1)
I
I
I
II
II
II
Deutsch / Englisch /
Französisch
II
1 / 0
II
1...2000
II
1 / 0
II
1 / 0
II
1 / 0
II
1...10
II
0,1...1,5 m/s
II
-99...+99 mm
III
0...99 s
III
0 ... 100 s
III
1...9999 inc/U
III
1...999,9999 mm/U
III
0...255
III
0...255
II
Tageszähler löschen
III
Alle Programme
löschen
III
Werkseinstellungen
5 Automat einrichten
Default
Beschreibung
Deutsch
1
1: Standardparameter veränderbar
0: Weitere Parameter veränderbar
Aufteilung der Programmplätze
1
Kabel zwischen den Vorschubrollen
1
Nullschnitt bei Programmstart
0
Startbefehl durch AS Manager
5
Hochfahren nach dem Einschalten
1= schnell, 10 = langsam
1,5
Vorschubgeschwindigkeit der Kabel-
zuführung
Längenkorrektur der Kabelzuführung
50
2000
36,4425
95
50
Technische Änderungen vorbehalten
DE
13
