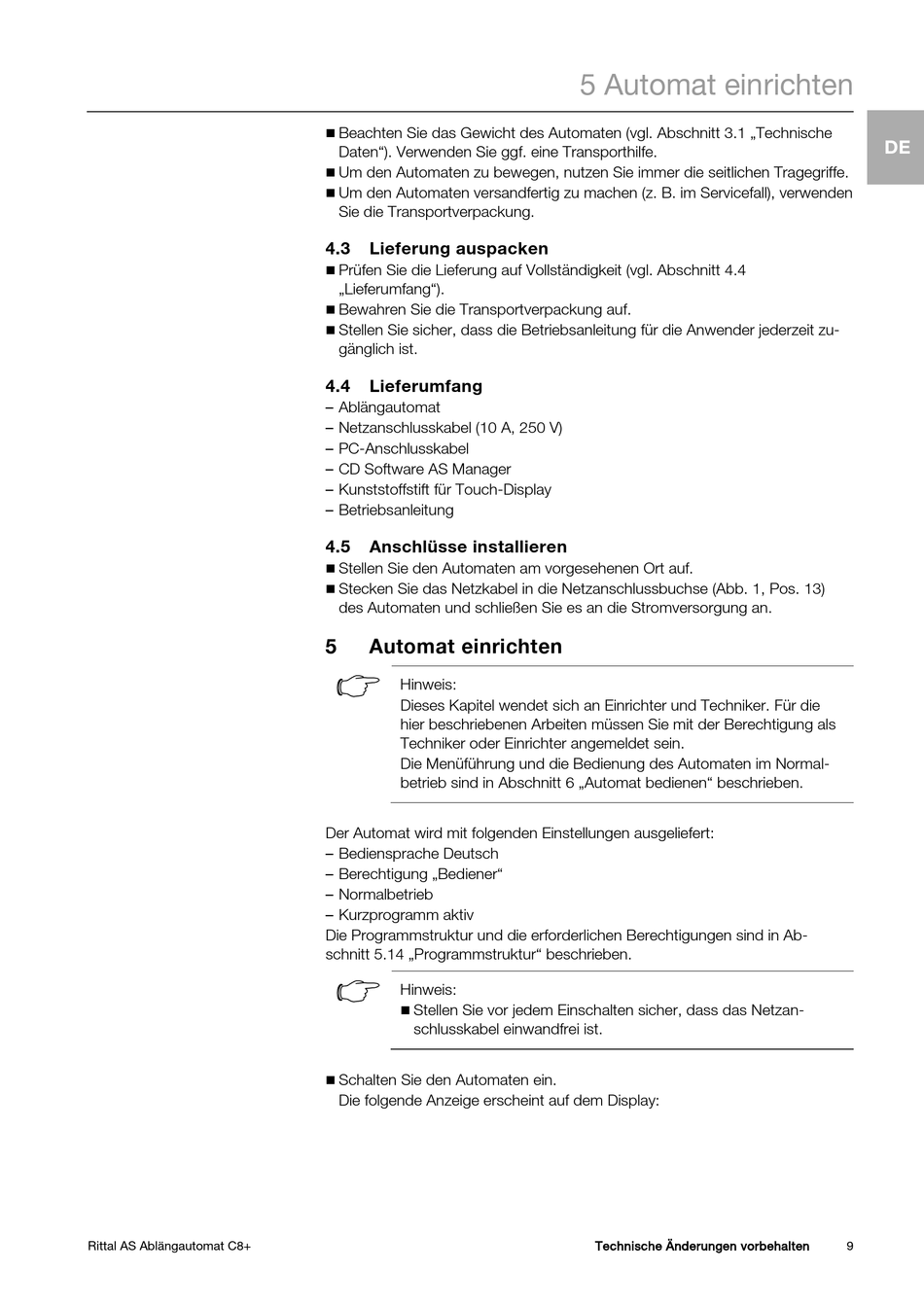

Rittal AS Ablängautomat C8+
Beachten Sie das Gewicht des Automaten (vgl. Abschnitt 3.1 „Technische
Daten"). Verwenden Sie ggf. eine Transporthilfe.
Um den Automaten zu bewegen, nutzen Sie immer die seitlichen Tragegriffe.
Um den Automaten versandfertig zu machen (z. B. im Servicefall), verwenden
Sie die Transportverpackung.
4.3
Lieferung auspacken
Prüfen Sie die Lieferung auf Vollständigkeit (vgl. Abschnitt 4.4
„Lieferumfang").
Bewahren Sie die Transportverpackung auf.
Stellen Sie sicher, dass die Betriebsanleitung für die Anwender jederzeit zu-
gänglich ist.
4.4
Lieferumfang
– Ablängautomat
– Netzanschlusskabel (10 A, 250 V)
– PC-Anschlusskabel
– CD Software AS Manager
– Kunststoffstift für Touch-Display
– Betriebsanleitung
4.5
Anschlüsse installieren
Stellen Sie den Automaten am vorgesehenen Ort auf.
Stecken Sie das Netzkabel in die Netzanschlussbuchse (Abb. 1, Pos. 13)
des Automaten und schließen Sie es an die Stromversorgung an.
5
Automat einrichten
Hinweis:
Dieses Kapitel wendet sich an Einrichter und Techniker. Für die
hier beschriebenen Arbeiten müssen Sie mit der Berechtigung als
Techniker oder Einrichter angemeldet sein.
Die Menüführung und die Bedienung des Automaten im Normal-
betrieb sind in Abschnitt 6 „Automat bedienen" beschrieben.
Der Automat wird mit folgenden Einstellungen ausgeliefert:
– Bediensprache Deutsch
– Berechtigung „Bediener"
– Normalbetrieb
– Kurzprogramm aktiv
Die Programmstruktur und die erforderlichen Berechtigungen sind in Ab-
schnitt 5.14 „Programmstruktur" beschrieben.
Hinweis:
Stellen Sie vor jedem Einschalten sicher, dass das Netzan-
schlusskabel einwandfrei ist.
Schalten Sie den Automaten ein.
Die folgende Anzeige erscheint auf dem Display:
5 Automat einrichten
Technische Änderungen vorbehalten
DE
9
