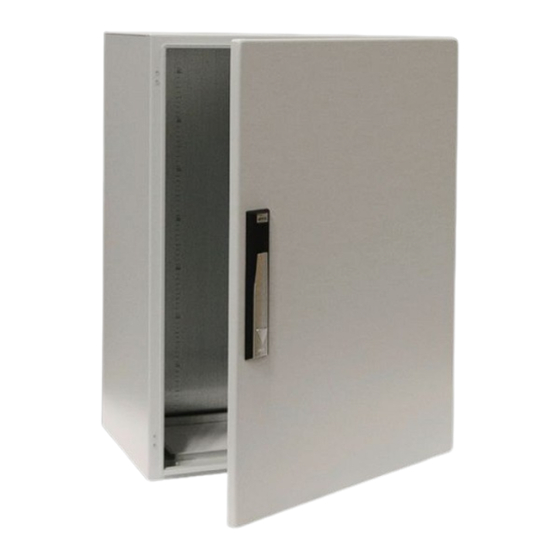

CM 5110.500
CM 5115.500
CM 5111.500
CM 5116.500
CM 5112.500
CM 5117.500
CM 5113.500
CM 5118.500
CM 5114.500
CM 5119.500
Montage- und Bedienungsanleitung
Assembly and operating instructions
Notice de montage et mode d'emploi
Montage- en bedieningshandleiding
Montage- och bruksanvisning
Istruzioni di montaggio e uso
Instrucciones de montaje y empleo
CM 5120.500
CM 5121.500
CM 5122.500
CM 5123.500
R
Werbung
Verwandte Anleitungen für Rittal CM 5110.500
Inhaltszusammenfassung für Rittal CM 5110.500
- Seite 1 Rittal Compact Medium CM 5110.500 CM 5115.500 CM 5120.500 CM 5111.500 CM 5116.500 CM 5121.500 CM 5112.500 CM 5117.500 CM 5122.500 CM 5113.500 CM 5118.500 CM 5123.500 CM 5114.500 CM 5119.500 Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et mode d’emploi...
- Seite 2 4 - 5 180° Rittal CM Montageanleitung...
- Seite 3 IP/IK 55/08 55/08 400 N 400 N (CM 5110.XXX = 300 N) 2000 N 2500 N Ø 9 AN 16 M8 x 30 M6 x 12 Ø 8,2 Ø 6,1 A 8,4 A 6,4 Rittal CM Montageanleitung...
- Seite 4 TX25 HB31, 894 Rittal CM Montageanleitung...
- Seite 5 TX25 +0,5 Rittal CM Montageanleitung...
- Seite 6 SW10 ø 9 AN16 4 x ø 9 6 x AN 16 Rittal CM Montageanleitung...
- Seite 7 X=HB31 TX25 1,5-2,5 Nm X=NH05 TX25 ø 4,5 6 Nm Rittal CM Montageanleitung...
- Seite 8 X=NH05 4 Nm 4 Nm X=HB31 20 Nm F = 5000 N Rittal CM Montageanleitung...
- Seite 9 X=HB31 TX25 X=NH05 7 mm 8611.100 8 mm 8611.110 6,5 mm 8611.220 7 mm 8611.120 8 mm 8611.130 7 mm 8611.140 Daimler 8611.150 3 mm 8611.160 Fiat 8611.170 Rittal CM Montageanleitung...
- Seite 10 X=NH05 TX25 ø 5.3 1 x 5001.000 2 x 5001.000 Rittal CM Montageanleitung...
- Seite 11 8612.040 4309.000 – 8612.050 4596.000 – – 4598.000 – – – 5001.050 – – 5001.051 1000 1000 – – 5001.052 1200 1200 – – 5001.053 1400 – – 5001.054 F = 400 N F = 400 N Rittal CM Montageanleitung...
- Seite 12 X=HB31 SW13 10 = SZ 2508.010 F = 2500 N 10 Nm X=HB31 Rittal CM Montageanleitung...
- Seite 13 X=HB31 8 – 10 Nm 10 – 12 Nm x TK = 8,1 x 10 M8 x 30 4 – 6 Nm M6 x 12 Ø 8,2 Ø 6,1 A 8,4 A 6,4 HB 31, Seite 960 Rittal CM Montageanleitung...
- Seite 14 X=CM SW19 2509.500 90° 60° 45° 2 x 2000 N (4000 N) 3200 N 2400 N Rittal CM Montageanleitung...
- Seite 15 W ( T=20K) CM 5110.500 CM 5111.500 CM 5112.500 CM 5113.500 CM 5114.500 CM 5115.500 CM 5116.500 CM 5117.500 CM 5118.500 CM 5119.500 CM 5120.500 CM 5121.500 CM 5122.500 CM 5123.500 Rittal CM Montageanleitung...
