5 Automat einrichten
DE
10
Technische Änderungen vorbehalten

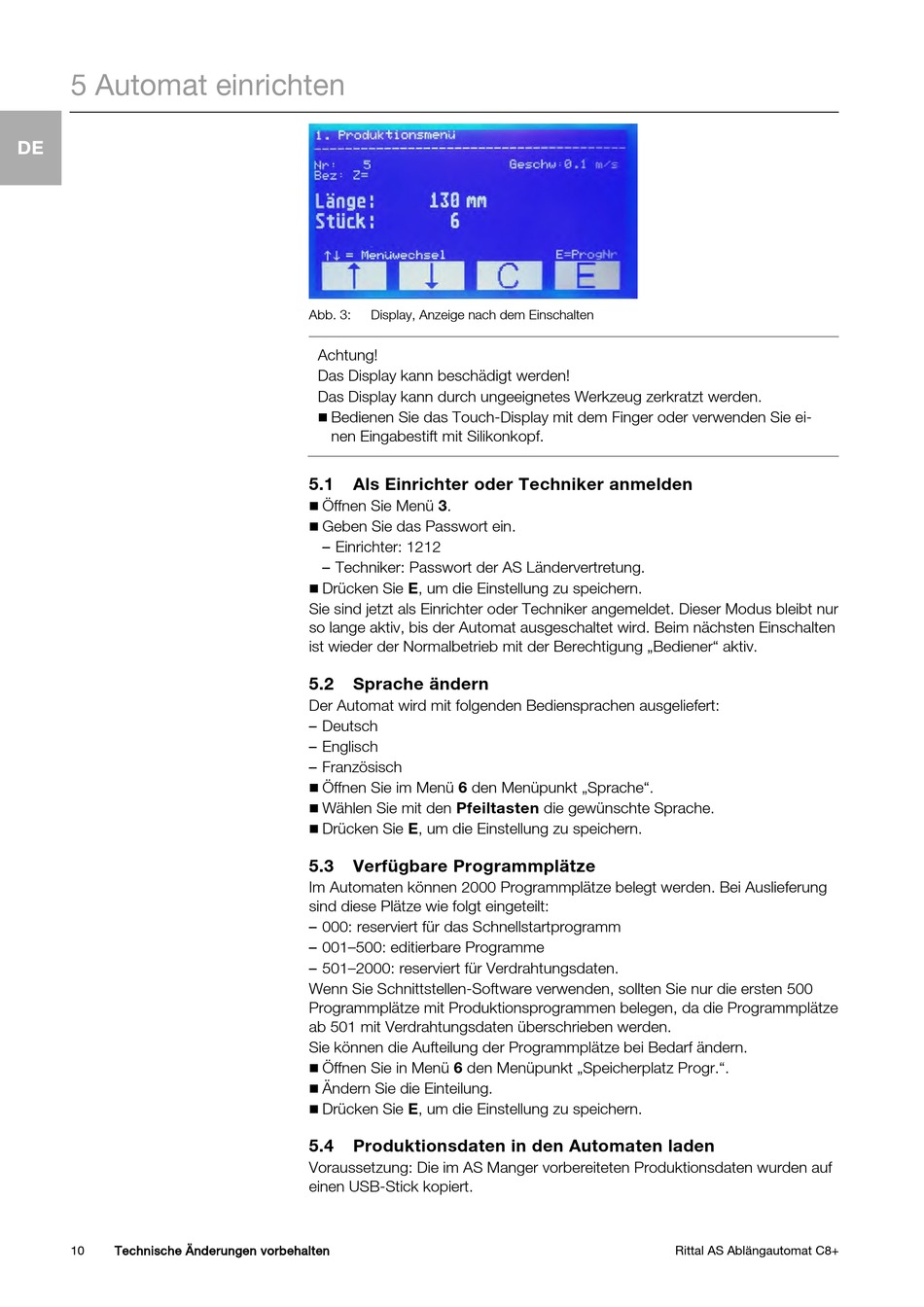

Abb. 3:
Display, Anzeige nach dem Einschalten
Achtung!
Das Display kann beschädigt werden!
Das Display kann durch ungeeignetes Werkzeug zerkratzt werden.
Bedienen Sie das Touch-Display mit dem Finger oder verwenden Sie ei-
nen Eingabestift mit Silikonkopf.
5.1
Als Einrichter oder Techniker anmelden
Öffnen Sie Menü 3.
Geben Sie das Passwort ein.
– Einrichter: 1212
– Techniker: Passwort der AS Ländervertretung.
Drücken Sie E, um die Einstellung zu speichern.
Sie sind jetzt als Einrichter oder Techniker angemeldet. Dieser Modus bleibt nur
so lange aktiv, bis der Automat ausgeschaltet wird. Beim nächsten Einschalten
ist wieder der Normalbetrieb mit der Berechtigung „Bediener" aktiv.
5.2
Sprache ändern
Der Automat wird mit folgenden Bediensprachen ausgeliefert:
– Deutsch
– Englisch
– Französisch
Öffnen Sie im Menü 6 den Menüpunkt „Sprache".
Wählen Sie mit den Pfeiltasten die gewünschte Sprache.
Drücken Sie E, um die Einstellung zu speichern.
5.3
Verfügbare Programmplätze
Im Automaten können 2000 Programmplätze belegt werden. Bei Auslieferung
sind diese Plätze wie folgt eingeteilt:
– 000: reserviert für das Schnellstartprogramm
– 001–500: editierbare Programme
– 501–2000: reserviert für Verdrahtungsdaten.
Wenn Sie Schnittstellen-Software verwenden, sollten Sie nur die ersten 500
Programmplätze mit Produktionsprogrammen belegen, da die Programmplätze
ab 501 mit Verdrahtungsdaten überschrieben werden.
Sie können die Aufteilung der Programmplätze bei Bedarf ändern.
Öffnen Sie in Menü 6 den Menüpunkt „Speicherplatz Progr.".
Ändern Sie die Einteilung.
Drücken Sie E, um die Einstellung zu speichern.
5.4
Produktionsdaten in den Automaten laden
Voraussetzung: Die im AS Manger vorbereiteten Produktionsdaten wurden auf
einen USB-Stick kopiert.
Rittal AS Ablängautomat C8+
