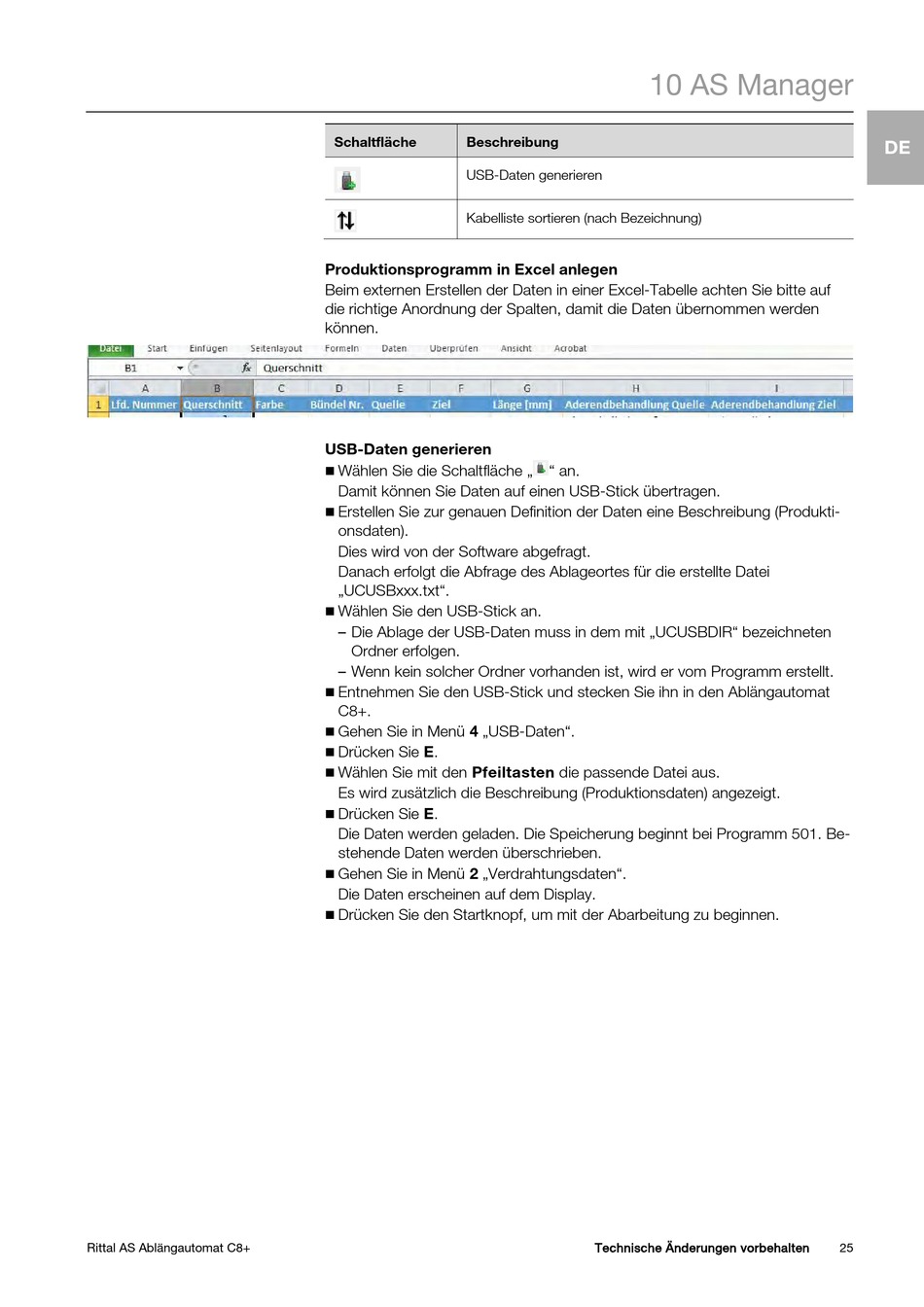

Rittal AS Ablängautomat C8+
Schaltfläche
Beschreibung
USB-Daten generieren
Kabelliste sortieren (nach Bezeichnung)
Produktionsprogramm in Excel anlegen
Beim externen Erstellen der Daten in einer Excel-Tabelle achten Sie bitte auf
die richtige Anordnung der Spalten, damit die Daten übernommen werden
können.
USB-Daten generieren
Wählen Sie die Schaltfläche „
Damit können Sie Daten auf einen USB-Stick übertragen.
Erstellen Sie zur genauen Definition der Daten eine Beschreibung (Produkti-
onsdaten).
Dies wird von der Software abgefragt.
Danach erfolgt die Abfrage des Ablageortes für die erstellte Datei
„UCUSBxxx.txt".
Wählen Sie den USB-Stick an.
– Die Ablage der USB-Daten muss in dem mit „UCUSBDIR" bezeichneten
Ordner erfolgen.
– Wenn kein solcher Ordner vorhanden ist, wird er vom Programm erstellt.
Entnehmen Sie den USB-Stick und stecken Sie ihn in den Ablängautomat
C8+.
Gehen Sie in Menü 4 „USB-Daten".
Drücken Sie E.
Wählen Sie mit den Pfeiltasten die passende Datei aus.
Es wird zusätzlich die Beschreibung (Produktionsdaten) angezeigt.
Drücken Sie E.
Die Daten werden geladen. Die Speicherung beginnt bei Programm 501. Be-
stehende Daten werden überschrieben.
Gehen Sie in Menü 2 „Verdrahtungsdaten".
Die Daten erscheinen auf dem Display.
Drücken Sie den Startknopf, um mit der Abarbeitung zu beginnen.
10 AS Manager
" an.
Technische Änderungen vorbehalten
DE
25
