Rittal AS Ablängautomat C8+

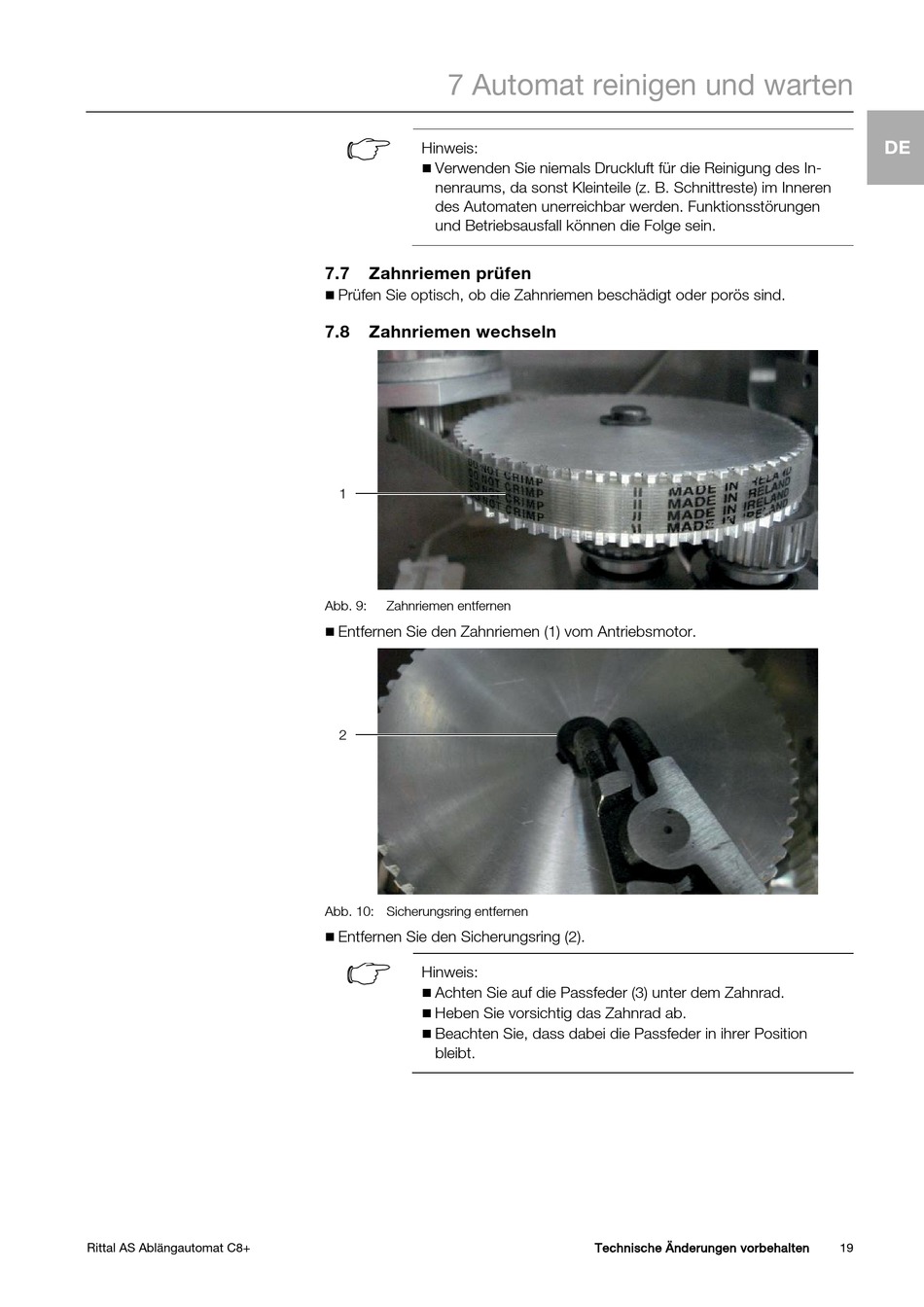

7 Automat reinigen und warten
Hinweis:
Verwenden Sie niemals Druckluft für die Reinigung des In-
nenraums, da sonst Kleinteile (z. B. Schnittreste) im Inneren
des Automaten unerreichbar werden. Funktionsstörungen
und Betriebsausfall können die Folge sein.
7.7
Zahnriemen prüfen
Prüfen Sie optisch, ob die Zahnriemen beschädigt oder porös sind.
7.8
Zahnriemen wechseln
1
Abb. 9:
Zahnriemen entfernen
Entfernen Sie den Zahnriemen (1) vom Antriebsmotor.
2
Abb. 10: Sicherungsring entfernen
Entfernen Sie den Sicherungsring (2).
Hinweis:
Achten Sie auf die Passfeder (3) unter dem Zahnrad.
Heben Sie vorsichtig das Zahnrad ab.
Beachten Sie, dass dabei die Passfeder in ihrer Position
bleibt.
Technische Änderungen vorbehalten
DE
19
