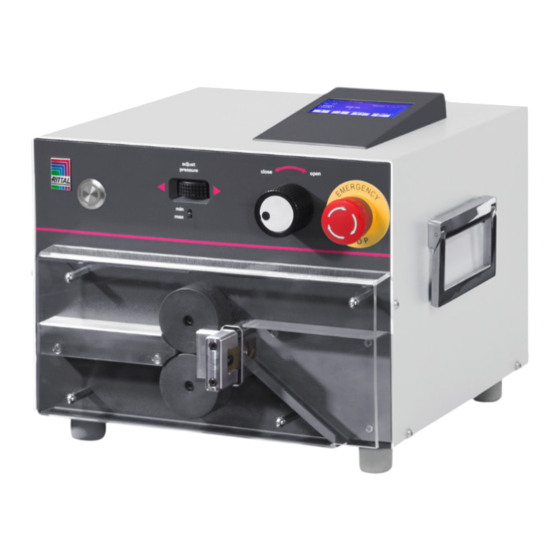

- Seite 1 AS Ablängautomat C8+ 4050.455 Betriebsanleitung...
- Seite 2 Automat warten ................... 17 Wartungsplan ..................18 Rollen reinigen ..................18 Schneidbereich reinigen ............... 18 Innenraum reinigen ................18 Zahnriemen prüfen ................19 Zahnriemen wechseln ................19 Störungsbeseitigung ............21 Störungstabelle ..................21 Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 3 Inhaltsverzeichnis Verschleißteile ..................21 Schneidmesser wechseln..............21 Sicherungen wechseln ................. 22 Automat außer Betrieb nehmen und entsorgen ....23 Automat außer Betrieb nehmen ............23 Automat entsorgen ................23 AS Manager ..............23 Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 4 Hinweise zur Dokumentation In den übrigen Texten werden weitere Formatierungen verwendet, die folgende Bedeutung haben: Hinweis: Dies sind Hinweise, die nicht sicherheitsrelevant sind, aber wichti- ge Informationen für das richtige und effektive Arbeiten geben. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 5 Nur eingewiesenes Personal darf den Automaten bedienen und Wartungstätig- keiten ausführen. Zur Einweisung gehört auch, dass die Betriebsanleitung voll- ständig gelesen wurde. Reparaturen dürfen nur nach Rücksprache mit dem Rittal Service und nur durch eine Elektrofachkraft ausgeführt werden. Bewahren Sie die Betriebsanleitung so auf, dass sie vom Bedien- personal jederzeit eingesehen werden kann.
- Seite 6 3 Gerätebeschreibung Gerätebeschreibung Abb. 1: Frontansicht Abb. 2: Rückansicht Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 7 200 Schneidaufträge Schlupfkorrektur Artikelspezifisch Vorschubgeschwindigkeit max. 1.5 m/s Umgebungstemperatur Betrieb +5°C bis 40°C Lagerung/Transport -25°C bis +55°C (kurzzeitig +70°C) Umgebungsbedingungen Betriebsumgebung Betrieb in geschlossenen und trockenen Räumen / Werkstätten Innentemperatur bei Betrieb max. 45°C Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 8 – Anschluss für Strom gut zugänglich in der Nähe. – Den ergonomischen Grundsätzen als Steh- oder Sitzarbeitsplatz folgend. – Die Arbeitsplatzbeleuchtung sollte bei 500–1000 Lux liegen. Automat transportieren Vorsicht! Tragen Sie beim Transport des Automaten immer Arbeits- schuhe mit Fußschutz. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 9 Die Programmstruktur und die erforderlichen Berechtigungen sind in Ab- schnitt 5.14 „Programmstruktur“ beschrieben. Hinweis: Stellen Sie vor jedem Einschalten sicher, dass das Netzan- schlusskabel einwandfrei ist. Schalten Sie den Automaten ein. Die folgende Anzeige erscheint auf dem Display: Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 10 Öffnen Sie in Menü 6 den Menüpunkt „Speicherplatz Progr.“. Ändern Sie die Einteilung. Drücken Sie E, um die Einstellung zu speichern. Produktionsdaten in den Automaten laden Voraussetzung: Die im AS Manger vorbereiteten Produktionsdaten wurden auf einen USB-Stick kopiert. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 11 – Bezeichnung – Stückzahl – Länge (in mm) Wenn Sie die folgenden Parameter ändern wollen, müssen Sie zuvor das Kurzprogramm deaktivieren (vgl. Abschnitt 5.7 „Kurzprogramm einstellen“): – Teilmenge – Korrektur – Teilmengenwartezeit – Motorwartezeit Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 12 Öffnen Sie im Menü 6 den Menüpunkt „PC Start“. Wählen Sie mit den Pfeiltasten die gewünschte Einstellung (1 = aktiv, 0 = nicht aktiv). Drücken Sie E, um die Einstellung zu speichern. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 13 Programmwartezeit 0 ... 100 s Motor Inkremente 1…9999 inc/U 2000 Weg/Motor Umdr. 1…999,9999 mm/U 36,4425 Max. Strom Vorschub 0…255 Max. Strom Schneid 0…255 Maschinentyp Maschinennummer 7. Betriebsdaten Tageszähler löschen Alle Programme löschen Werkseinstellungen Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 14 Ist einer dieser Mängel gegeben, darf der Automat nicht betrieben werden. Prüfen Sie, ob der Mangel durch Wartung zu beheben ist. An- sonsten wenden Sie sich an Ihren Rittal Service. Schalten Sie den Automaten ein (Abb. 1, Pos. 15). Das Produktionsmenü wird im Display angezeigt.
- Seite 15 Geben Sie die Länge in mm ein. Drücken Sie E, um die Einstellung zu speichern. Geben Sie die Stückzahl ein. Drücken Sie E, um die Einstellung zu speichern. Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 16 Um die Leistungsfähigkeit des Automaten möglichst lange zu er- halten, sollten Sie die vorgesehenen Serviceintervalle einhalten: – Service nach 250.000 Schneidzyklen Wenden Sie sich an Ihre zuständige Rittal Ländervertretung. Not-Aus Nach Betätigung des Not-Aus wird der Automat stromlos geschaltet.
- Seite 17 Schalten Sie den Automaten aus. Ziehen Sie den Netzstecker ab. Demontieren Sie die Abdeckung und legen Sie sie vorsichtig Hinweis: Halten Sie für die Wartungsarbeiten bereit: – Pinsel und Putztuch – Spiritus – Schlitzschraubendreher Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 18 Schneidbereich reinigen Demontieren Sie die Kunststoffabdeckung. Blasen Sie den Schneidbereich mit Druckluft aus. Innenraum reinigen Reinigen Sie den Innenraum des Automaten mit einem Pinsel und bei Bedarf mit einem Staubsauger. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 19 Entfernen Sie den Sicherungsring (2). Hinweis: Achten Sie auf die Passfeder (3) unter dem Zahnrad. Heben Sie vorsichtig das Zahnrad ab. Beachten Sie, dass dabei die Passfeder in ihrer Position bleibt. Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 20 Montieren Sie den Doppelzahnriemen. Öffnen Sie die Rollen, um den Zahnriemen zu spannen. Montieren Sie das Zahnrad und fixieren Sie es mit dem Sicherungsring. Montieren Sie den Zahnriemen am Antriebsmotor. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 21 8 Störungsbeseitigung Störungsbeseitigung Hinweis: Falls sich eine Störung mit den hier beschriebenen Maßnah- men nicht beseitigen lässt, wenden Sie sich an den Rittal Ser- vice. Störungstabelle Störung Mögliche Ursache Empfohlene Maßnahme Automat lässt sich nicht Stromversorgung ist unterbrochen Prüfen Sie das Netzkabel und den Netzan- ...
- Seite 22 Hebeln Sie das Sicherungsfach (Abb. 14, Pos. 1) mit einem Schlitzschrau- bendreher aus der Netzfiltereinheit heraus. Tauschen Sie beide Sicherungen gegen neue aus (2 x T2AH250V). Stecken Sie das Sicherungsfach wieder in die Netzfiltereinheit. Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 23 Die Entsorgung des Automaten soll umwelt- und fachgerecht durchgeführt werden. Hinweis: Sie können das Produkt zur Entsorgung an Rittal senden. Wenden Sie sich an Ihre zuständige Ländervertretung. 10 AS Manager Der AS Manager für die Maschine „AS Ablängautomat C8+“ dient der Optimie- rung der Produktionsprozesse.
- Seite 24 In den weißen Feldern kann freier Text eingegeben werden. Schaltflächen Schaltfläche Beschreibung COM-Schnittstelle ändern Status der COM-Verbindung Anzeigen löschen Speichern der Programmdaten Öffnen der Programmdaten Start Abarbeitung Kabelliste Pause Abarbeitung Kabelliste Verdrahtungsdaten ein-/ausblenden Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 25 Die Daten werden geladen. Die Speicherung beginnt bei Programm 501. Be- stehende Daten werden überschrieben. Gehen Sie in Menü 2 „Verdrahtungsdaten“. Die Daten erscheinen auf dem Display. Drücken Sie den Startknopf, um mit der Abarbeitung zu beginnen. Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
- Seite 26 Notizen Technische Änderungen vorbehalten Rittal AS Ablängautomat C8+...
- Seite 27 Notizen Rittal AS Ablängautomat C8+ Technische Änderungen vorbehalten...
