6 Automat bedienen
Name
DE
8. Handbedienung
9. Test-Eingänge
10. Test-Ausgänge
14
Technische Änderungen vorbehalten
Berechtigung
Optionen
1)
III
III
III
1) Berechtigung: I = Bediener, II = Einrichter, III = Techniker
6

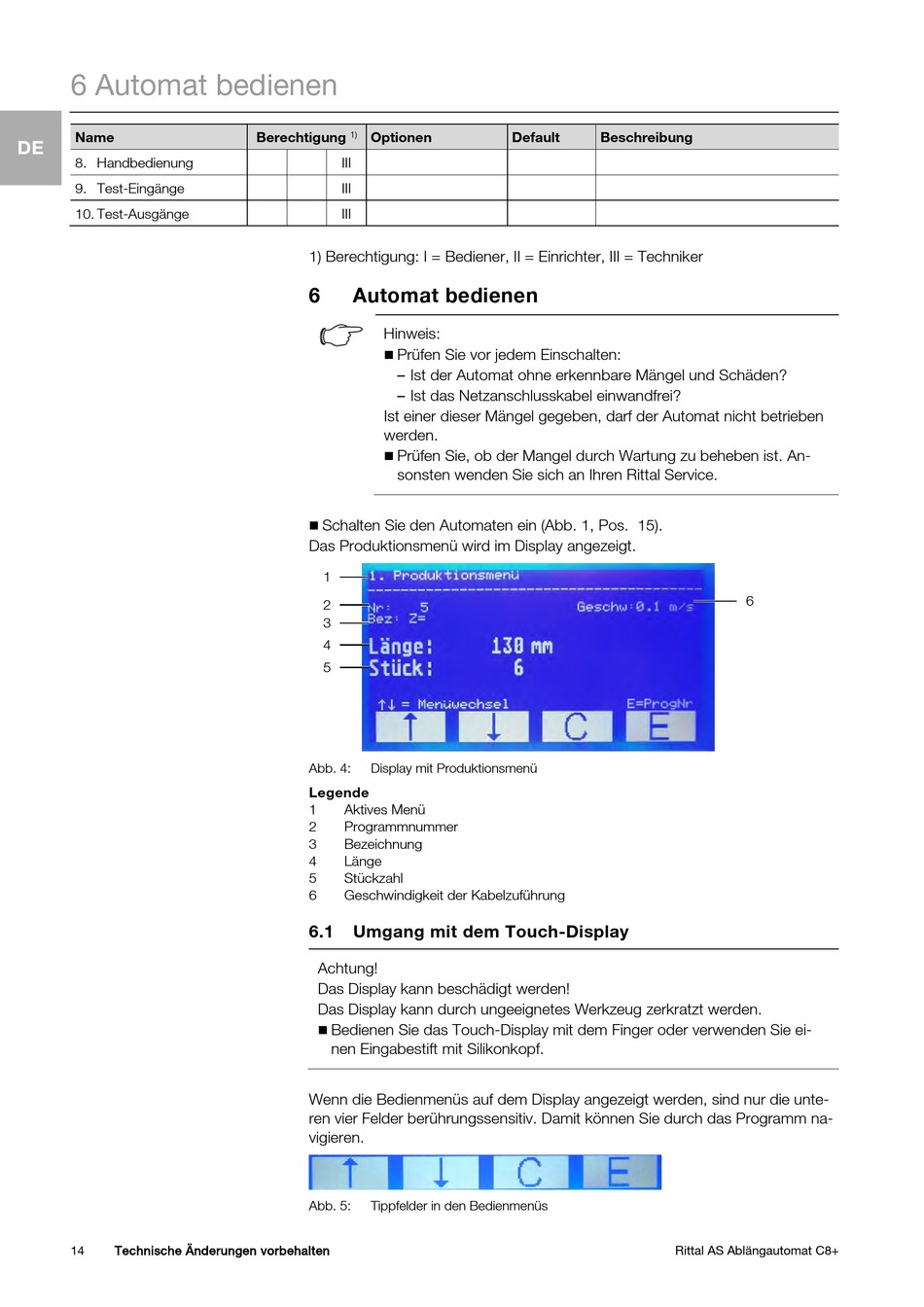

Automat bedienen
Hinweis:
Prüfen Sie vor jedem Einschalten:
– Ist der Automat ohne erkennbare Mängel und Schäden?
– Ist das Netzanschlusskabel einwandfrei?
Ist einer dieser Mängel gegeben, darf der Automat nicht betrieben
werden.
Prüfen Sie, ob der Mangel durch Wartung zu beheben ist. An-
sonsten wenden Sie sich an Ihren Rittal Service.
Schalten Sie den Automaten ein (Abb. 1, Pos. 15).
Das Produktionsmenü wird im Display angezeigt.
1
2
3
4
5
Abb. 4:
Display mit Produktionsmenü
Legende
1
Aktives Menü
2
Programmnummer
3
Bezeichnung
4
Länge
5
Stückzahl
6
Geschwindigkeit der Kabelzuführung
6.1
Umgang mit dem Touch-Display
Achtung!
Das Display kann beschädigt werden!
Das Display kann durch ungeeignetes Werkzeug zerkratzt werden.
Bedienen Sie das Touch-Display mit dem Finger oder verwenden Sie ei-
nen Eingabestift mit Silikonkopf.
Wenn die Bedienmenüs auf dem Display angezeigt werden, sind nur die unte-
ren vier Felder berührungssensitiv. Damit können Sie durch das Programm na-
vigieren.
Abb. 5:
Tippfelder in den Bedienmenüs
Default
Beschreibung
Rittal AS Ablängautomat C8+
6
