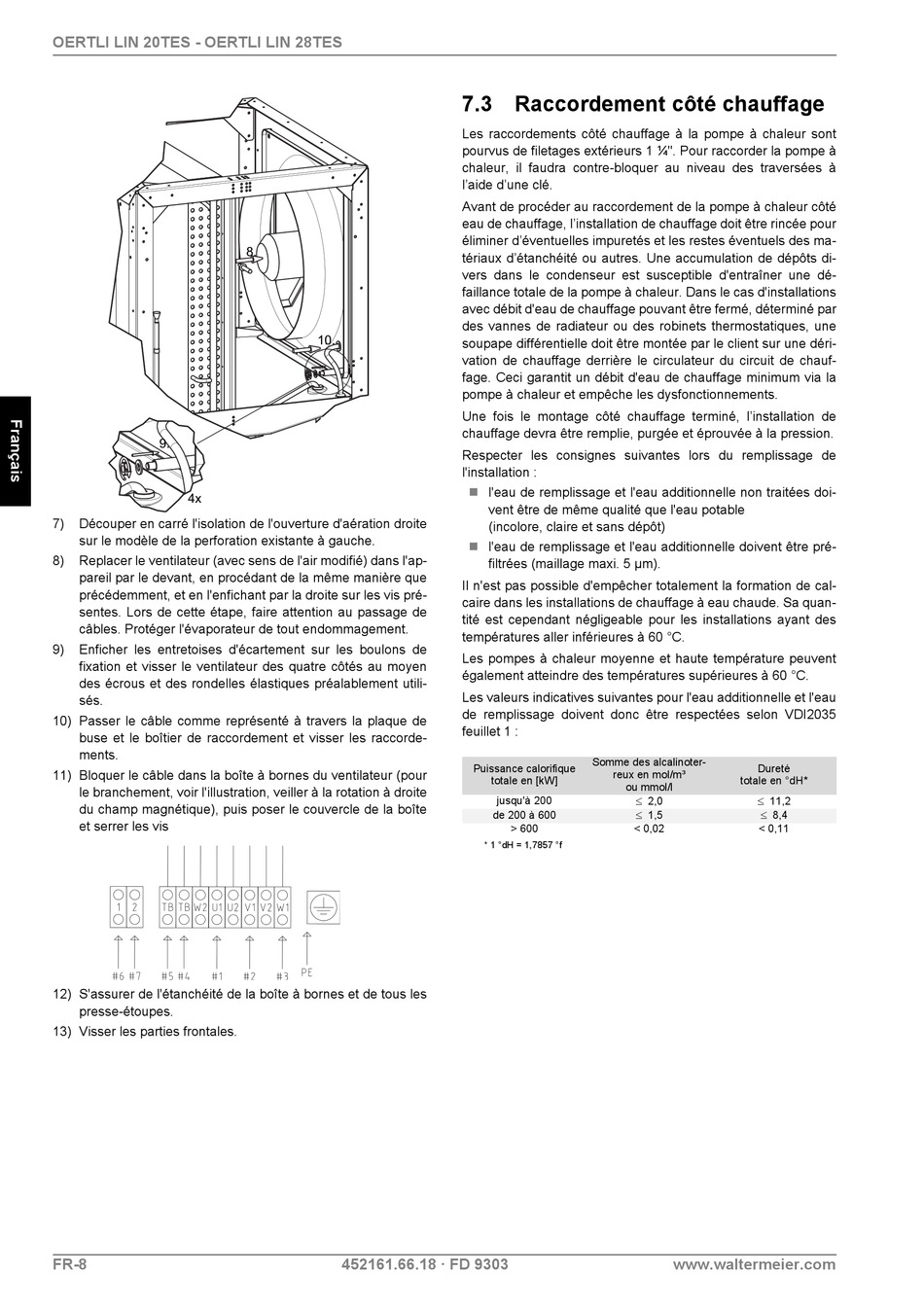

OERTLI LIN 20TES - OERTLI LIN 28TES
9.
4x
7) Découper en carré l'isolation de l'ouverture d'aération droite
sur le modèle de la perforation existante à gauche.
8) Replacer le ventilateur (avec sens de l'air modifié) dans l'ap-
pareil par le devant, en procédant de la même manière que
précédemment, et en l'enfichant par la droite sur les vis pré-
sentes. Lors de cette étape, faire attention au passage de
câbles. Protéger l'évaporateur de tout endommagement.
9) Enficher les entretoises d'écartement sur les boulons de
fixation et visser le ventilateur des quatre côtés au moyen
des écrous et des rondelles élastiques préalablement utili-
sés.
10) Passer le câble comme représenté à travers la plaque de
buse et le boîtier de raccordement et visser les raccorde-
ments.
11) Bloquer le câble dans la boîte à bornes du ventilateur (pour
le branchement, voir l'illustration, veiller à la rotation à droite
du champ magnétique), puis poser le couvercle de la boîte
et serrer les vis
12) S'assurer de l'étanchéité de la boîte à bornes et de tous les
presse-étoupes.
13) Visser les parties frontales.
FR-8
8.
10. .
452161.66.18 · FD 9303
7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1 ¼". Pour raccorder la pompe à
chaleur, il faudra contre-bloquer au niveau des traversées à
l'aide d'une clé.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Dans le cas d'installations
avec débit d'eau de chauffage pouvant être fermé, déterminé par
des vannes de radiateur ou des robinets thermostatiques, une
soupape différentielle doit être montée par le client sur une déri-
vation de chauffage derrière le circulateur du circuit de chauf-
fage. Ceci garantit un débit d'eau de chauffage minimum via la
pompe à chaleur et empêche les dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
 l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
 l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l

jusqu'à 200

de 200 à 600
> 600 < 0,02
* 1 °dH = 1,7857 °f
Dureté
totale en °dH*

2,0 11,2

1,5 8,4
< 0,11
