OERTLI LIN 9TU - OERTLI LIN 12TU

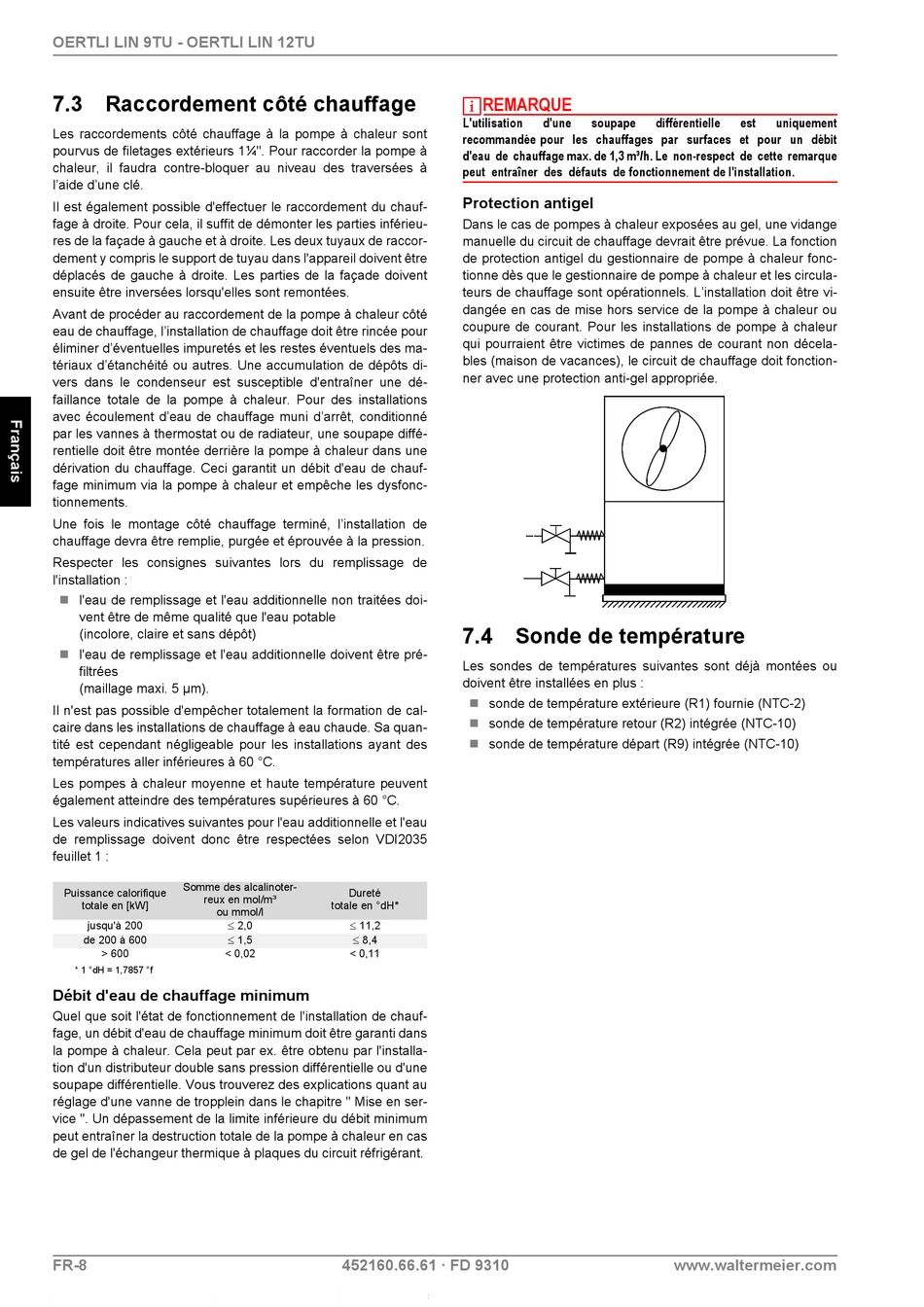

7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1¼". Pour raccorder la pompe à
chaleur, il faudra contre-bloquer au niveau des traversées à
l'aide d'une clé.
Il est également possible d'effectuer le raccordement du chauf-
fage à droite. Pour cela, il suffit de démonter les parties inférieu-
res de la façade à gauche et à droite. Les deux tuyaux de raccor-
dement y compris le support de tuyau dans l'appareil doivent être
déplacés de gauche à droite. Les parties de la façade doivent
ensuite être inversées lorsqu'elles sont remontées.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Pour des installations
avec écoulement d'eau de chauffage muni d'arrêt, conditionné
par les vannes à thermostat ou de radiateur, une soupape diffé-
rentielle doit être montée derrière la pompe à chaleur dans une
dérivation du chauffage. Ceci garantit un débit d'eau de chauf-
fage minimum via la pompe à chaleur et empêche les dysfonc-
tionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
 l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
 l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées
(maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l

jusqu'à 200

de 200 à 600
> 600 < 0,02
* 1 °dH = 1,7857 °f
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle ou d'une
soupape différentielle. Vous trouverez des explications quant au
réglage d'une vanne de tropplein dans le chapitre " Mise en ser-
vice ". Un dépassement de la limite inférieure du débit minimum
peut entraîner la destruction totale de la pompe à chaleur en cas
de gel de l'échangeur thermique à plaques du circuit réfrigérant.
FR-8
Dureté
totale en °dH*

2,0 11,2

1,5 8,4
< 0,11
452160.66.61 · FD 9310
REMARQUE
L'utilisation d'une soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.

Protection antigel

Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage devrait être prévue. La fonction
de protection antigel du gestionnaire de pompe à chaleur fonc-
tionne dès que le gestionnaire de pompe à chaleur et les circula-
teurs de chauffage sont opérationnels. L'installation doit être vi-
dangée en cas de mise hors service de la pompe à chaleur ou
coupure de courant. Pour les installations de pompe à chaleur
qui pourraient être victimes de pannes de courant non décela-
bles (maison de vacances), le circuit de chauffage doit fonction-
ner avec une protection anti-gel appropriée.
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
 sonde de température extérieure (R1) fournie (NTC-2)
 sonde de température retour (R2) intégrée (NTC-10)
 sonde de température départ (R9) intégrée (NTC-10)
différentielle est uniquement
www.waltermeier.com
