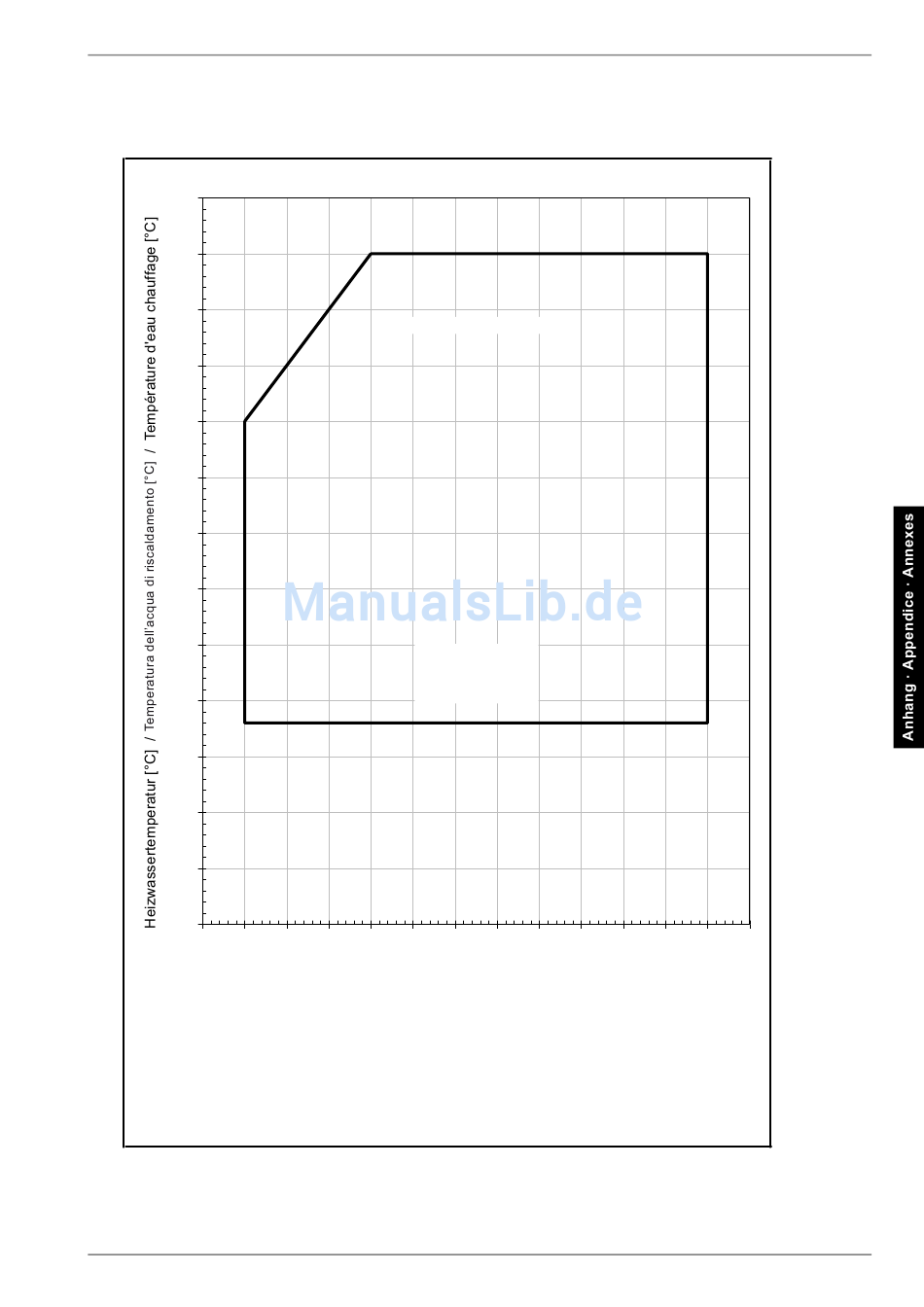

2.4 Einsatzgrenzendiagramm / Diagramma limiti operativi / Diagramme des
seuils d'utilisation
65
60
55
50
45
40
35
30
25
20
15
10
5
0
-25 -20
*Bei Luft/Wasser-Wärmepumpen stellt die minimale Heizwassertemperatur die Mindest-Rücklauftemperatur dar
*Nelle pompe di calore aria/acqua la temperatura minima dell'acqua di riscaldamento rappresenta la temperatura minima di ritorno
*Sur les pompes à chaleur air / eau, la température minimale d'eau de chauffage correspond à la température retour minimale
www.waltermeier.com
Wasseraustritt (+/- 2 K)
Uscita dell'acqua (+/- 2 K) Water out et (+/- 2 K)
Sortie d'eau (+/- 2 K)
*Wassereintritt
*Ingresso dell'acqua *Water i let
*Entrée d'eau
-15 -10 -5 0
Wärmequelleneintrittstemperatur [°C]
Temperatura di ingresso della fonte di calore [°C]
Température d'entrée de la source de chaleur [°C]
