Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI LIN 20TES

Inhaltszusammenfassung für OERTLI LIN 20TES

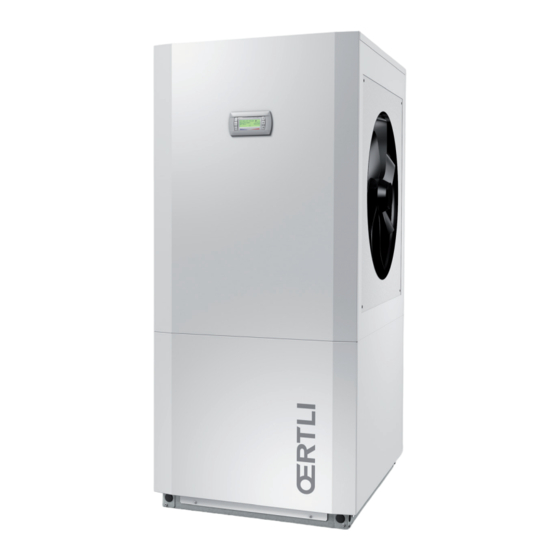

  • Seite 1 OERTLI LIN 20TES OERTLI LIN 24TES OERTLI LIN 28TES Montage- und Gebrauchsanweisung Istruzioni d‘uso e montaggio Instructions d’installation et d’utilisation Luft/Wasser- Pompa di calore Pompe à chaleur Wärmepumpe für aria/acqua per air-eau pour Innenaufstellung installazione interna installation intérieure Bestell-Nr. / N. d'ordinazione / N de commande : 452161.66.18...

  • Seite 3: Inhaltsverzeichnis

    OERTLI LIN 20TES - OERTLI LIN 28TES Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-3 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................

  • Seite 4: Bitte Sofort Lesen

    OERTLI LIN 20TES - OERTLI LIN 28TES Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen...

  • Seite 5: Energiesparende Handhabung Der Wärmepumpe

    OERTLI LIN 20TES - OERTLI LIN 28TES Verwendungszweck der 1.4 Energiesparende Handhabung Wärmepumpe der Wärmepumpe Mit dem Kauf dieser Wärmepumpe tragen Sie zur Schonung der Umwelt bei. Die Voraussetzung für eine energiesparende Be- 2.1 Anwendungsbereich triebsweise ist die richtige Auslegung der Wärmequellen- und Wärmenutzungsanlage.

  • Seite 6: Lieferumfang

    OERTLI LIN 20TES - OERTLI LIN 28TES Lieferumfang 3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- 3.1 Grundgerät nahme der unteren Frontabdeckung und dem Lösen der sich rechts oben befindenden Befestigungsschraube kann der Die Wärmepumpe enthält unten aufgeführte Bauteile.

  • Seite 7: Wärmemengenzähler Wmz

    OERTLI LIN 20TES - OERTLI LIN 28TES Transport 4.3 Wärmemengenzähler WMZ 4.3.1 Allgemeine Beschreibung ACHTUNG! Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege- (in jeder Richtung) gekippt werden.

  • Seite 8: Aufstellung

    OERTLI LIN 20TES - OERTLI LIN 28TES Aufstellung Montage 6.1 Allgemein 7.1 Allgemein Die Luft/Wasser-Wärmepumpe muss in einem frostfreien und An der Wärmepumpe sind folgende Anschlüsse herzustellen: trockenen Raum auf einer ebenen, glatten und waagerechten  Zu-/Abluft Fläche aufzustellen werden. Dabei sollte der Rahmen rundum ...

  • Seite 9: Wechsel Der Luftrichtung

    OERTLI LIN 20TES - OERTLI LIN 28TES Zuleitung aus Klemmkasten nach innen zurückziehen. Mutter und Federring an vier Ecken des Ventilators lösen. Ventilator leicht ins Gerät ziehen und nach vorne aus dem Gerät herausnehmen. Eventuell Verdampfer vor Beschädi- gung schützen.

  • Seite 10: Heizungsseitiger Anschluss

    OERTLI LIN 20TES - OERTLI LIN 28TES 7.3 Heizungsseitiger Anschluss Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit 1 ¼" Außengewinde versehen. Beim Anschluss an die Wärme- pumpe muss an den Übergängen mit einem Schlüssel gegenge- halten werden. Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er- folgen, muss die Heizungsanlage gespült werden, um eventuell...

  • Seite 11: Montage Der Anlegefühler

    OERTLI LIN 20TES - OERTLI LIN 28TES 7.5 Elektrischer Anschluss 7.4.2 Montage des Außentemperaturfühlers 7.5.1 Allgemein Der Temperaturfühler muss so angebracht werden, dass sämtli- che Witterungseinflüsse erfasst werden und der Messwert nicht Sämtliche elektrische Anschlussarbeiten dürfen nur von einer verfälscht wird.

  • Seite 12: Anschluss Von Elektronisch Geregelten Umwälzpumpen

    OERTLI LIN 20TES - OERTLI LIN 28TES Inbetriebnahme Das Schütz (K21) für die Flanschheizung (E9) im Warmwas- serspeicher ist entsprechend der Heizkörperleistung auszu- legen bauseits beizustellen. Ansteuerung 8.1 Allgemein (230 V AC) erfolgt aus dem WPM über die Klemmen X2/N und N1-J16/NO10.

  • Seite 13: Reinigung / Pflege

    OERTLI LIN 20TES - OERTLI LIN 28TES Reinigung / Pflege 9.3 Reinigung Luftseite Luftkanäle, Verdampfer, Lüfter und Kondensatablauf sind vor der 9.1 Pflege Heizperiode von Verunreinigungen (Blätter, Zweige usw.) zu rei- nigen. Dazu ist die Wärmepumpe an der Frontseite zuerst unten Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- und dann oben zu öffnen.

  • Seite 14: Geräteinformation

    OERTLI LIN 20TES - OERTLI LIN 28TES 12 Geräteinformation Typ- und Verkaufsbezeichnung OERTLI LIN 20TES OERTLI LIN 24TES OERTLI LIN 28TES Bauform Wärmequelle Luft Luft Luft Ausführung Universal Universal Universal Regler WPM 2007 integriert WPM 2007 integriert WPM 2007 integriert...
  • Seite 15 OERTLI LIN 20TES - OERTLI LIN 28TES Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Abtauart Kreislaufumkehr Kreislaufumkehr Kreislaufumkehr Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmequelle/Wärmesenke) Heizleistung / Leistungszahlen EN 14511 EN 14511 EN 14511 Wärmeleistung / Leistungszahl...

  • Seite 16: Garantie

    OERTLI LIN 20TES - OERTLI LIN 28TES 13 Garantie Walter Meier (Klima Schweiz) AG Bahnstrasse 24 8603 Schwerzenbach Schweiz Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Tel.-Nr.: +41 44 806 41 41 Ihnen für Ihr Vertrauen.
  • Seite 46 OERTLI LIN 20TES - OERTLI LIN 28TES FR-16 452161.66.18 · FD 9303 www.waltermeier.com...

  • Seite 47: Anhang / Appendice / Annexes

    Anhang / Appendice / Annexes Maßbilder / Disegni quotati / Schémas cotés ................A-II 1.1 Maßbild / Disegni quotati / Schéma coté OERTLI LIN 20TES............... A-II 1.2 Maßbild / Disegni quotati / Schéma coté OERTLI LIN 24TES / OERTLI LIN 28TES..................... A-III Diagramme / Diagrammi / Diagrammes..................
  • Seite 53 OERTLI LIN 20TES - OERTLI LIN 28TES 2.4 Einsatzgrenzendiagramm / Diagramma limiti operativi / Diagramme des seuils d'utilisation Wasseraustritt (+/- 2 K) Water out et (+/- 2 K) Uscita dell'acqua (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt *Ingresso dell'acqua *Water i let *Entrée d'eau...
  • Seite 55 OERTLI LIN 20TES - OERTLI LIN 28TES 3.2 Last / Carico / Charge www.waltermeier.com 452161.66.18 · FD 9303 A-IX...
  • Seite 57 OERTLI LIN 20TES - OERTLI LIN 28TES 3.4 Legende / Legenda / Légende Brücke EVU-Sperre: muss eingelegt werden, Ponte stacco della corrente dall'azienda elettrica Pont de blocage de la société d'électricité : à wenn kein EVU-Sperrschütz vorhanden ist da inserire in mancanza di un contattore di insérer si aucun contacteur de blocage de la...
  • Seite 58 OERTLI LIN 20TES - OERTLI LIN 28TES Klemmenleiste: Einspeisung Morsetto: alimentazione Bornier distributeur : Alimentation Klemmleiste Spannung = 230 V AC Morsettiera tensione = 230 V AC Tension bornier = 230 V AC Klemmenleiste: Kleinspannung <25 V AC Morsetto: bassa tensione <25 V AC Bornier : tension de sécurité...

  • Seite 59: Hydraulische Einbindungsschema / Schema Di Allacciamento Idraulico / Schéma D'intégration Hydrauliques

    OERTLI LIN 20TES - OERTLI LIN 28TES 4 Hydraulische Einbindungsschema / Schema di allacciamento idraulico / Schéma d’intégration hydrauliques 4.1 Monoenergetische Anlage mit zwei Heizkreisen / Impianto monoenergetico con due circuiti di riscaldamento / Installation monoénergétique avec deux circuits de chauffage www.waltermeier.com...
  • Seite 60 OERTLI LIN 20TES - OERTLI LIN 28TES 4.2 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung / Impianto monoenergetico con due circuiti di riscaldamento e produzione di acqua calda sanitaria / Installation monoénergétique avec deux circuits de chauffage et production d´eau...

  • Seite 61: Bivalente Anlage Mit Zwei Heizkreisen Und Warmwasserbereitung

    OERTLI LIN 20TES - OERTLI LIN 28TES 4.3 Bivalente Anlage mit zwei Heizkreisen und Warmwasserbereitung / Impianto bivalente con due circuiti di riscaldamento e produzione di acqua calda sanitaria / Installation bivalente avec deux circuits de chauffage et production d´eau chaude www.waltermeier.com...
  • Seite 62 OERTLI LIN 20TES - OERTLI LIN 28TES 4.4 Legende / Legenda / Légende Absperrventil Valvola di intercettazione Robinet d’arrêt Dreiwegemischer Miscelatore a tre vie Mélangeur 3 voies Umwälzpumpe Pompa di circolazione Circulateur Ausdehnungsgefäß Vaso d'espansione Vase d´expansion Valvola con comando a Vanne commandée par...

  • Seite 63: Konformitätserklärung / Dichiarazione Di Conformità / Déclaration De Conformité

    OERTLI LIN 20TES - OERTLI LIN 28TES 5 Konformitätserklärung / Dichiarazione di conformità / Déclaration de conformité EG - Konformitätserklärung Dichiarazione di conformità CE Déclaration de conformité CE Der Unterzeichnete Walter Meier (Klima Schweiz) AG La sottoscritta Bahnstraße 24 L’entreprise soussignée,...
  • Seite 64 Walter Meier (Klima Schweiz) AG Irrtümer und Änderungen vorbehalten. Bahnstrasse 24 Con riserva di errori e modifiche. 8603 Schwerzenbach Sous réserve d’erreurs et modifications. Schweiz +41 44 806 41 00 www.waltermeier.com...
