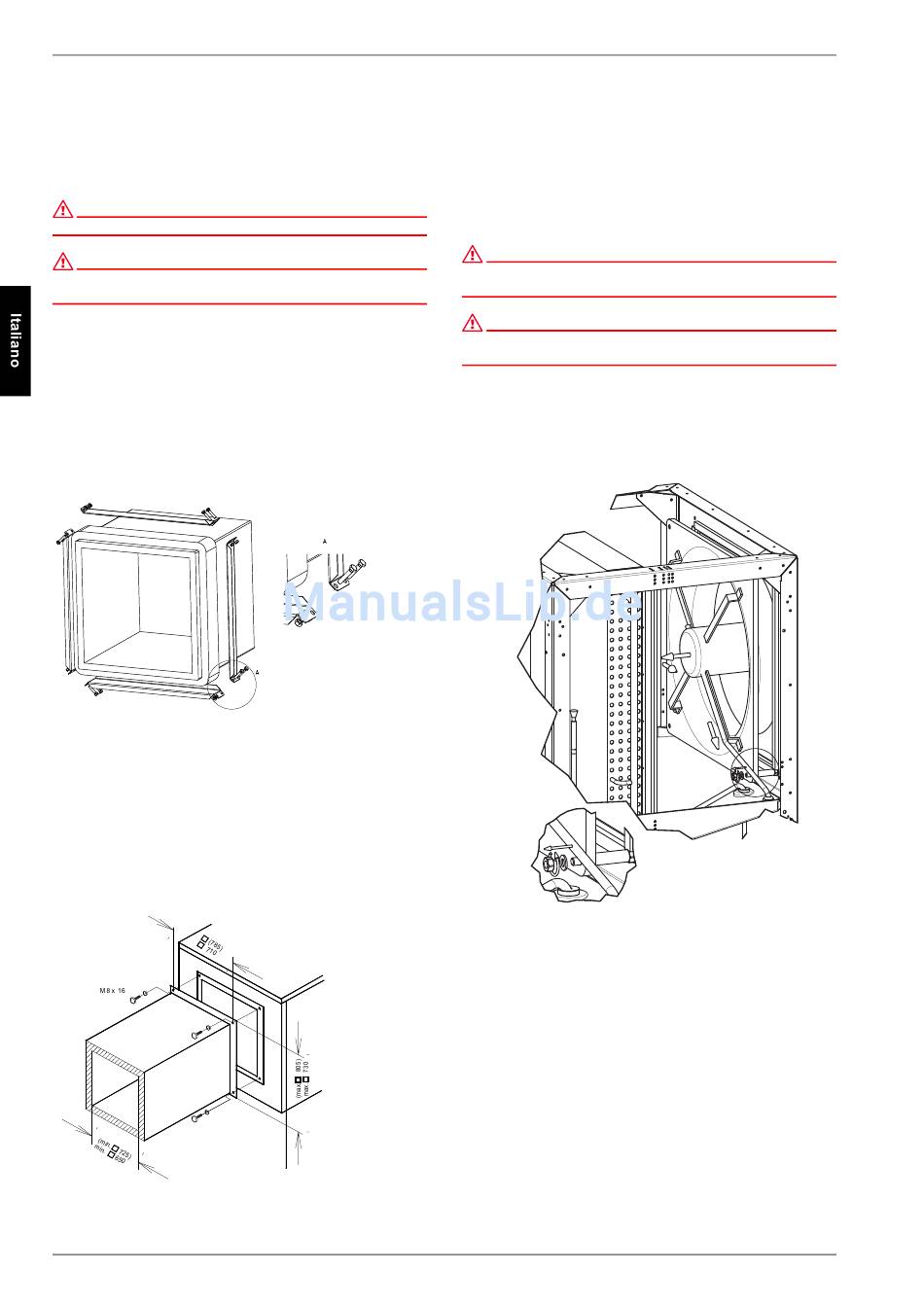

7.2 Allacciamento aria

7.2.1 Informazioni generali allacciamento
aria
ATTENZIONE!
La zona di aspirazione e sfogo d'aria non deve essere ridotta o coperta.
ATTENZIONE!
La pompa di calore può funzionare solamente con i canali dell'aria
montati.
I canali dell'aria in cemento leggero rinforzato con fibra di vetro
disponibili come accessori sono resistenti all'umidità e permea-
bili alla diffusione.
Il collare di tenuta viene utilizzato per assicurare la tenuta tra i ca-
nali dell'aria e la pompa di calore. I canali dell'aria stessi non ven-
gono avvitati direttamente alla pompa di calore. In condizioni di
esercizio, solo la guarnizione in gomma entra in contatto con la
pompa di calore. In questo modo il montaggio e lo smontaggio
della pompa di calore risultano facilitati e si ottiene anche un
buon isolamento acustico.
Se viene utilizzato un canale dell'aria diverso da quello disponi-
bile tra gli accessori è necessario rispettare le dimensioni
esterne e interne riportate nello schizzo. Inoltre è necessario
provvedere a un disaccoppiamento anti-vibrazioni e un isola-
mento delle condotte adeguati.
Utilizzando canali dell'aria provvisti di flangia verrà fissato negli
appositi fori filettati un manicotto di collegamento sul lato aspira-
zione e uno sul lato sfiato dell'evaporatore con 4 viti a testa esa-
gonale M8x16. Prestare la massima attenzione a mettere in con-
tatto entrambi i manicotti del canale dell'aria con l'isolante e non
con la lamiera di copertura.
I valori fra parentesi si riferiscono a OERTLI LIN 24TES/
OERTLI LIN 28TES
IT-6
7.2.2 Modifica della direzione dell'aria
Invertendo il ventilatore è possibile invertire la direzione dell'aria
dell'apparecchio.
Tenere conto del convogliamento dell'aria modificato durante la
progettazione dell'impianto. Ulteriori indicazioni relative alle
aperture di aspirazione e sfiato presenti in queste istruzioni re-
stano invariate.
ATTENZIONE!
Prima dell'apertura dell'apparecchio porre senza tensione tutti i circuiti
elettrici.
ATTENZIONE!
Gli interventi sulla pompa di calore possono essere eseguiti solo da
personale autorizzato e competente del servizio clienti.
Sono necessarie le seguenti operazioni:
1) Rimuovere le lamiere di copertura frontali prima in basso e
poi in alto.
2) Aprire la cassetta terminale sul ventilatore e scollegare l'ali-
mentazione.
3) Tirare indietro l'alimentazione dalla cassetta terminale verso
l'interno.
4) Allentare i dadi e la rondella elastica sui quattro angoli del
ventilatore.
5) Tirare leggermente il ventilatore all'interno dell'apparecchio
ed estrarlo in avanti. Proteggere l'evaporatore da eventuali
danni.
6) Estrarre i distanziali a tubo dai quattro angoli dei bulloni di
fissaggio.
