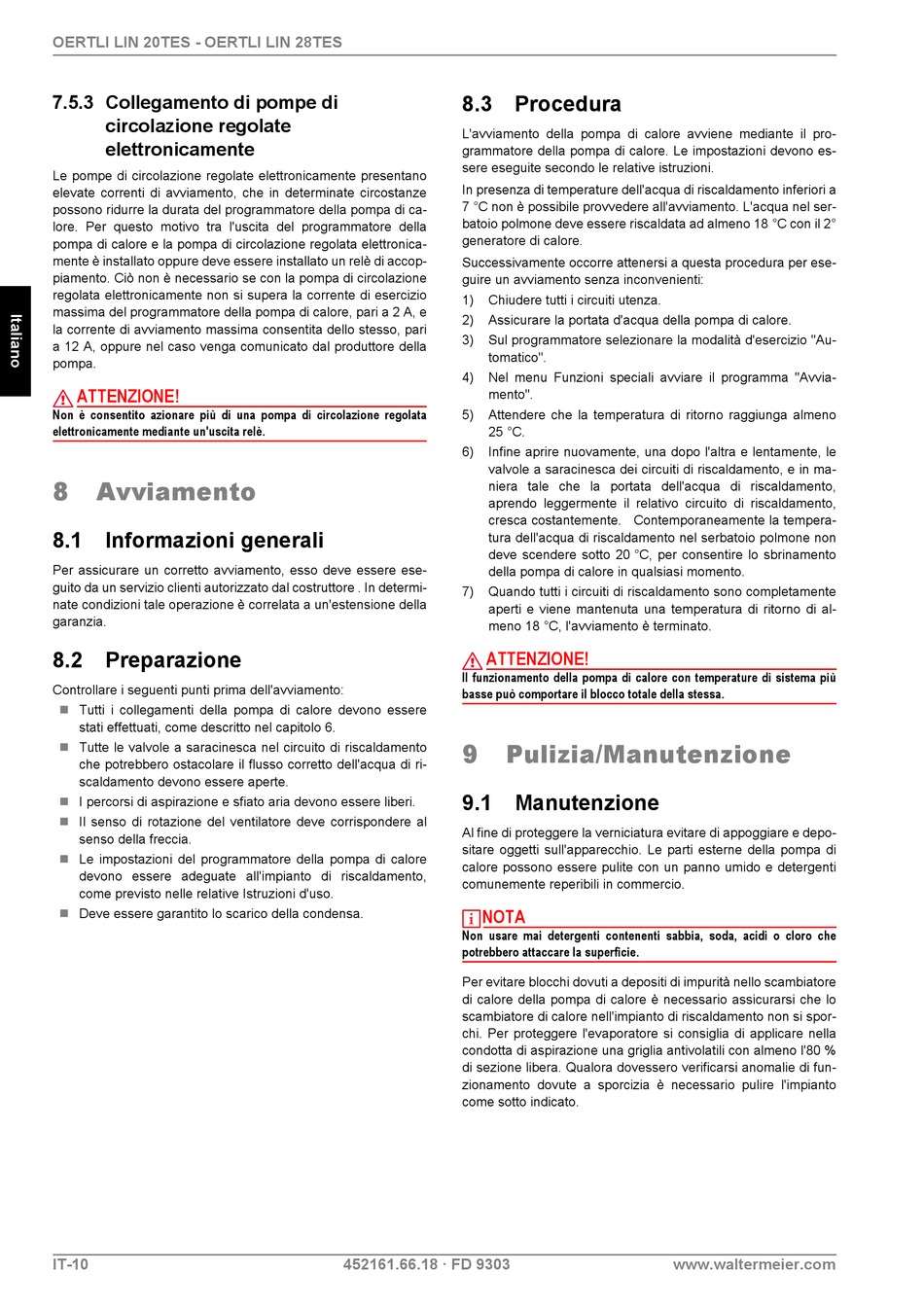

OERTLI LIN 20TES - OERTLI LIN 28TES
7.5.3 Collegamento di pompe di
circolazione regolate
elettronicamente
Le pompe di circolazione regolate elettronicamente presentano
elevate correnti di avviamento, che in determinate circostanze
possono ridurre la durata del programmatore della pompa di ca-
lore. Per questo motivo tra l'uscita del programmatore della
pompa di calore e la pompa di circolazione regolata elettronica-
mente è installato oppure deve essere installato un relè di accop-
piamento. Ciò non è necessario se con la pompa di circolazione
regolata elettronicamente non si supera la corrente di esercizio
massima del programmatore della pompa di calore, pari a 2 A, e
la corrente di avviamento massima consentita dello stesso, pari
a 12 A, oppure nel caso venga comunicato dal produttore della
pompa.
ATTENZIONE!
Non è consentito azionare più di una pompa di circolazione regolata
elettronicamente mediante un'uscita relè.
8

Avviamento

8.1 Informazioni generali

Per assicurare un corretto avviamento, esso deve essere ese-
guito da un servizio clienti autorizzato dal costruttore . In determi-
nate condizioni tale operazione è correlata a un'estensione della
garanzia.

8.2 Preparazione

Controllare i seguenti punti prima dell'avviamento:
 Tutti i collegamenti della pompa di calore devono essere
stati effettuati, come descritto nel capitolo 6.
Tutte le valvole a saracinesca nel circuito di riscaldamento

che potrebbero ostacolare il flusso corretto dell'acqua di ri-
scaldamento devono essere aperte.
 I percorsi di aspirazione e sfiato aria devono essere liberi.
 Il senso di rotazione del ventilatore deve corrispondere al
senso della freccia.
Le impostazioni del programmatore della pompa di calore

devono essere adeguate all'impianto di riscaldamento,
come previsto nelle relative Istruzioni d'uso.
 Deve essere garantito lo scarico della condensa.
IT-10

8.3 Procedura

L'avviamento della pompa di calore avviene mediante il pro-
grammatore della pompa di calore. Le impostazioni devono es-
sere eseguite secondo le relative istruzioni.
In presenza di temperature dell'acqua di riscaldamento inferiori a
7 °C non è possibile provvedere all'avviamento. L'acqua nel ser-
batoio polmone deve essere riscaldata ad almeno 18 °C con il 2°
generatore di calore.
Successivamente occorre attenersi a questa procedura per ese-
guire un avviamento senza inconvenienti:
1) Chiudere tutti i circuiti utenza.
2) Assicurare la portata d'acqua della pompa di calore.
3) Sul programmatore selezionare la modalità d'esercizio "Au-
tomatico".
4) Nel menu Funzioni speciali avviare il programma "Avvia-
mento".
5) Attendere che la temperatura di ritorno raggiunga almeno
25 °C.
6) Infine aprire nuovamente, una dopo l'altra e lentamente, le
valvole a saracinesca dei circuiti di riscaldamento, e in ma-
niera tale che la portata dell'acqua di riscaldamento,
aprendo leggermente il relativo circuito di riscaldamento,
cresca costantemente. Contemporaneamente la tempera-
tura dell'acqua di riscaldamento nel serbatoio polmone non
deve scendere sotto 20 °C, per consentire lo sbrinamento
della pompa di calore in qualsiasi momento.
7) Quando tutti i circuiti di riscaldamento sono completamente
aperti e viene mantenuta una temperatura di ritorno di al-
meno 18 °C, l'avviamento è terminato.
ATTENZIONE!
Il funzionamento della pompa di calore con temperature di sistema più
basse può comportare il blocco totale della stessa.
9

Pulizia/Manutenzione

9.1 Manutenzione

Al fine di proteggere la verniciatura evitare di appoggiare e depo-
sitare oggetti sull'apparecchio. Le parti esterne della pompa di
calore possono essere pulite con un panno umido e detergenti
comunemente reperibili in commercio.
NOTA
Non usare mai detergenti contenenti sabbia, soda, acidi o cloro che
potrebbero attaccare la superficie.
Per evitare blocchi dovuti a depositi di impurità nello scambiatore
di calore della pompa di calore è necessario assicurarsi che lo
scambiatore di calore nell'impianto di riscaldamento non si spor-
chi. Per proteggere l'evaporatore si consiglia di applicare nella
condotta di aspirazione una griglia antivolatili con almeno l'80 %
di sezione libera. Qualora dovessero verificarsi anomalie di fun-
zionamento dovute a sporcizia è necessario pulire l'impianto
come sotto indicato.
