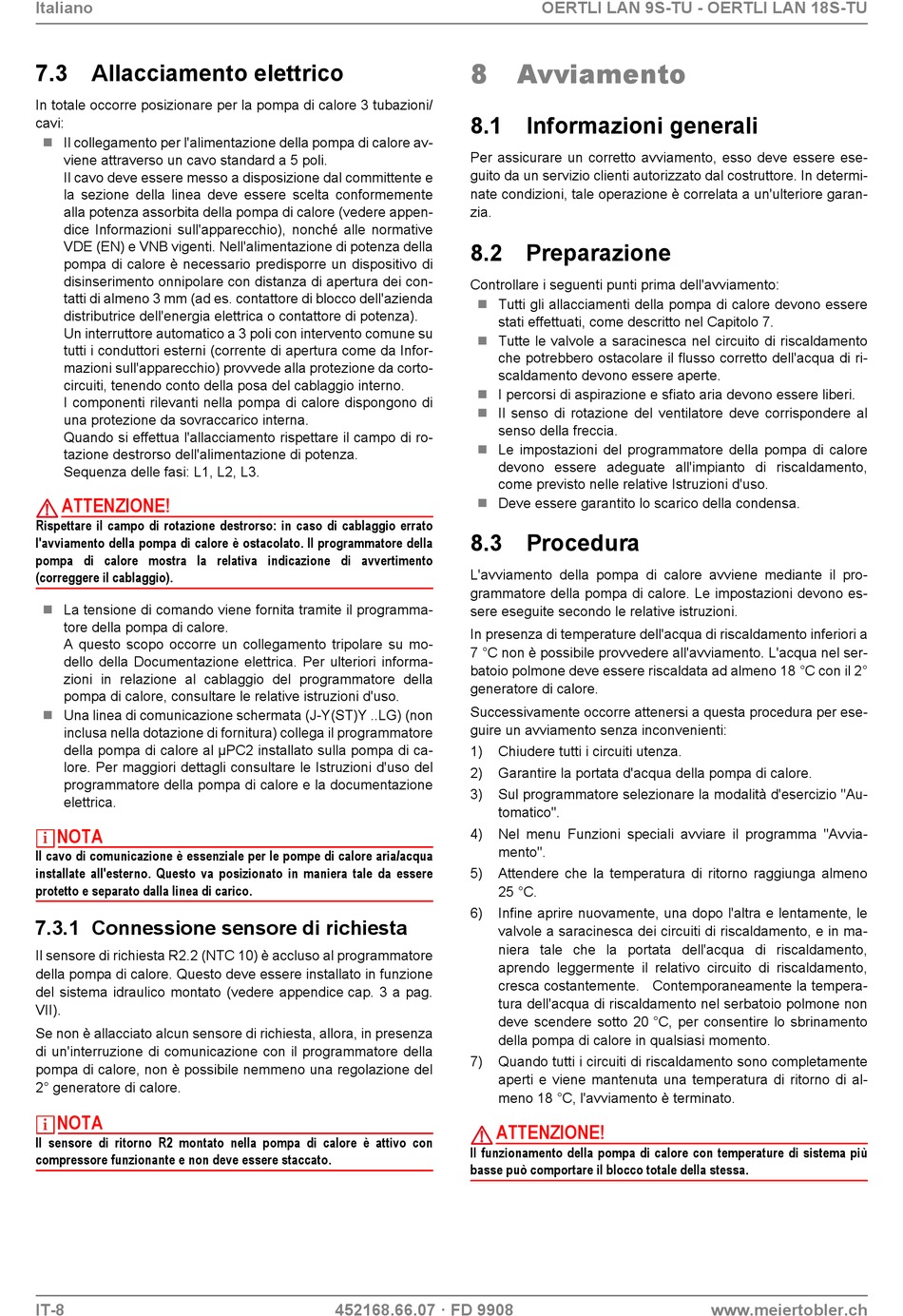

Italiano

7.3 Allacciamento elettrico

In totale occorre posizionare per la pompa di calore 3 tubazioni/
cavi:
 Il collegamento per l'alimentazione della pompa di calore av-
viene attraverso un cavo standard a 5 poli.
Il cavo deve essere messo a disposizione dal committente e
la sezione della linea deve essere scelta conformemente
alla potenza assorbita della pompa di calore (vedere appen-
dice Informazioni sull'apparecchio), nonché alle normative
VDE (EN) e VNB vigenti. Nell'alimentazione di potenza della
pompa di calore è necessario predisporre un dispositivo di
disinserimento onnipolare con distanza di apertura dei con-
tatti di almeno 3 mm (ad es. contattore di blocco dell'azienda
distributrice dell'energia elettrica o contattore di potenza).
Un interruttore automatico a 3 poli con intervento comune su
tutti i conduttori esterni (corrente di apertura come da Infor-
mazioni sull'apparecchio) provvede alla protezione da corto-
circuiti, tenendo conto della posa del cablaggio interno.
I componenti rilevanti nella pompa di calore dispongono di
una protezione da sovraccarico interna.
Quando si effettua l'allacciamento rispettare il campo di ro-
tazione destrorso dell'alimentazione di potenza.
Sequenza delle fasi: L1, L2, L3.
ATTENZIONE!
Rispettare il campo di rotazione destrorso: in caso di cablaggio errato
l'avviamento della pompa di calore è ostacolato. Il programmatore della
pompa di calore mostra la relativa indicazione di avvertimento
(correggere il cablaggio).
 La tensione di comando viene fornita tramite il programma-
tore della pompa di calore.
A questo scopo occorre un collegamento tripolare su mo-
dello della Documentazione elettrica. Per ulteriori informa-
zioni in relazione al cablaggio del programmatore della
pompa di calore, consultare le relative istruzioni d'uso.
 Una linea di comunicazione schermata (J-Y(ST)Y ..LG) (non
inclusa nella dotazione di fornitura) collega il programmatore
della pompa di calore al µPC2 installato sulla pompa di ca-
lore. Per maggiori dettagli consultare le Istruzioni d'uso del
programmatore della pompa di calore e la documentazione
elettrica.
NOTA
Il cavo di comunicazione è essenziale per le pompe di calore aria/acqua
installate all'esterno. Questo va posizionato in maniera tale da essere
protetto e separato dalla linea di carico.
7.3.1 Connessione sensore di richiesta
Il sensore di richiesta R2.2 (NTC 10) è accluso al programmatore
della pompa di calore. Questo deve essere installato in funzione
del sistema idraulico montato (vedere appendice cap. 3 a pag.
VII).
Se non è allacciato alcun sensore di richiesta, allora, in presenza
di un'interruzione di comunicazione con il programmatore della
pompa di calore, non è possibile nemmeno una regolazione del
2° generatore di calore.
NOTA
Il sensore di ritorno R2 montato nella pompa di calore è attivo con
compressore funzionante e non deve essere staccato.
IT-8
8

8.1 Informazioni generali

Per assicurare un corretto avviamento, esso deve essere ese-
guito da un servizio clienti autorizzato dal costruttore. In determi-
nate condizioni, tale operazione è correlata a un'ulteriore garan-
zia.

8.2 Preparazione

Controllare i seguenti punti prima dell'avviamento:
 Tutti gli allacciamenti della pompa di calore devono essere
stati effettuati, come descritto nel Capitolo 7.
 Tutte le valvole a saracinesca nel circuito di riscaldamento
che potrebbero ostacolare il flusso corretto dell'acqua di ri-
scaldamento devono essere aperte.
 I percorsi di aspirazione e sfiato aria devono essere liberi.
 Il senso di rotazione del ventilatore deve corrispondere al
senso della freccia.
 Le impostazioni del programmatore della pompa di calore
devono essere adeguate all'impianto di riscaldamento,
come previsto nelle relative Istruzioni d'uso.
 Deve essere garantito lo scarico della condensa.

8.3 Procedura

L'avviamento della pompa di calore avviene mediante il pro-
grammatore della pompa di calore. Le impostazioni devono es-
sere eseguite secondo le relative istruzioni.
In presenza di temperature dell'acqua di riscaldamento inferiori a
7 °C non è possibile provvedere all'avviamento. L'acqua nel ser-
batoio polmone deve essere riscaldata ad almeno 18 °C con il 2°
generatore di calore.
Successivamente occorre attenersi a questa procedura per ese-
guire un avviamento senza inconvenienti:
1) Chiudere tutti i circuiti utenza.
2) Garantire la portata d'acqua della pompa di calore.
3) Sul programmatore selezionare la modalità d'esercizio "Au-
tomatico".
4) Nel menu Funzioni speciali avviare il programma "Avvia-
mento".
5) Attendere che la temperatura di ritorno raggiunga almeno
25 °C.
6) Infine aprire nuovamente, una dopo l'altra e lentamente, le
valvole a saracinesca dei circuiti di riscaldamento, e in ma-
niera tale che la portata dell'acqua di riscaldamento,
aprendo leggermente il relativo circuito di riscaldamento,
cresca costantemente. Contemporaneamente la tempera-
tura dell'acqua di riscaldamento nel serbatoio polmone non
deve scendere sotto 20 °C, per consentire lo sbrinamento
della pompa di calore in qualsiasi momento.
7) Quando tutti i circuiti di riscaldamento sono completamente
aperti e viene mantenuta una temperatura di ritorno di al-
meno 18 °C, l'avviamento è terminato.
ATTENZIONE!
Il funzionamento della pompa di calore con temperature di sistema più
basse può comportare il blocco totale della stessa.
452168.66.07 · FD 9908
OERTLI LAN 9S-TU - OERTLI LAN 18S-TU
