Systembeschreibung
8021261/V1-0/2017-04| SICK
Irrtümer und Änderungen vorbehalten
Das TRANSIC Extractive System wird zur Messung und Überwachung von Sauerstoff im
industriellen Bereich eingesetzt.
Das zu messende Gas wird am Prozess durch eine Sonde entnommen (extraktiv) und dem
TRANSIC Extractive System über Messgasleitungen zugeführt.

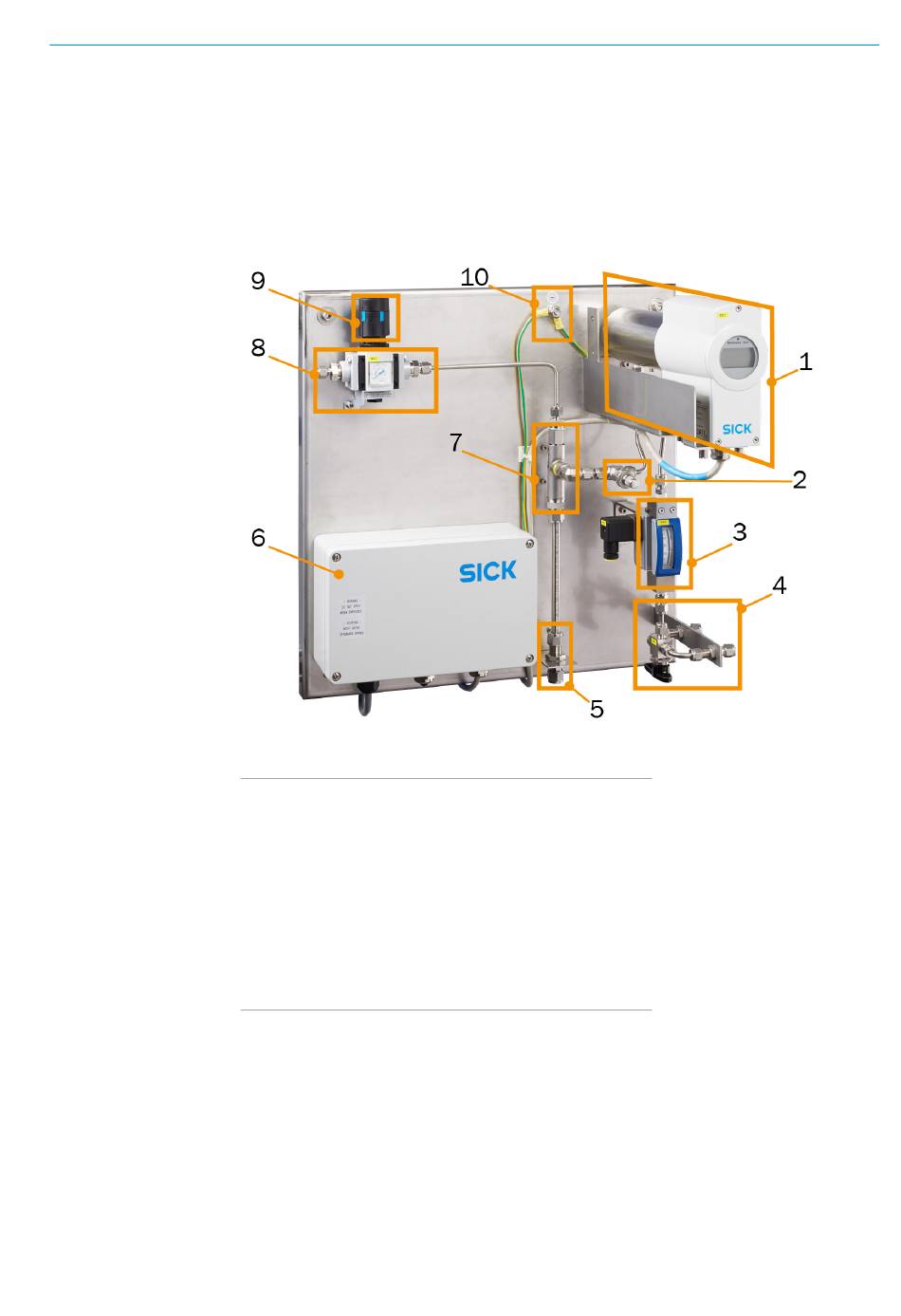

Abb. 1: TRANSIC Extractive Systemkomponenten
Legende
1
TRANSIC151LP
2
Nadelventil
3
Durchflussmesser
4
Manuelles Umschaltventil Messgas/Referenzgas
5
Mess- und Treibgasauslass
6
Spannungsversorgung
7
Injektorpumpe
8
Treibgaseinlass
9
Druckregelventil
10
Erdungspunkt
SYSTEMBESCHREIBUNG
B E T R I E B S A N L E I T U N G | TRANSIC Extractive
3
