Wichtig!
Das 5 adrige Anschlußkabel (Abb. 4) enthält
folgende Leiter:
Grün/Gelb - Erde
Blau
- Null
Braun
- Phase L1
Schwarz
- Phase L2
Schwarz
- Phase L3

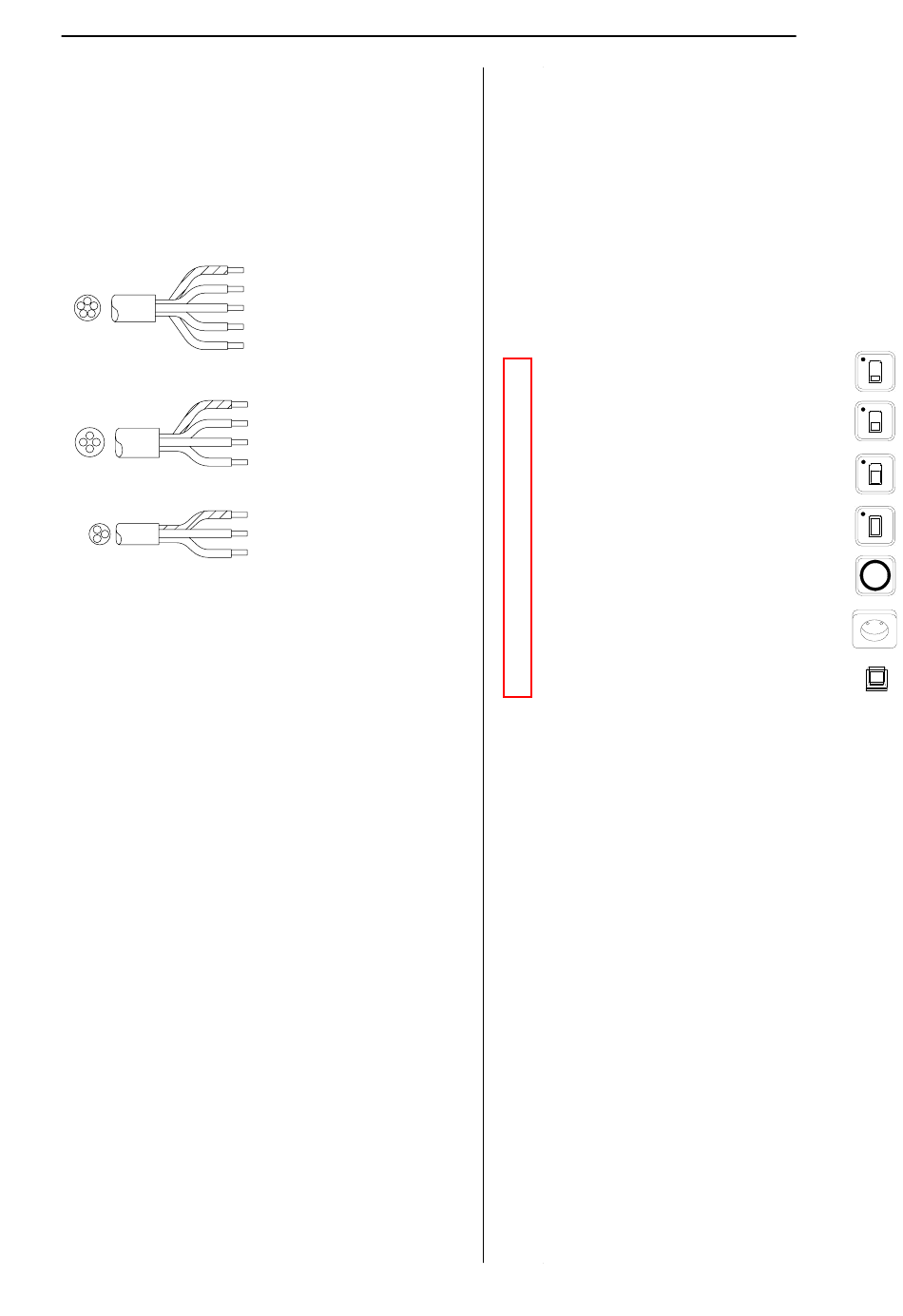

Abb. 4
Abb. 5
Abb. 6
3.3 Wasseranschluß
Die bauseitige Installation endet
unmittelbar an der Maschine mit dem gut
zugänglichen vorschriftsmäßigen
Hauptabsperrhahn G3/4".
Der Mindestwasserdruck in der Zuleitung
darf 1,5 bar Fließdruck bei 4L/min nicht
unterschreiten.
3.4 Überlaufanschluß
Schließen Sie den Überlaufanschluß
der Favoriet Combi an eine offene
Verbindung mit dem Ablauf (mit
Geruchsverschluß), so daß bei einer
evtl. Störung oder Wartungsarbeiten der
Überschuß an Wasser abfließen kann.
3.5 Aufstellung auf ein Buffet
Stellen Sie die Maschine in Buffethöhe
und auf eine feste, flache Unterlage.
1. Überprüfen Sie, bevor das Gerät
angeschloßen wird, ob die Netzspannung
mit der auf dem Typenschild angegeben
Spannung übereinstimmt.
2. Entscheiden Sie wo der Maschine auf
dem Buffet stehen soll.
3. Bohren Sie die Durchführungen in die
Theke, siehe Abb. 3.
4. Montieren Sie die mitgelieferten Gummi
füße unter der Grundplatte.
08/98
Grün/Gelb - Erde
(E)
Blau
- Null
(N)
Braun
- Phase
(L1)
Schwarz - Phase
(L2)
Schwarz - Phase
(L3)
Grün/Gelb - Erde
(E)
Braun
- Phase
(L1)
Schwarz - Phase
(L2)
Schwarz - Phase
(L3)
Grün/Gelb - Erde
(E)
Blau
- Null
(N)
Braun
- Phase
(L1)
5. Schließen Sie der elektrische Anschluß,
Wasseranschluß und Überlaufschlauch an.
6. Stellen Sie das Tropfrost vor die
Maschine.
7. Stellen Sie die Behälter auf den
Zentrierrand, legen Sie den Kaffeemischer
in den Behälter hinein. Setzen Sie den
Wasserverteilerdeckel auf den Filter und
stellen Sie dieses auf den Behälter.
8. Drehen Sie den Schwenkhahn über den
Mittelpunkt dieses Deckels.
4. BEDIENUNGSFELD (ABB. 2)
A - 1/4 Behälter
B - 1/2 Behälter
C - 3/4 Behälter
D - 1/1 Behälter
E - Stoptaste
F - Steckdose für Behälter DE
H - Ein-/Ausschalter Behälter DE
5. INBETRIEBNAHME
Bevor ein neues Gerät in Betrieb genommen
werden kann, muß erst Kapitel 3. Installation
beachtet werden.
1. Reinigen Sie das Innenreservoir mit
einem sauberen feuchten Tuch.
2. Stecken Sie die Behälteranschlußkabel
mit dem Gerätestecker hinten in die
Behälter und mit die Stecker in die
Steckdose auf der Säule (Abb. 2G).
Schalten Sie die Behälter ein mittels die
Schalter (Abb. 2F). Der Behälter heizt auf.
3. Nehmen Sie den Durchlauferhitzer
in Betrieb durch auf die 1/4 Kanne Taste
zu drücken (Abb. 2A). Die Maschine füllt
sich
und des durchlaufprozeß fängt an.
4. Mit der Stopptaste (Abb. 2E) kann der
Zubereitungsvorgang in jedem
gewünschten Moment abgebrochen
werden.
5. Der Durchlauferhitzer ist gebrauchsfertig
nachdem das Signal erklungen ist.
5
Animo
STOP
FC GL / GLD
