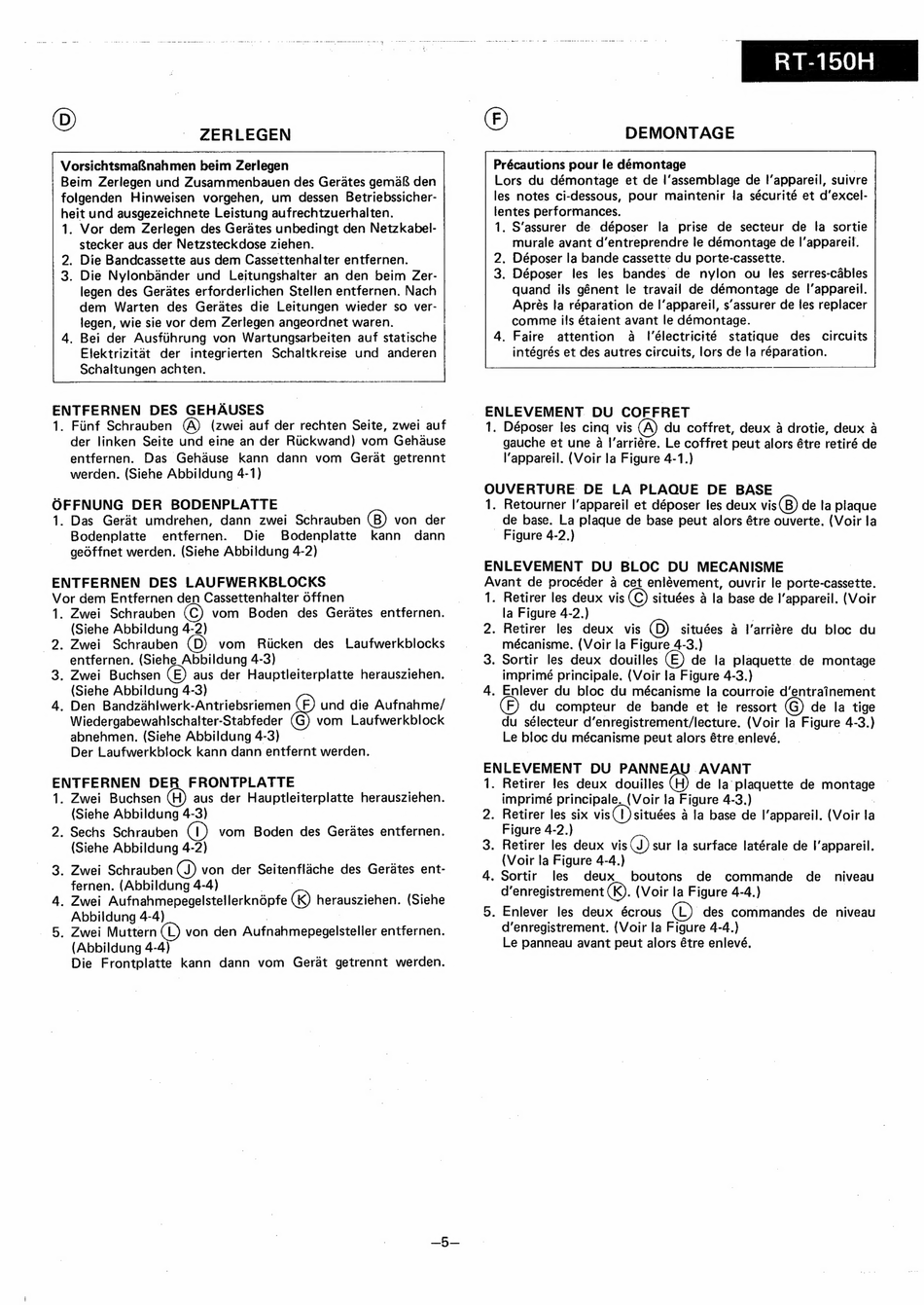

ZERLEGEN
Vorsichtsmaknahmen beim Zerlegen
Beim Zerlegen und Zusammenbauen des Gerates gemafS den
folgenden Hinweisen vorgehen, um dessen Betriebssicher-
heit und ausgezeichnete Leistung aufrechtzuerhalten.
. Vor dem Zerlegen des Gerates unbedingt den Netzkabel-
stecker aus der Netzsteckdose ziehen.
. Die Bandcassette aus dem Cassettenhalter entfernen.
. Die Nylonbander und Leitungshalter an den beim Zer-
legen des Gerates erforderlichen Stellen entfernen. Nach
dem Warten des Gerates die Leitungen wieder so ver-
legen, wie sie vor dem Zerlegen angeordnet waren.
. Bei der Ausftihrung von Wartungsarbeiten auf statische
Flektrizitat der integrierten Schaltkreise und anderen
Schaltungen achten.
ENTFERNEN DES GEHAUSES :
1. Fiinf Schrauben (@) (zwei auf der rechten Seite, zwei auf
der linken Seite und eine an der Rlickwand) vom Gehause
entfernen. Das Gehause kann dann vom Gerat getrennt
werden. (Siehe Abbildung 4-1)
OFFNUNG DER BODENPLATTE |
1. Das Gerat umdrehen, dann zwei Schrauben (B) von der
Bodenplatte entfernen. Die Bodenplatte kann dann
gedffnet werden. (Siehe Abbildung 4-2)
ENTFERNEN DES LAUFWERKBLOCKS
Vor dem Entfernen den Cassettenhalter offnen
1. Zwel Schrauben vom Boden des Gerates entfernen.
(Siehe Abbildung 4-2)
2. Zwei Schrauben vom Rucken des Laufwerkblocks
entfernen. (Siehe_Abbildung 4-3)
3. Zwei Buchsen aus der Hauptleiterplatte herausziehen.
(Siehe Abbildung 4-3) |
4. Den Bandzahiwerk-Antriebsriemen und die Aufnahme/
Wiedergabewahlscha!ter-Stabfeder vom Laufwerkblock
abnehmen. (Siehe Abbildung 4-3)
Der Laufwerkblock kann dann entfernt werden.
ENTFERNEN DER FRONTPLATTE
1. Zwei Buchsen aus der Hauptleiterplatte herausziehen.
(Siehe Abbildung 4-3)
2. Sechs Schrauben C1)
(Siehe Abbildung 4-2)
3. Zwei Schrauben (J) von der Seitenflache des Gerates ent-
fernen. (Abbildung 4-4)
4. Zwei AitachinebensierelleRinpie herausziehen. (Siehe
Abbildung 4-4)
5. Zwei Muttern
(Abbildung 4-4)
Die Frontplatte Kann dann vom Gerat getrennt werden.
vom Boden des Gerates entfernen.
von den Aufnahmepegelstelier entfernen.
_5—
S B RT-150H ~
DEMONTAGE
Précautions pour le démontage
Lors du démontage et de |'assemblage de !'appareil, suivre
les notes ci-dessous, pour maintenir la sécurité et d'excel-
lentes performances. | |
. S'assurer de déposer la prise de secteur de la sortie
murale avant d'entreprendre le démontage de I|'appareil.
. Déposer la bande cassette du porte-cassette.
. Déposer les les bandes de nylon ou les serres-cables
quand ils génent le travail de demontage de l'appareil.
Aprés la réparation de l'appareil, s'assurer de les replacer
comme its étaient avant le démontage.
. Faire attention a ('électricité statique des circuits
intégrés et des autres circuits, lors de la réparation.
ENLEVEMENT DU COFFRET
1. Déposer les cing vis du coffret, deux a drotie, deux a
gauche et une a l'arriére. Le coffret peut alors étre retiré de
l''appareil. (Voir la Figure 4-1.)
OUVERTURE DE LA PLAQUE DE BASE
1. Retourner l'appareil et déposer les deux vis(B) de la plaque
de base. La plaque de base peut alors étre ouverte. (Voir la
_ Figure 4-2.)
ENLEVEMENT DU BLOC DU MECANISME
Avant de procéder a cet enlévement, ouvrir le porte-cassette.
1. Retirer les deux vis situées a la base de I'appareil. (Voir
la Figure 4-2.) .
2. Retirer les deux vis situées a l'arriére du bloc du
mécanisme. (Voir la Figure 4-3.)
3. Sortir les deux douilles de la plaquette de montage
imprimé principale. (Voir la Figure 4-3.)
4. Enlever du bloc du mécanisme la courroie d'entrainement
du compteur de bande et le ressort de la tige
du sélecteur d'enregistrement/lecture. (Voir la Figure 4-3.)
Le bloc du mécanisme peut alors étre enlevé.
ENLEVEMENT DU PANNEAU AVANT
1. Retirer les deux douilles de la plaquette de montage
imprimé principale, (Voir fa Figure 4-3.)
2. Retirer les six vis! )situées 4 Ja base de l'appareil. (Voir la
Figure 4-2.)
3. Retirer les deux vis J) sur la surface laterale de l'appareil.
(Voir la Figure 4-4.)
4. Sortir les deux_ boutons de commande de_ niveau
d' enregistrement (K). (Voir la Figure 4-4.)
5, Enlever les deux écrous (L) des commandes de niveau
d'enregistrement. (Voir la Figure 4-4.)
Le panneau avant peut alors étre enlevé.
