(D)

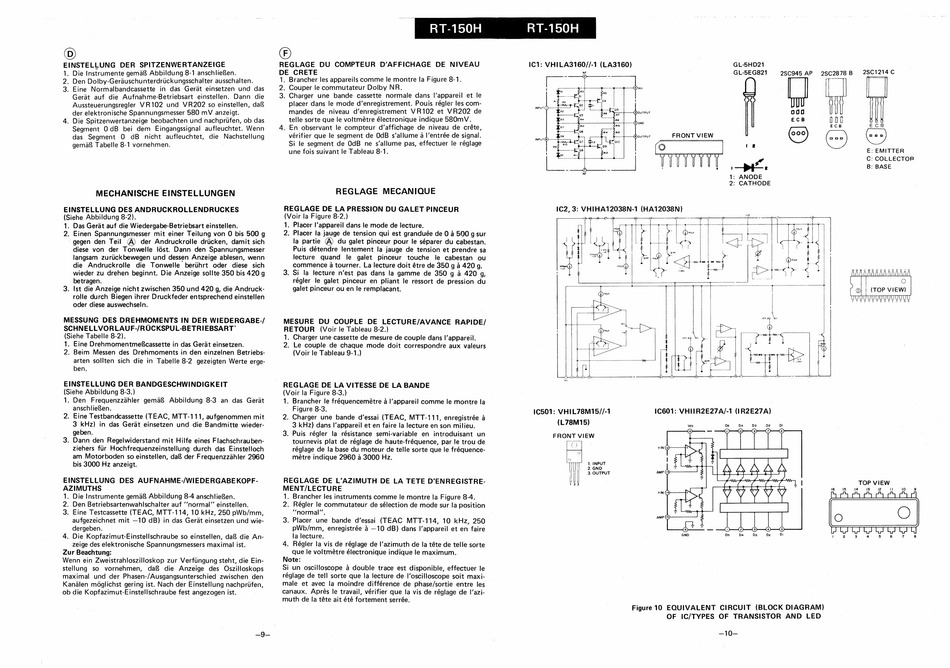

MECHANISCHE EINSTELLUNGEN
EINSTELLUNG DES ANDRUCKROLLENDRUCKES
(Siehe Abbildung 8-2). |
1. Das Gerat auf die Wiedergabe-Betriebsart einstellen.
2. Einen Spannungsmesser mit einer Teilung von O bis 500 g
~ gegen den Teil (@) der Andruckrolle driicken, damit sich
diese von der Tonwelle ldst. Dann den Spannungsmesser
langsam zuruckbewegen und dessen Anzeige ablesen, wenn
die Andruckrolle die Tonwelle beruhrt oder diese sich
wieder zu drehen beginnt. Die Anzeige sollte 350 bis 420 g
betragen.
3. Ist die Anzeige nicht zwischen 350 und 420 g, die Andruck-
rolle durch Biegen ihrer Druckfeder entsprechend einstellen
oder diese auswechseln.
MESSUNG DES DREHMOMENTS IN DER WIEDERGABE-/
SCHNELLVORLAUF-/RUCKSPUL-BETRIEBSART'
(Siehe Tabelle 8-2).
1. Eine DrehmomentmefRcassette in das Geriit einsetzen.
2. Beim Messen des Drehmoments in den einzelnen Betriebs-
arten sollten sich die in Tabelle 8-2 gezeigten Werte erge-
ben.
EINSTELLUNG DER BANDGESCHWINDIGKEIT
(Siehe Abbildung 8-3.)
1. Den Frequenzzahler gemak Abbildung 8-3 an das Gerat
anschliefgen.
2. Eine Testbandcassette (TEAC, MTT-111, aufgenommen mit
3 kHz) in das Gerat einsetzen und die Bandmitte wieder-
geben.
3. Dann den Regelwiderstand mit Hilfe eines Flachschrauben-
ziehers fur Hochfrequenzeinstellung durch das Einstelloch
am Motorboden so einstellen, da der Frequenzzahler 2960
bis 3000 Hz anzeigt.
EINSTELLUNG DES AUFNAHME-/WIEDERGABE KOPF-
AZIMUTHS
1. Die Instrumente gema& Abbildung 8-4 anschlieRen.
2. Den Betriebsartenwahlschalter auf ''normal"' einstellen.
3. Eine Testcassette (TEAC, MTT-114, 10 kHz, 250 pWb/mm,
aufgezeichnet mit —10 dB) in das Gerat einsetzen und wie-
dergeben.
4. Die Kopfazimut-Einstellschraube so einstellen, daf& die An-
zeige des elektronische Spannungsmessers maximal ist.
Zur Beachtung:
Wenn ein Zweistrahloszilloskop zur Verfungung steht, die Ein-
stellung so vornehmen, daf& die Anzeige des Oszilloskops
maximal und der Phasen-/Ausgangsunterschied zwischen den
Kanalen moglichst gering ist. Nach der Einstellung nachprufen,
ob die Kopfazimut-Einstellschraube fest angezogen ist.
RT-150H
REGLAGE MECANIQUE
REGLAGE DE LA PRESSION DU GALET PINCEUR
(Voir la Figure 8-2.) |
1. Placer l'appareil dans le mode de lecture.
2. Placer la jauge de tension qui est granduée de 0 a 500 g sur
la partie A) du galet pinceur pour le séparer du cabestan.
Puis détendre lentement la jauge de tension et prendre sa
lecture quand le galet pinceur touche le cabestan ou
commence a tourner. La lecture doit étre de 350 g a 420 g.
3. Si la lecture n'est pas dans la gamme de 350 g a 420 g,
régler le galet pinceur en pliant le ressort de pression du
galet pinceur ou en le remplacant.
MESURE DU COUPLE DE LECTURE/AVANCE RAPIDE/
RETOUR (Voir le Tableau 8-2.)
1. Charger une cassette de mesure de couple dans |'appareil.
2. Le couple de chaque mode doit correspondre aux valeurs
(Voir le Tableau 9-1.)
REGLAGE DE LA VITESSE DE LA BANDE
(Voir la Figure 8-3.)
1. Brancher le fréquencemétre a |'appareil comme le montre la
Figure 8-3.
2. Charger une bande d'essai (TEAC, MTT-111, enregistrée a
3 kHz) dans Il'appareil et en faire la lecture en son milieu.
3. Puis régler la résistance semi-variable en introduisant un
tournevis plat de réglage de haute-fréquence, par le trou de
réglage de la base du moteur de telle sorte que le fréquence-
metre indique 2960 a 3000 Hz.
REGLAGE DE L'AZIMUTH DE LA TETE D'ENREGISTRE-
MENT/LECTURE
1. Brancher les instruments comme le montre la Figure 8-4.
2. Reégler le commutateur de sélection de mode sur la position
"normal".
3. Placer une bande d'essai (TEAC MTT-114, 10 kHz, 250
pWb/mm, enregistrée € —10 dB) dans I'appareil et en faire
la lecture.
4. Régler la vis de réglage de l'azimuth de la téte de telle sorte
que le voltmétre électronique indique le maximum.
Note:
Si un oscilloscope a double trace est disponible, effectuer le
réglage de tell sorte que la lecture de |'oscilloscope soit maxi-
male et avec la moindre différence de phase/sortie entre les |
canaux. Apres le travail, vérifier que la vis de réglage de I'azi-
muth de la téte ait été fortement serrée.
RT-150H
IC1: VEERS NCU (LA3160)
1C501: VHIL78M15//-1
(L78M15)
FRONT VIEW
1. INPUT
2.GND
3. OUTPUT
1C601: VHIIR2E27A/-1 (IR2ZE27A)
>. D4 D Os 3 D2 D!
_ (1) ——(10-)- 9)
+iN ts nena
AEBS |
Pian ian
AMP (13)
+iN (14)
(3)—(4)
: De D3 D2 ae
TOP VIEW
13 12
Figure 10 EQUIVALENT CIRCUIT (BLOCK DIAGRAM)
OF IC/TYPES OF TRANSISTOR AND LED
