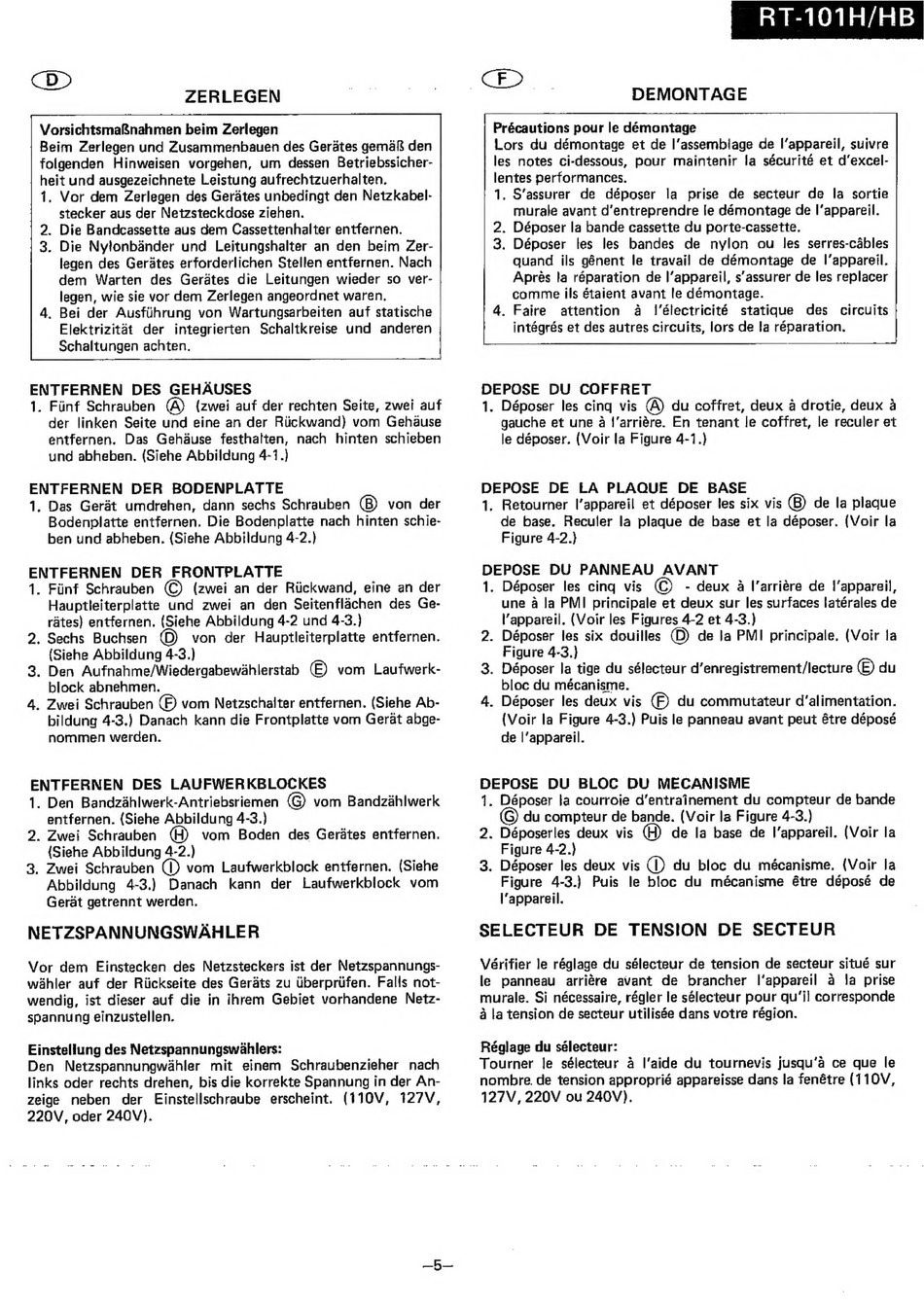

ZERLEGEN
VorsichtsmaRnahmen beim Zerlegen
Beim Zerlegen und Zusammenbauen des Gerates gemaf den
folgenden
Hinweisen
vorgehen,
um dessen Betriebssicher-
heit und ausgezeichnete Leistung aufrechtzuerhalten.
1. Vor dem Zerlegen des Gerates unbedingt den Netzkabel-
stecker aus der Netzsteckdose ziehen.
2. Die Bandcassette aus dem Cassettenhalter entfernen.
3. Die Nylonbadnder und Leitungshalter an den beim Zer-
legen des Gerates erforderlichen Stellen entfernen. Nach
dem
Warten
des Geradtes die Leitungen wieder so ver-
legen, wie sie vor dem Zerlegen angeordnet waren.
4. Bei der Ausfiihrung von Wartungsarbeiten auf statische
Elektrizitat
der integrierten
Schaltkreise und anderen
Schaltungen achten.
ENTFERNEN
DES
GEHAUSES
1. Fiinf Schrauben
@
{zwei auf der rechten Seite, zwei auf
der linken Seite und eine an der Riickwand} vom Gehause
entfernen.
Das Gehaduse
festhalten,
nach
hinten schieben
und abheben. (Siehe Abbildung 4-1.)
ENTFERNEN
DER
BODENPLATTE
1. Das Gerat
umdrehen,
dann sechs Schrauben
von der
Bodenplatte entfernen, Die Bodenplatte nach hinten schie-
ben und abheben. (Siehe Abbiidung 4-2.)
ENTFERNEN
DER
FRONTPLATTE
1. Fiinf Schrauben
(© (zwei an der Riickwand, eine an der
Hauptleiterplatte
und zwei an den Seitenflachen des Ge-
rates} entfernen. (Siehe Abbildung 4-2 und 4-3.)
2. Sechs
Buchsen
von der Hauptleiterplatte entfernen.
(Siehe Abbildung 4-3.)
3. Den Aufnahme/Wiedergabewahlerstab
(©) vom
Laufwerk-
block abnehmen.
4, Zwei Schrauben (F) vom Netzschaiter entfernen. (Siehe Ab-
bildung 4-3.) Danach kann die Frontplatte vom Gerat abge-
nommen werden.
ENTFERNEN
DES
LAUFWERKBLOCKES
1. Den Bandzahiwerk-Antriebsriemen
() vom Bandzahlwerk
entfernen. (Siehe Abbildung 4-3.)
2. Zwei Schrauben
vom
Boden
des Gerates entfernen.
{Siehe Abbildung 4-2.)
NETZSPANNUNGSWAHLER
Vor dem Einstecken des Netzsteckers ist der Netzspannungs-
wahler auf der Riickseite des Gerats zu Uberprifen. Falls not-
wendig, ist dieser auf die in ihrem Gebiet vorhandene
Netz-
spannung einzustellen.
Einstellung des Netzspannungswahlers:
Den
Netzspannungwahler
mit einem
Schraubenzieher
nach
links oder rechts drehen, bis die korrekte Spannung in der An-
zeige
neben
der
Einstellschraube
erscheint.
(110V,
127V,
220V, oder 240V}.
a
RT-101H/HB
DEMONTAGE
Précautions pour le démontage
Lors du démontage et de I'assemblage de l'appareil, suivre
les notes ci-dessous, pour maintenir la sécurité et d'excel-
lentes performances.
1, S'assurer
de déposer
la prise de secteur de la sortie
murale avant d'entreprendre le démontage de I'appareil.
2. Déposer la bande cassette du porte-cassette,
3. Déposer
les les bandes
de nylon
ou les serres-cables
quand ils génent le travai! de démontage
de l'appareil.
Aprés fa réparation de |'appareil, s'assurer de les replacer
comme ils étaient avant le démontage.
4. Faire
attention
a /'électricité
statique
des
circuits
intégrés et des autres circuits, lors de la réparation.
DEPOSE
DU COFFRET
1. Déposer les cinq vis @& du coffret, deux a drotie, deux a
gauche et une a I'arriére. En tenant le coffret, le reculer et
le déposer. (Voir la Figure 4-1.}
DEPOSE
DE
LA PLAQUE
DE
BASE
DEPOSE
DU PANNEAU
AVANT
1. Déposer les cing vis
- deux a l'arriére de |'appareil,
une a la PMI principale et deux sur les surfaces latérales de
Vappareil. (Voir les Figures 4-2 et 4-3.)
2. Déposer les six douilles
)
de ta PMI principale. (Voir la
Figure 4-3.)
3. Déposer la tige du sélecteur d'enregistrement/lecture ® du
bloc du mécanisme.
4. Déposer les deux vis (F) du commutateur d'alimentation.
(Voir la Figure 4-3.) Puis le panneau avant peut étre déposé
de |'appareil.
DEPOSE
DU BLOC
DU MECANISME
1. Déposer fa courroie d'entrainement du compteur de bande
du compteur de bande. (Voir la Figure 4-3.)
2. Déposerles deux vis
de la base de l'appareil. (Voir la
Figure 4-2.)
3. Déposer les deux vis (1) du bloc du mécanisme.
(Voir la
Figure 4-3.) Puis le bloc du mécanisme
étre déposé de
l'appareil.
SELECTEUR
DE TENSION
DE SECTEUR
Vérifier le réglage du sélecteur de tension de secteur situé sur
le panneau
arriére
avant
de brancher
l'appareil
a 'a prise
murale. Si nécessaire, régler le sélecteur pour qu''il corresponde
a la tension de secteur utilisée dans votre région.
Réglage du sélecteur:
Tourner
le sélecteur 4 l'aide du tournevis jusqu'a ce que le
nombre. de tension approprié appareisse dans la fenétre (110V,
127V, 220V ou 240V).
