Vorsicht:
Vor dem Zerlegen, unbedingt den Netzadapter, die Batterien,
die Bandcassette, den Stecker usw. vom Gerat entfernen.
Den
Abstimmknopf
drehen und den Zeiger auf der linken
Seite einstellen,

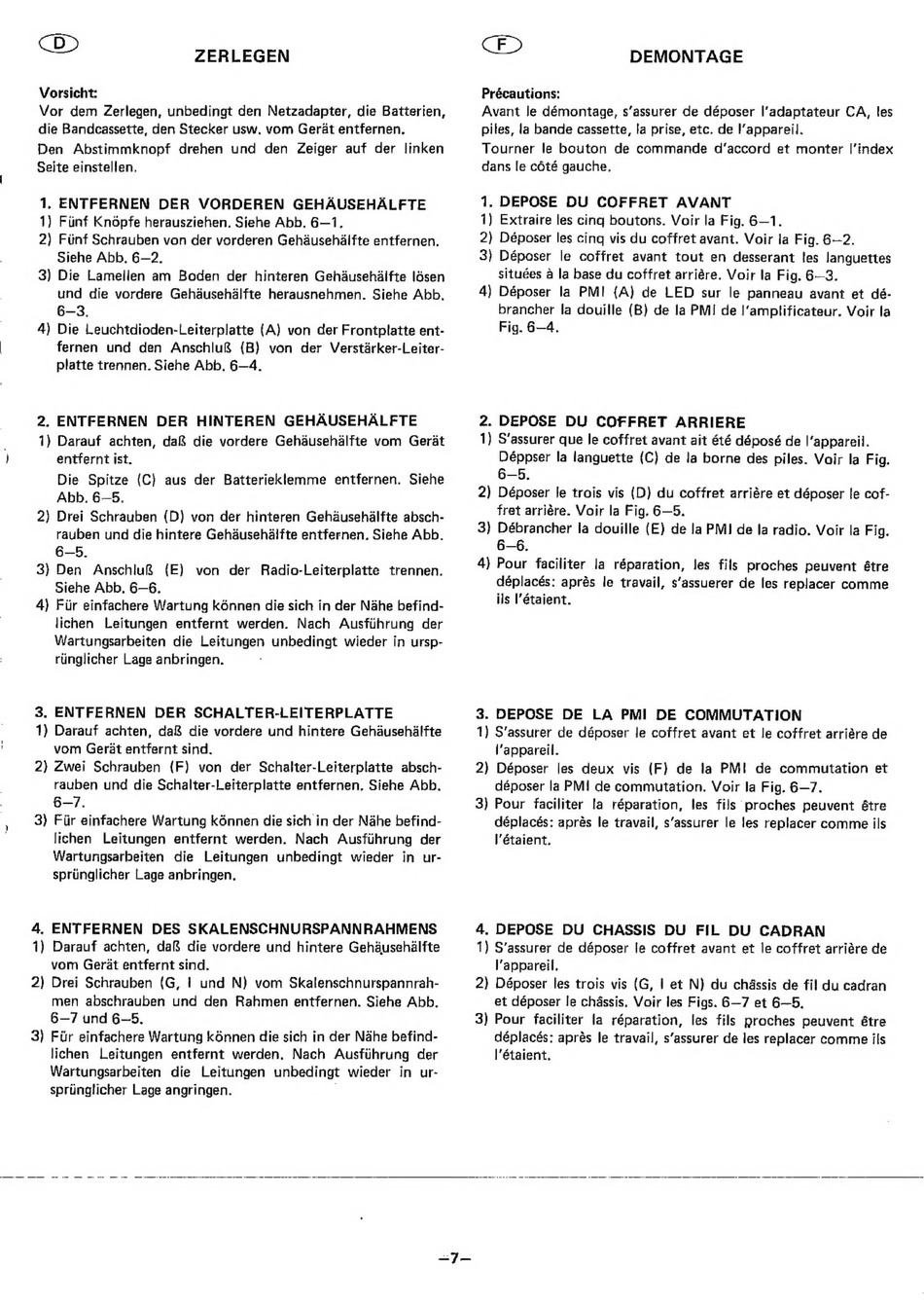

ZERLEGEN
1. ENTFERNEN
DER
VORDEREN
GEHAUSEHALFTE
1) Fuinf Knopfe herausziehen. Siehe Abb. 6—1.
2) Fiinf Schrauben von der vorderen Gehausehdaifte entfernen.
Siehe Abb. 6—2.
3) Die Lamellen am Boden der hinteren Gehausehalfte ldésen
und die vordere Gehausehalfte
herausnehmen. Siehe Abb.
6-3.
4) Die Leuchtdioden-Leiterplatte (A) von der Frontplatte ent-
fernen
und den Anschlu&
(B) von der Verstarker-Leiter-
platte trennen. Siehe Abb. 6—4.
2. ENTFERNEN
DER
HINTEREN
GEHAUSEHALFTE
1} Darauf achten, da& die vordere Gehausehalfte
vom
Gerat
entfernt Ist.
Die Spitze (C} aus der Batterieklemme
entfernen.
Siehe
Abb, 6—5.
2) Drei Schrauben (D) von der hinteren Gehdusehalfte absch-
rauben und die hintere Gehausehalfte entfernen. Siehe Abb.
6—5.
3) Den
Anschlu&
(E) von
der
Radio-Leiterplatte
trennen.
Siehe Abb, 6-6.
4) Fir einfachere Wartung k6nnen die sich in der Nahe befind-
lichen
Leitungen entfernt werden.
Nach
Ausfihrung
der
Wartungsarbeiten
die Leitungen unbedingt wieder in ursp-
riinglicher Lage anbringen.
3. ENTFERNEN
DER
SCHALTER-LEITERPLATTE
1) Darauf achten, da& die vordere und hintere Gehausehalfte
vom Gerat entfernt sind.
2) Zwei Schrauben
{F) von der Schalter-Leiterplatte absch-
rauben und die Schalter-Leiterplatte entfernen. Siehe Abb.
6-7.
3) Fir einfachere Wartung kénnen die sich in der Nahe befind-
lichen
Leitungen entfernt werden.
Nach
Ausfihrung der
Wartungsarbeiten
die
Leitungen
unbedingt
wieder
in ur-
spriinglicher Lage anbringen,
4. ENTFERNEN
DES SKALENSCHNURSPANNRAHMENS
1) Darauf achten, daf& die vordere und hintere Gehausehilfte
vom Gerat entfernt sind,
2) Drei Schrauben (G, | und N) vom Skalenschnurspannrah-
men abschrauben
und den Rahmen entfernen. Siehe Abb.
6-7 und 6-5,
3) Fir einfachere Wartung k6nnen die sich in der Nahe befind-
lichen
Leitungen
entfernt werden.
Nach
Austihrung
der
Wartungsarbeiten
die
Leitungen
unbedingt
wieder
in ur-
sprunglicher Lage angringen.
.
CF
DEMONTAGE
Précautions:
Avant le démontage, s'assurer de déposer I'adaptateur CA, les
piles, ja bande cassette, la prise, etc. de l'appareil.
Tourner
le bouton
de commande
d'accord et monter |'index
dans le cété gauche,
1. DEPOSE
DU
COFFRET
AVANT
1) Extraire les cing boutons. Voir la Fig. 6—1.
2} Déposer les cing vis du coffret avant. Voir ia Fig. 6—2.
3) Déposer
le coffret avant tout en desserant les languettes
situées a la base du coffret arriére. Voir la Fig. 6—3.
4) Déposer
la PMI
{A) de LED sur le panneau
avant et dé-
brancher la douille (B) de la PM! de I'amplificateur. Voir la
Fig. 6—4,
2. DEPOSE
DU
COFFRET
ARRIERE
1) S'assurer que le coffret avant ait été déposé de |'appareil.
Déppser la languette (C) de la borne des piles. Voir la Fig.
6—5.
2) Déposer |e trois vis (D) du coffret arriére et déposer te cof-
fret arriére. Voir la Fig. 6—5.
3. DEPOSE
DE
LA PMI
DE COMMUTATION
1) S'assurer de déposer Je coffret avant et le coffret arriére de
l'appareil.
2) Déposer
les deux
vis (F) de la PM!
de commutation
et
déposer la PM! de commutation. Voir la Fig. 6—7.
3) Pour faciliter !a réparation,
les fils proches peuvent étre
déplacés: aprés le travail, s'assurer le les replacer comme ils
I'étaient.
4. DEPOSE
DU
CHASSIS
DU
FIL DU
CADRAN
1) S'assurer de déposer le coffret avant et le coffret arriére de
l'appareil.
2) Déposer les trois vis (G, | et N) du chassis de fil du cadran
et déposer le chassis. Voir les Figs. 6—7 et 6—5.
3) Pour faciliter la réparation,
les fils proches peuvent étre
déplacés: aprés le travail, s'assurer de les replacer comme ils
l'étaient,
