CD»

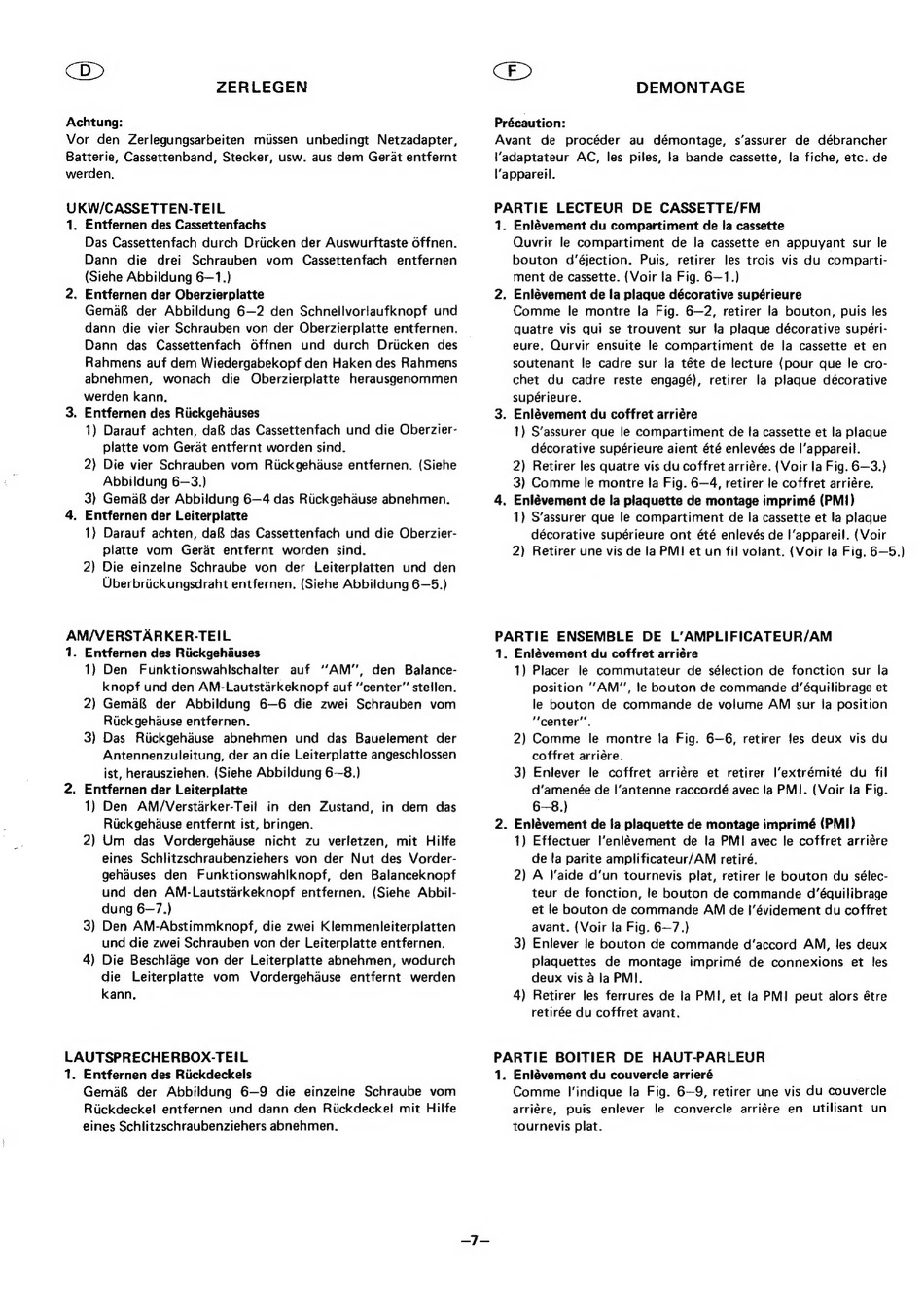

ZERLEGEN
Achtung:
Vor den Zerlegungsarbeiten
mussen
unbedingt
Netzadapter,
Batterie, Cassettenband, Stecker, usw. aus dem Gerat entfernt
werden.
UKW/CASSETTEN-TEIL
1. Entfernen des Cassettenfachs
Das Cassettenfach durch Driicken der Auswurftaste 6ffnen.
Dann
die
drei
Schrauben
vom
Cassettenfach
entfernen
(Siehe Abbildung 6—1.)
2. Entfernen der Oberzierplatte
GemaR
der Abbildung
6—2 den Schnellvoriaufknopf und
dann die vier Schrauben von der Oberzierplatte entfernen.
Dann
das Cassettenfach
Offnen
und durch
Driicken
des
Rahmens auf dem Wiedergabekopf den Haken des Rahmens
abnehmen,
wonach
die
Oberzierplatte
herausgenommen
werden kann,
3. Entfernen des Riickgehduses
1) Darauf achten, da& das Cassettenfach und die Oberzier-
platte vom Gerat entfernt worden sind.
2) Die vier Schrauben
vom
Rickgehause entfernen. (Siehe
Abbildung 6—3.)
3) GemaR der Abbildung 6—4 das Ritickgehause abnehmen.
4. Entfernen der Leiterplatte
1) Darauf achten, da& das Cassettenfach und die Oberzier-
platte vom
Gerat entfernt
worden
sind.
2) Die einzelne
Schraube
von
der
Leiterplatten
und den
Uberbriickungsdraht entfernen, (Siehe Abbildung 6—5.)
AM/VERSTARKER-TEIL
1. Entfernen des Riickgehauses
1) Den
Funktionswahlschalter
auf
'""AM'', den
Balance-
knopf und den AM-Lautstarkeknopf auf "center" stellen.
2) GemaR
der Abbildung
6—6 die zwei Schrauben
vom
Riick gehduse entfernen.
3) Das
Riickgehduse
abnehmen
und das Bauelement
der
Antennenzuleitung, der an die Leiterplatte angeschlossen
ist, herausziehen. (Siehe Abbildung 6—8.)
2. Entfernen der Leiterplatte
1) Den
AM/Verstarker-Teil
in den
Zustand,
in dem
das
Ruickgehause entfernt ist, bringen.
2) Um
das Vordergehduse
nicht
zu verletzen, mit Hilfe
eines Schlitzschraubenziehers von der Nut des Vorder-
gehauses
den
Funktionswahlknopf,
den
Balanceknopf
und den AM-Lautstarkeknopf entfernen.
(Siehe Abbil-
dung 6-7.)
3) Den AM-Abstimmknopf, die zwei Klemmenleiterplatten
und die zwei Schrauben von der Leiterplatte entfernen.
4) Die Beschlage von der Leiterplatte abnehmen, wodurch
die
Leiterplatte
vom
Vordergehause
entfernt
werden
kann,
LAUTSPRECHERBOX-TEIL
1. Entfernen des Riickdeckels
Gema&
der Abbildung
6—9
die einzelne
Schraube
vom
Riickdeckel entfernen und dann den Riickdeckel mit Hilfe
eines Schlitzschraubenziehers abnehmen.
ay
CFD
DEMONTAGE
Précaution:
Avant
de
procéder
au
démontage,
s'assurer
de débrancher
Vadaptateur AC, les piles, la bande cassette, !a fiche, etc. de
l'appareil.
PARTIE
LECTEUR
DE CASSETTE/FM
1. Enlévement du compartiment de la cassette
Quvrir le compartiment
de la cassette en appuyant
sur le
bouton
d'éjection.
Puis, retirer
les trois vis du comparti-
ment de cassette. (Voir la Fig. 6—1.)
. Enlévement de la plaque décorative supérieure
Comme
le montre
ta Fig. 6—2, retirer la bouton, puis les
quatre vis qui se trouvent
sur la plaque décorative supéri-
eure. Qurvir ensuite le compartiment
de la cassette et en
soutenant
le cadre sur la téte de lecture (pour que le cro-
chet du cadre
reste engagé),
retirer
la plaque décorative
supérieure.
. Enlévement du coffret arriére
1) S'assurer que le compartiment de ta cassette et la plaque
décorative supérieure aient été enlevées de I'appareil.
2) Retirer les quatre vis du coffret arriére. (Voir la Fig. 6—3.)
3) Comme le montre la Fig. 6—4, retirer Je coffret arriére.
. Enlévement de la plaquette de montage imprimé (PMI)
1) S'assurer que le compartiment de la cassette et la plaque
décorative supérieure ont été enlevés de I'appareil. (Voir
2) Retirer une vis de la PMI et un fil volant. (Voir la Fig. 6—5.)
PARTIE
ENSEMBLE
DE
L'AMPLIFICATEUR/AM
1. Enlévement du coffret arriére
1) Placer
le commutateur
de sélection de fonction
sur la
position "AM", le bouton de commande d'équilibrage et
le bouton de commande
de volume AM sur la position
""center''.
2) Comme
le montre
fa Fig. 6—6, retirer les deux vis du
coffret arriére.
3) Enlever
le coffret
arriére et retirer
l'extrémité
du fil
d'amenée de I'antenne raccordé avec la PMI. (Voir la Fig.
6—8.)
2. Enlévement de fa plaquette de montage imprimé (PMI)
1) Effectuer
l'enlévement de la PMI avec le coffret arriére
de la parite amplificateur/AM retiré.
2) A I'aide d'un tournevis
plat, retirer le bouton du sélec-
teur de fonction, le bouton de commande
d'équilibrage
et le bouton de commande AM de I'évidement du coffret
avant. (Voir la Fig. 6—7.)
3) Enlever le bouton de commande d'accord AM, les deux
plaquettes
de montage
imprimé
de connexions
et les
deux vis a la PMI.
4) Retirer les ferrures de ta PMI, et la PMI peut alors étre
retirée du coffret avant.
PARTIE
BOITIER
DE
HAUT-PARLEUR
1. Enlévement du couvercle arrieré
Comme
l'indique la Fig. 6—9, retirer une vis du couvercle
arriére,
puis
enlever
le convercle
arriére en
utilisant
un
tournevis plat.
