Auseinanderbau / Zusammenbau

Überdruck-Lungenautomat AE mit M45x3-Anschluss und AS (ohne Handrad)

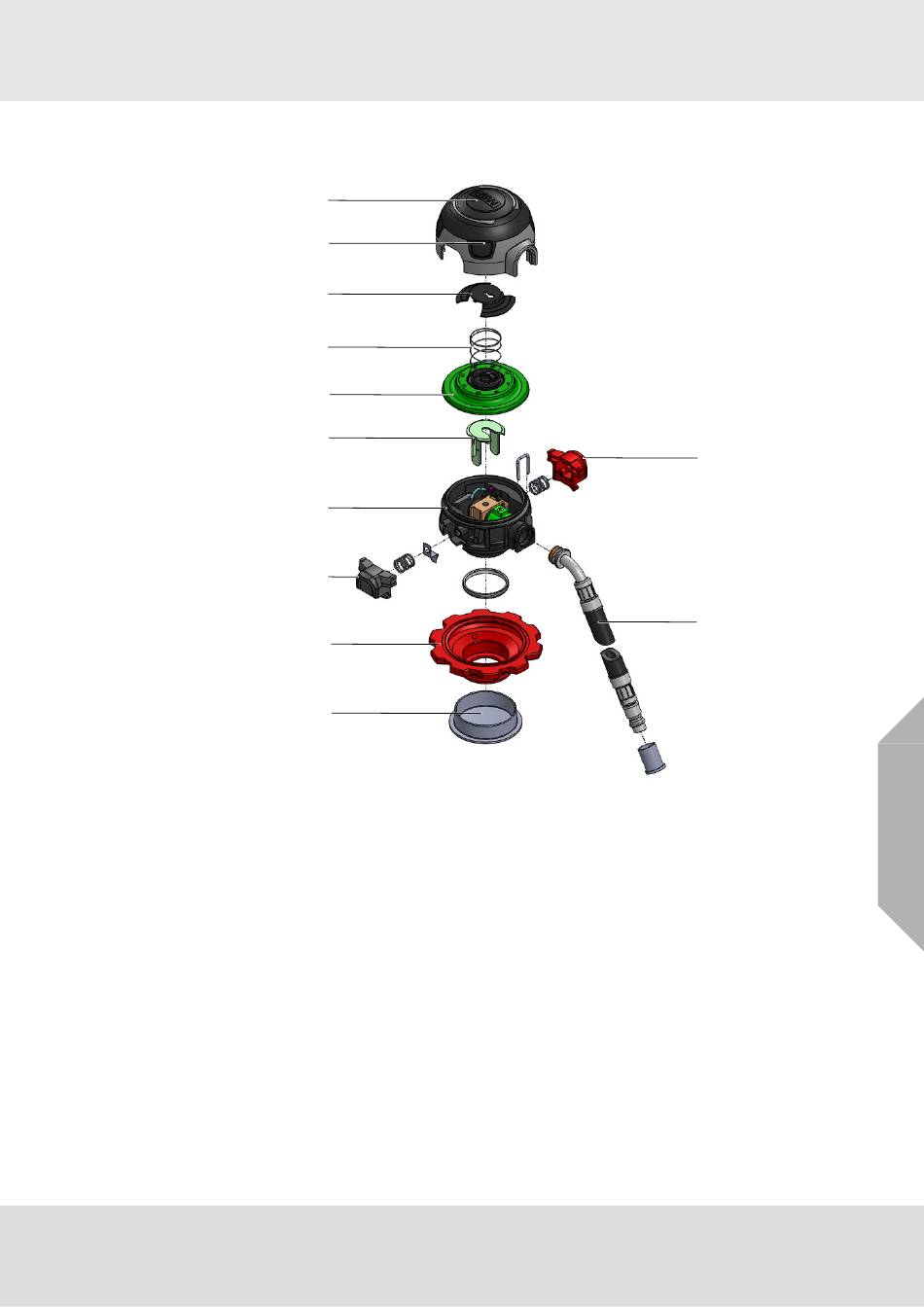

Abb. 5 Explosionszeichnung – Lungenautomat M1-AE
1 Spülknopf
2 Abdeckung
3 Federhalterung
4 Überdruckfeder
5 Membran
6 Gabel
1
2
3
4
5
6
7
8
9
10
7
8
9
10
11
12
Lungenautomat M1
Auseinanderbau / Zusammenbau
Gehäuse
Grauer Bedienknopf
Handrad
Staubkappe
Roter Bedienknopf
Mitteldruckschlauch
