MSA M1 Service- Und Wartungshandbuch Seite 16

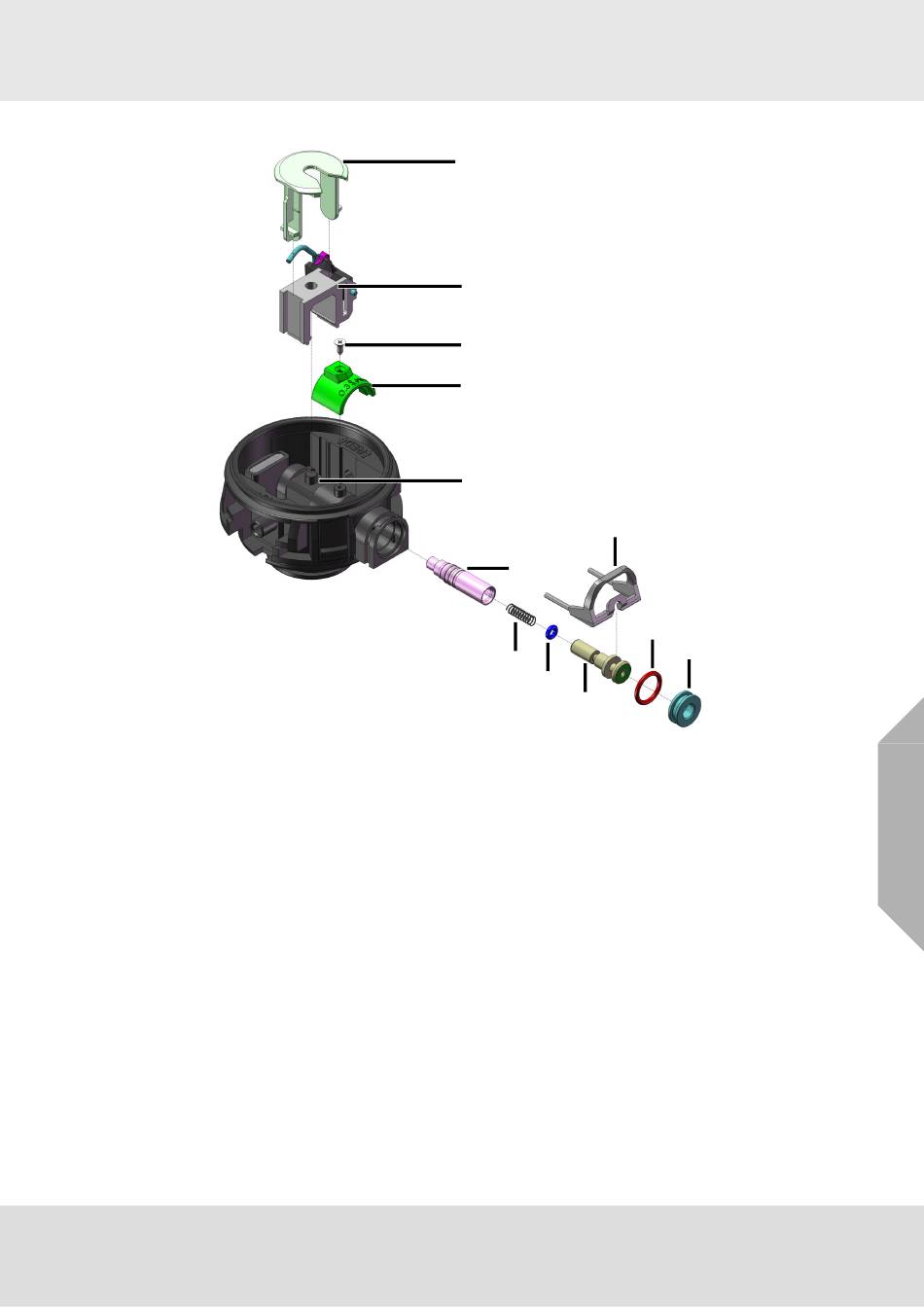

Abb. 10 Explosionszeichnung der Ventilbaugruppe (Beispiel M1-AE/-AS/-AS/-AS-B)
1 Gabel
2 Absperrbaugruppe
3 Gewindeschneidende Schraube
4 Luftkanalabdeckung
5 Gehäuse
6 Kolbenführung
(1) Demontieren Sie Handrad (nur Lungenautomat M1-AE), Abdeckung, Mitteldruckschlauch,
Membran und Bedienknöpfe (siehe Kapitel 3.1 bis 3.6).
(2) Drehen Sie die gewindeschneidende Schraube mit einem Schraubendreher heraus.
(3) Ziehen Sie den Hebel am Griff nach oben und entfernen Sie ihn.
(4) Ziehen Sie die Gabel nach oben und entfernen Sie die Gabel.
(5) Drehen Sie eine M7-Schraube in das M7-Gewinde des Dichtungsteils und ziehen Sie es
heraus.
(6) Entfernen Sie Kolben und Feder.
(7) Schieben Sie die Kolbenführung ab.
Auseinanderbau / Zusammenbau
1
2
3
4
5
6
7
8
9
7 Kolbenfeder
8 O-Ring
9 Kolben
10 Hebel
11 O-Ring
12 Dichtungsteil
Lungenautomat M1
10
11
12
DE
16
