MSA M1 Basishandbuch

DE
Basishandbuch
MSA Europe GmbH
Schlüsselstrasse 12
Modulares
8645 Rapperswil-Jona
Schweiz
Pressluftatmersystem
M1 Die jeweiligen MSA-
Ansprechpersonen vor Ort finden
Sie auf
Bestellnummer:
unserer Website
D2018701-DE/04
www.MSAsafety.com.
MSA ist eine eingetragene Marke
von MSA Technology, LLC in den
USA, der EU und anderen Ländern.
Alle anderen Marken finden Sie
unter
https://us.msasafety.com/Tradema
rks.
Für andere Sprachen bitte scannen.
© MSA 2022. Alle Rechte
vorbehalten
1 Sicherheitsvorschriften
1.1 Bestimmungsgemäße Verwendung
Das – nachstehend als „Gerät" bezeichnete – Modulares
Pressluftatmersystem M1 von MSA ist ein druckgesteuerter Pressluftatmer, der
unabhängig von der Umgebungsluft arbeitet und bei der Brandbekämpfung in
unmittelbar gesundheits- und/oder lebensgefährdenden Atmosphären eingesetzt
wird.
In Kombination mit einem zertifizierten Atemanschluss (Vollmaske) schützt das
Gerät den Träger vor dem Einatmen gefährlicher Stoffe und Gemische, vor
biologischen Schadstoffen und vor Sauerstoffmangel.
Aus einer Druckluftflasche wird der Benutzer über einen Druckminderer, einen
Lungenautomaten und einen Atemanschluss mit Atemluft gemäß EN 12021
versorgt. Die Ausatemluft entweicht direkt in die Atmosphäre.
GEFAHR!
Dieses Gerät ist ein reines Gasschutzgerät. Es ist nicht zum Tauchen geeignet.
Die Nichtbeachtung dieser Warnung führt zu schweren Verletzungen oder
zum Tod.
WARNUNG!
Die Nutzung des Geräts ist nur geschulten Personen zu gestatten, nachdem
sichergestellt ist, dass sie mit dem Anlegen und dem allgemeinen Einsatz des
Geräts ausreichend vertraut sind.
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen bis
hin zum Tod führen.
WARNUNG!
Lesen Sie diese Gebrauchsanleitung vor Einsatz des Geräts sorgfältig. Das Gerät
funktioniert nur ordnungsgemäß, wenn es entsprechend den
Herstelleranweisungen eingesetzt und gewartet wird. Anderenfalls funktioniert das
Gerät möglicherweise nicht ordnungsgemäß. Dies kann zu schweren
gesundheitlichen Schäden oder zum Tod führen.
Vor dem Einsatz ist die Funktionsfähigkeit des Produkts zu überprüfen. Das
Produkt darf nicht eingesetzt werden, wenn der Funktionstest nicht erfolgreich
war, Beschädigungen bestehen, eine fachkundige Wartung/Instandhaltung fehlt
oder wenn keine MSA Originalersatzteile verwendet wurden.
Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen bis
hin zum Tod führen.
1.2 Haftungsausschluss
In Fällen einer nicht bestimmungsgemäßen oder nicht sachgerechten Nutzung
des Geräts übernimmt MSA keine Haftung. Auswahl und Nutzung des Geräts
liegen in der ausschließlichen Verantwortung der handelnden Personen.
Produkthaftungsansprüche, Gewährleistungsansprüche und Ansprüche aus
etwaigen von MSA für dieses Gerät übernommenen Garantien verfallen, wenn es
nicht entsprechend der Gebrauchsanleitung eingesetzt, gewartet oder instand
gehalten wird.
1.3 Sicherheits- und Vorsichtsmaßnahmen
• Das Gerät ist über die Spezifikationen der EN 137:2006 hinaus für den
Temperaturbereich zwischen -40°C und +60°C als Typ-2-Gerät
(Anwendung in der Brandbekämpfung) zugelassen. Falls der
Atemanschluss für einen anderen (geringeren) Temperaturbereich
zertifiziert ist, muss dies dementsprechend berücksichtigt werden.
• Das Gerät darf in explosionsgefährdeten Bereichen derjenigen Klasse
eingesetzt werden, die in der Gebrauchsanleitung des modularen
Pressluftatmers M1 angegeben ist.
• Die ATEX-Klasse anderer mit diesem Gerät verwendeter
Ausrüstungsteile muss ebenfalls berücksichtigt werden. Die niedrigste
Klasse gibt den Ausschlag.
• Wenn das Gerät in einem explosionsgefährdeten Bereich eingesetzt wird,
müssen ableitfähige Kleidung und Schuhe getragen werden und
ableitfähige Böden vorhanden sein. Beim Einsatz in
explosionsgefährdeten Bereichen muss ein direkter Kontakt zwischen
Kopfbänderung der Maske und Kopf bestehen. Es darf keine
Kopfbedeckung (z. B. Kopfschutzhaube) unter der Kopfbänderung
getragen werden.
• Kompatibilität mit anderen Arten von persönlicher Schutzausrüstung, die
während des Einsatzes des Geräts getragen wird (z. B. Bekleidung und
Helme), ist gemäß Richtlinie 89/656/EC gewährleistet.
• Der Einsatz des Geräts in einer Umgebung, in der starke elektrostatische
Aufladungen in explosionsgefährdeten Bereichen erzeugt werden, ist
nicht zulässig.
• Das Gerät keinen Stoffen aussetzen, die Teile des Pressluftatmers
angreifen und dazu führen, dass der Pressluftatmer nicht wie vorgesehen
und zugelassen funktioniert.
Es darf nur Atemluft in einer Qualität gemäß EN 12021 und anderen
geltenden nationalen Vorschriften verwendet werden.
2 Beschreibung
Die Atemluft wird dem Benutzer aus einer Druckluftflasche über einen
Druckminderer, einen Lungenautomaten nach EN 137:2006 und eine Vollmaske
nach EN 136:1998 zugeführt (siehe Gebrauchsanleitungen Lungenautomat und
Vollmaske). Die Ausatemluft entweicht direkt in die Atmosphäre.
Der Pressluftatmer M1 kann mittels ATO-Code mit SingleLine,
„Classic"-Pneumatik oder fester Pneumatik konfiguriert werden (siehe
Gebrauchsanleitung zum modularen Pressluftatmersystem M1). Die folgende
Übersicht zeigt alle Optionen für die Konfigurationen SingleLine und Classic:
Konfiguration mit
A B
SingleLine
1 SingleLine und Warnsignal 1
Anschluss für Kaskaden-
2 2
Druckluftflaschen**
3 QuickFill 4
4 Rettungsleitung 5
5 Druckminderer 5a/b
SingleLine-Anschlüsse
5a/b 5c/d
(Mitteldruck und Hochdruck)
5c/d (Nur) Mitteldruckanschlüsse 6
7
Wenn die Option zum Anschluss von Kaskaden-Druckluftflaschen
* gewählt wurde und das Warnsignal verwendet wird, muss die
Rettungsleitung entfernt werden.
Bei Anwendungen mit Kaskaden-Druckluftflaschen muss ein Schlauch
**
mit Rückschlagventilnippel verwendet werden.
Die dargestellten Optionen können spiegelbildlich konfiguriert werden. Es sind
maximal drei Mitteldruckkupplungen erlaubt.

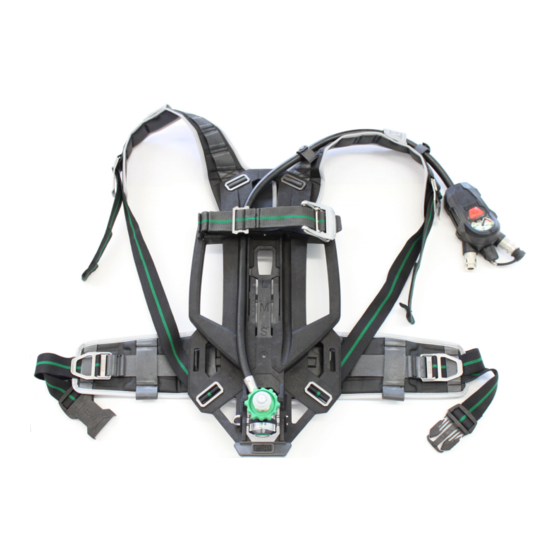

1 Flaschenhalteband 6
2 SingleLine 7
3 Flaschenbandspanner 8
4 Schultergurt 9
Kombimanometer (hier
5
SingleLine SCOUT)
Die Trageplatte besteht aus einer ergonomischen Platte aus antistatischem
Kunststoff mit Handgriffen zum einfachen Tragen des Geräts. Der Druckminderer
befindet sich am unteren Teil der Trageplatte. Am oberen Teil der Trageplatte ist
eine Flaschenauflage mit integrierter Schlauchhalterung befestigt. Die
Schultergurte und der Hüftgurt sind in der Länge verstellbar.
In der Flaschenauflage können eine oder zwei Druckluftflaschen aufgenommen
werden. Das Flaschenhalteband ist anpassbar und wird nach dem Einführen der
Druckluftflasche(n) mit Hilfe des Flaschenbandspanners festgezogen und
gesichert.
Der Aufbau des Pressluftatmers basiert auf einem modularen Konzept. Auf diese
Weise kann der Anwender den Pressluftatmer entsprechend seinen jeweiligen
Bedürfnissen aus den verfügbaren Modulen zusammenstellen.
Der Pressluftatmer M1 kann mit G1-Atemanschluss, 3S und Ultra-Elite-Vollmaske
verwendet werden. Weitere Informationen finden Sie in der entsprechenden
Gebrauchsanleitung. Der Pressluftatmer M1 kann mit den folgenden
Lungenautomaten verwendet werden: M1-AE, M45x3, M1-AS, M1-ESA, M1-AS-
B. Weitere Informationen finden Sie in der Gebrauchsanleitung des
Lungenautomaten.
3 Verwendung
3.1 Sichtprüfungen
Führen Sie bei Erhalt eine Sichtprüfung durch.
WARNUNG!
• Überprüfen Sie den Pressluftatmer NICHT, bevor er dekontaminiert,
gereinigt und desinfiziert ist, wenn das Risiko einer Belastung mit
gefährlichen Verunreinigungen besteht. Halten Sie sich an die geltenden
Dekontaminationsverfahren, reinigen und desinfizieren Sie erst den
Pressluftatmer und untersuchen Sie ihn anschließend.
• Wenn der Pressluftatmer Anzeichen von innerer Feuchtigkeit, Schäden,
Abnutzung oder eine der im Abschnitt „Sichtprüfungen" aufgeführten
Beeinträchtigungen aufweist, nehmen Sie den Pressluftatmer außer
Betrieb und schicken Sie ihn an einen von MSA geschulten und
zertifizierten Reparaturtechniker.
• Teile dürfen niemals ersetzt, verändert, hinzugefügt oder weggelassen
werden. Verwenden Sie nur genau diejenigen Ersatzteile, die von MSA für
die Konfiguration vorgegeben sind.
Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen bis
hin zum Tod führen.
WARNUNG!
Wenn der Pressluftatmer eine der im Abschnitt „Sichtprüfungen" aufgeführte
Beeinträchtigung aufweist, muss er außer Betrieb genommen werden. Sorgen Sie
dafür, dass ein von MSA geschulter und zertifizierter Reparaturtechniker die
Beeinträchtigung behebt, bevor Sie den Pressluftatmer wieder in Betrieb nehmen.
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen bis
hin zum Tod führen.
WARNUNG!
Teile dürfen niemals ersetzt, verändert, hinzugefügt oder weggelassen werden.
Verwenden Sie nur genau diejenigen Ersatzteile, die von MSA für die
Konfiguration vorgegeben sind.
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen bis
hin zum Tod führen.
Sämtliche Bauteile
1. Kontrollieren Sie alle Bauteile auf Verschleiß, Verschmutzung,
Feuchtigkeit, Sprünge, Ablagerungen, Risse, Löcher, Klebrigkeit und
sichtbare Anzeichen von Beschädigungen durch Hitze, Chemikalien und
dergleichen.
2. Kontrollieren Sie alle Gurte (Schultergurte, Zugbänder, Hüftgurt,
Leibgurte, Kopfbänderung der Vollmaske) auf Risse, Schnitte, Verschleiß,
Abrieb, fehlende Schnallen oder Riemen.
3. Führen Sie alle unten aufgeführten bauteilspezifischen Prüfungen durch.
Druckluftflasche
1. Überprüfen Sie das Prüfdatum auf dem Flaschenzulassungsschild am
Flaschenhals oder auf dem Flaschenetikett.
a.
Stellen Sie sicher, dass die verwendete Flasche als Teil des M1-
Pressluftatmersystems von MSA zugelassen ist und laut Flaschenanleitung und
geltenden örtlichen Vorschriften allen Betriebsanforderungen genügt.
3.2 Funktionsprüfungen
Classic-Konfiguration
WARNUNG!
Vordere Warnsignalleitung
Nehmen Sie den Pressluftatmer außer Betrieb, wenn er nicht alle
und Mitteldruckkupplung mit
Funktionsprüfungen besteht. Sorgen Sie dafür, dass ein von MSA geschulter und
SingleLine-
zertifizierter Reparaturtechniker die Beeinträchtigung behebt, bevor Sie den
Kombimanometer oder
Pressluftatmer wieder in Betrieb nehmen.
Warnsignal am
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen bis
Druckminderer
hin zum Tod führen.
Anschluss für Kaskaden-
Druckluftflaschen (Option)*,
Führen Sie die Funktionsprüfungen durch, nachdem der Pressluftatmer die
**
Sichtprüfung bestanden hat.
Rettungsleitung*
Wenn ein Teil des Pressluftatmers die Funktionsprüfung nicht besteht, verwenden
Druckminderer Sie den Pressluftatmer nicht und übergeben Sie das Gerät einer geprüften
Reparaturfachkraft.
SingleLine-Anschlüsse
(Mitteldruck und Hochdruck)
HINWEIS: Die Funktionsprüfungen müssen mit einer gefüllten Flasche
durchgeführt werden. Prüfen Sie vor Beginn der Prüfungen das Manometer am
(Nur) Mitteldruckanschlüsse
Flaschenventil, um sicher zu sein, dass die Flasche gefüllt ist.
Dichtheitsprüfung des Druckminderers
Haupt-Mitteldruckleitung*
1. Schließen Sie die Druckluftflasche an.
Hochdruckleitung
2. Öffnen Sie das Flaschenventil und kontrollieren Sie den Betriebsdruck am
Manometer.
Der Druckwert muss bei 300 bar-Flaschen mindestens 270 bar betragen.
3. Schließen Sie das Flaschenventil.
Nach 60 Sekunden darf der Druckabfall am Manometer nicht mehr als
10 bar betragen.
4. Prüfung der Warneinrichtung:
a.
b.
c.
d.
e.
WARNUNG!
• Bevor Sie einen Gefahrenbereich betreten, muss das Gerät angelegt
werden.
• Prüfen Sie die elektronischen Geräte des M1 vor dem Betreten des
explosionsgefährdeten Bereichs auf mechanische Beschädigungen.
• Wenn der Pressluftatmer nicht wie in diesem Abschnitt beschrieben
ordnungsgemäß funktioniert, muss er außer Betrieb genommen und vor
weiterer Verwendung von einer von MSA geschulten oder geprüften
Reparaturfachkraft geprüft und instand gesetzt werden.
• Die Vollmaske schafft an Ihrem Gesicht möglicherweise keine
ordnungsgemäße Abdichtung, wenn Sie einen Bart, starke Koteletten
oder Vergleichbares tragen. Durch eine unvollständige Abdichtung
können Schadstoffe in die Vollmaske eindringen und den Atemschutz
Trageplatte
verschlechtern oder wirkungslos machen. Verwenden Sie das Gerät in
solchen Fällen nicht.
Handgriff
• Die Abdichtung der Vollmaske muss vor jeder Verwendung geprüft
Hüftgurt
werden.
Druckminderer
• Eine Innenmaske muss in der Vollmaske montiert sein.
• Um bei Brillenträgern einen dichten Maskensitz zu gewährleisten, muss
ein Maskenbrillen-Kit getragen werden, da normale Brillen unter der
Vollmaske nicht getragen werden können.
• Nehmen Sie die Vollmaske nur in einer sicheren, ungefährlichen,
ungiftigen Atmosphäre ab.
• Benutzer müssen geeignete Schutzkleidung tragen und
Vorsichtsmaßnahmen ergreifen, damit das Gerät nicht Atmosphären
ausgesetzt wird, die es angreifen könnten.
Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen bis
hin zum Tod führen.
3.3 Vorbereitung
Das Gerät muss vor der Verwendung alle Sicht- und Funktionsprüfungen
bestanden haben (siehe vorherige Kapitel).
1. Stellen Sie sicher, dass die Flasche vollständig gefüllt ist.
2. Prüfen Sie den Flaschenanschluss:
Gewindeanschluss:
✓ Prüfen Sie, ob das Handrad handfest sitzt (ohne Werkzeug).
alphaCLICK 2 (Schnellanschluss):
✓ Prüfen Sie die Sicherheit der Verbindung durch Ziehen an der
Schnellkupplung.
3. Ziehen Sie an der Flaschenhalteband-Baugruppe, um sicherzustellen,
dass das Flaschenhalteband sicher befestigt ist.
4. Lockern Sie Schultergurt und Hüftgurt vollständig.
5. Stellen Sie die Höhe des Hüftgurts ein (falls er mit Höheneinstellung
ausgestattet ist):
a.
b.

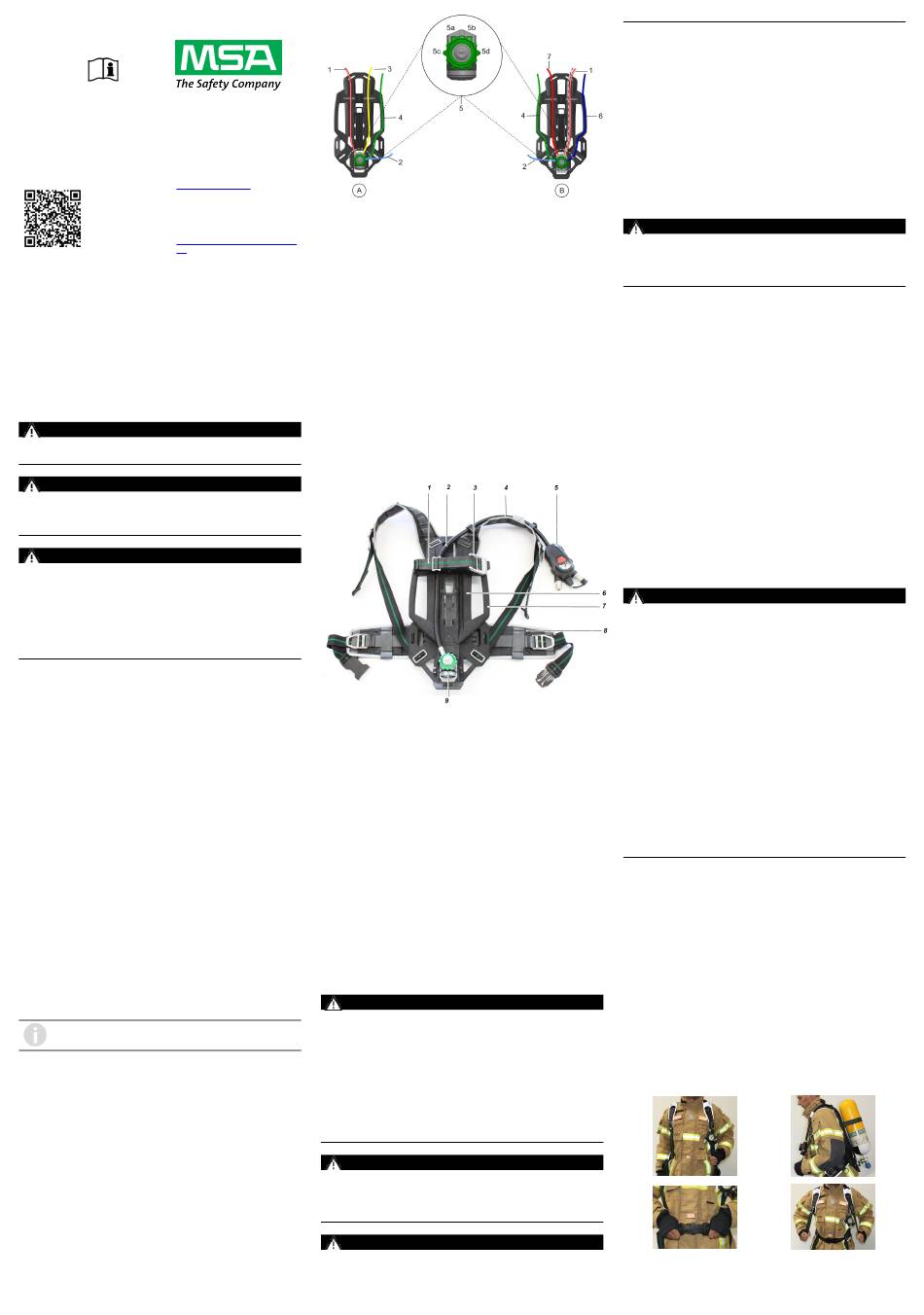

3.4 Vorgehensweise beim Anlegen des
Pressluftatmers
1.
3.
Halten Sie sich an die vor Ort gültigen Regeln bezüglich der
Prüffristen.
Schließen Sie den Lungenautomaten an.
Öffnen Sie das Flaschenventil und setzen Sie das System unter
Druck.
Schließen Sie das Flaschenventil.
Beobachten Sie das Manometer.
Betätigen Sie die Spülfunktion des Lungenautomaten, bis keine
Luft mehr abströmt.
Bei einem 300-bar-System muss die Warnung bei 55 bar ± 5 bar
ertönen.
Ziehen Sie den Hebel an der Trageplatte und schieben Sie sie je
nach gewünschter Anpassung nach oben oder unten.
Lassen Sie die Lasche los und ziehen Sie nach oben oder unten
um sicherzustellen, dass der Hüftgurt eingerastet ist.
2.
4.
