Handrad; Abdeckung - Msa M1 Service- Und Wartungshandbuch

3.1

Handrad

Benötigtes Werkzeug: Dichtungsheber
Auseinanderbau (nur Lungenautomat M1-AE)
(1) Drehen Sie das Handrad, bis die silbrige Sicherungsklammer unter dem Bedienknopf
sichtbar ist.
(2) Drücken Sie die Sicherungsklammer mit dem Dichtungsheber, halten Sie die beiden Bedi-
enknöpfe gleichzeitig gedrückt und ziehen Sie das Handrad ab.

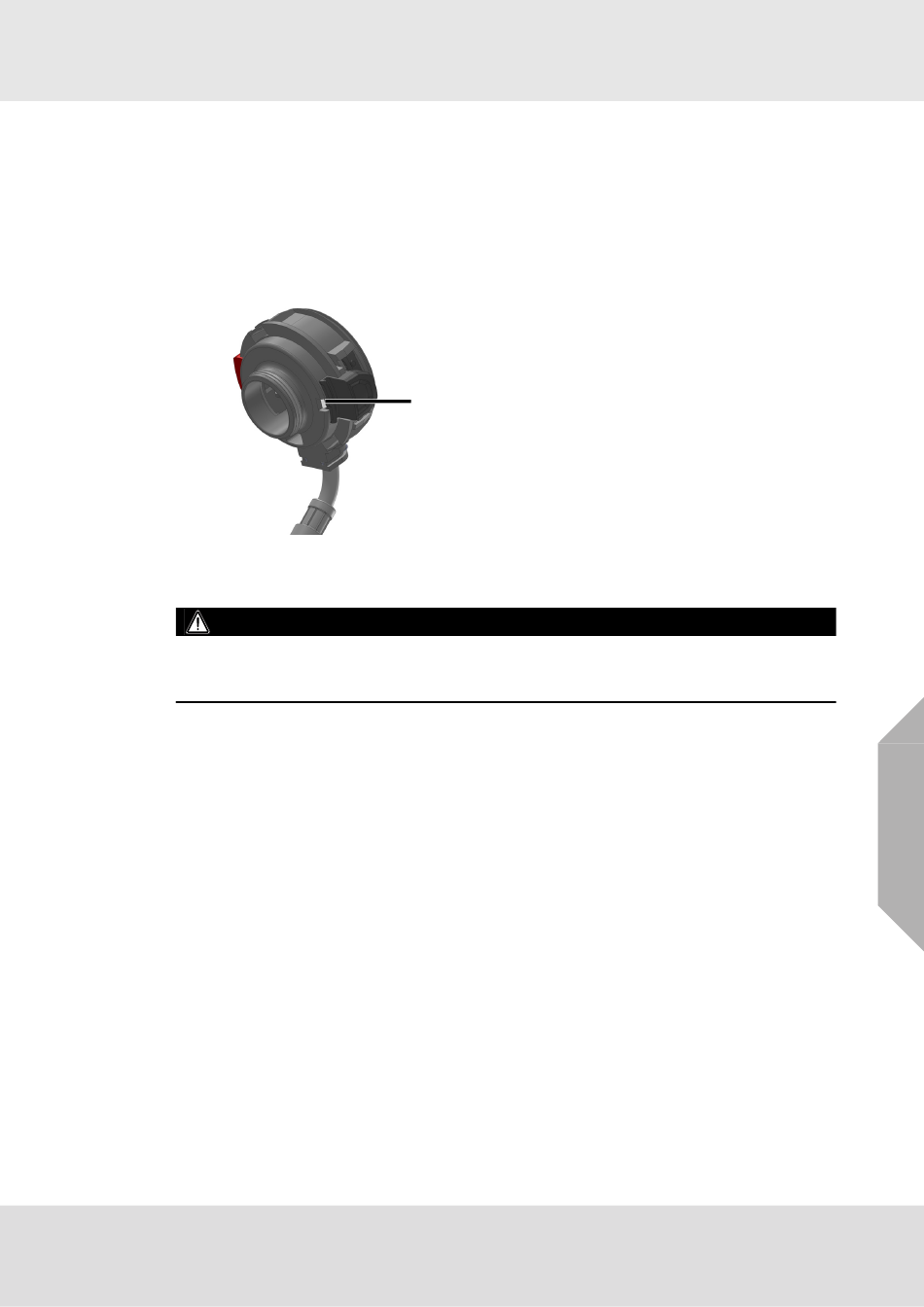

Abb. 7 Gehäuse
1 Sicherungsklammer (silbern)
GEFAHR!
Wenn Sie diese Vorgehensweise nicht genau befolgen, kann die Klammer beschädigt werden,
sodass sie das Handrad und den Lungenautomaten nicht mehr zusammenhalten kann, wenn am
Lungenautomaten gezogen wird.
Zusammenbau (nur Lungenautomat M1-AE)
(1) Drücken Sie die Sicherungsklammer mit dem Dichtungsheber und halten Sie beide Bedi-
enknöpfe gleichzeitig gedrückt.
(2) Schieben Sie das Handrad bis zum Anschlag.
3.2

Abdeckung

Benötigtes Werkzeug: Dichtungsheber
Auseinanderbau (Lungenautomat M1-AE, Lungenautomat M1-AS, Lungenautomat M1-AS-
B)
(1) Demontieren Sie das Handrad (nur Lungenautomat M1-AE, siehe Kapitel 3.1).
(2) Halten Sie beide Bedienknöpfe gleichzeitig mit einer Hand gedrückt.
(3) Drücken Sie mit zwei Fingern der anderen Hand die beiden Rasthaken des Gehäuses
zusammen und schieben Sie die Abdeckung ab.
Zusammenbau (Lungenautomat M1-AE, Lungenautomat M1-AS, Lungenautomat M1-AS-B)
(1) Halten Sie beide Bedienknöpfe gleichzeitig mit einer Hand gedrückt.
(2) Schieben Sie mit der anderen Hand die Abdeckung auf das Gehäuse, bis beide Rasthaken
hörbar einrasten.
(3) Montieren Sie das Handrad (nur Lungenautomat M1-AE, siehe Kapitel 3.1).
Auseinanderbau / Zusammenbau
1
Lungenautomat M1
DE
11
