MSA M1 Service- Und Wartungshandbuch Seite 10

Überdruck-Lungenautomat mit ESA-Anschluss
1
2
3
4
5
6
7
8
9
10
11

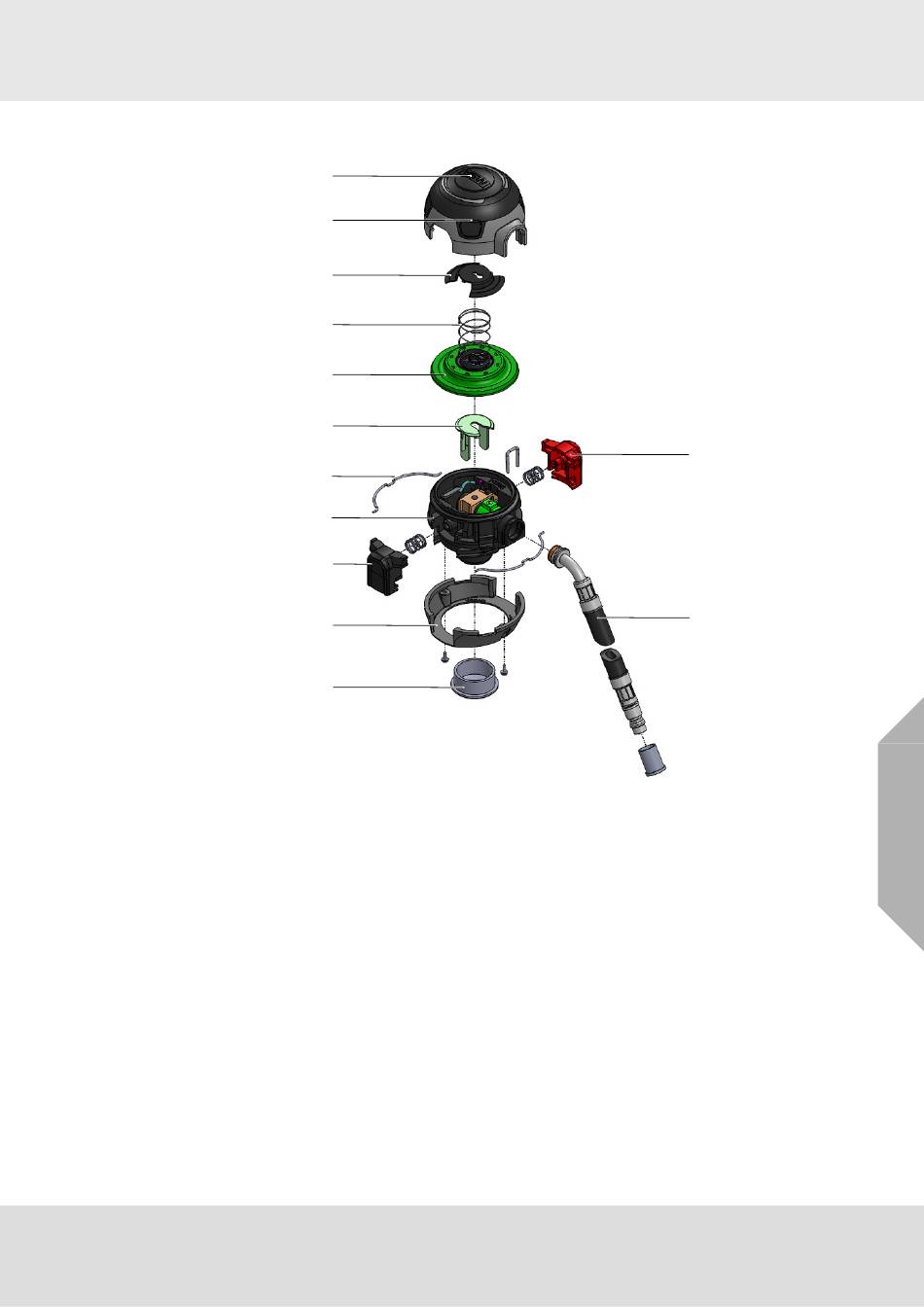

Abb. 6 Explosionszeichnung – Lungenautomat M1-ESA
1 Spülknopf
2 Abdeckung
3 Federhalterung
4 Überdruckfeder
5 Membran
6 Gabel
7 ESA-Federelement
Auseinanderbau / Zusammenbau
8 Gehäuse
9 Grauer Bedienknopf
10 Ringabdeckung
11 Staubkappe
12 Roter Bedienknopf
13 Mitteldruckschlauch
Lungenautomat M1
12
13
10
DE
