Rückwand

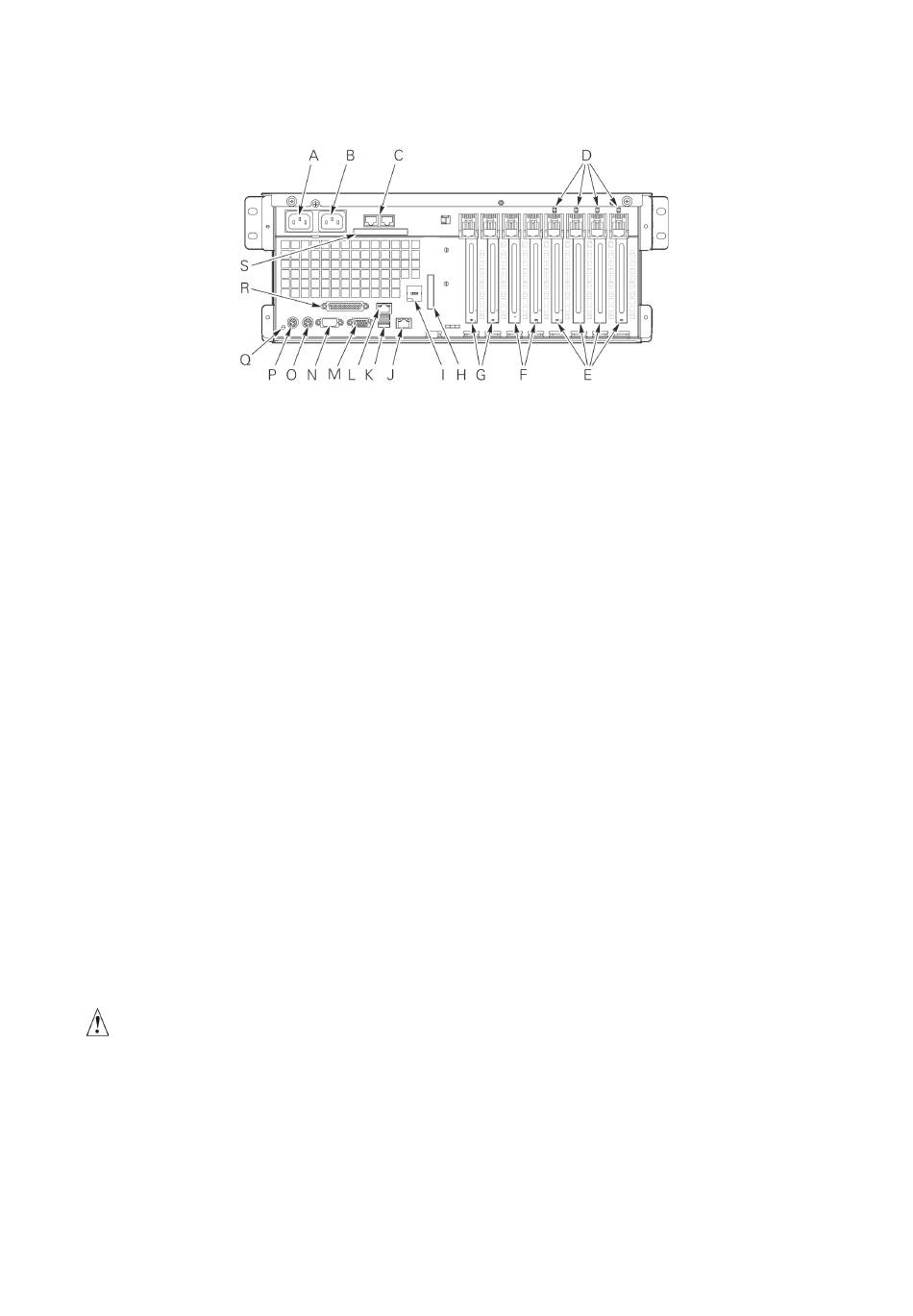

Abbildung 22 beschreibt die Funktionen der Rückwand der MAXDATA PLATINNUM 7200
Serverplattform.
Abbildung 22. Ansicht der MAXDATA PLATINUM 7200 Rückwand
A.
Wechselstromeingang des Netzteils 1
B.
Wechselstromeingang des Netzteils 2
C.
Optionale ICMB-Anschlüsse 1 (links) und 2 (rechts)
D.
Hot-Plug-PCI-LEDs
E.
Steckplätze für Hot-Plug-64-Bit-,
100-MHz-PCI-X-Erweiterungskarten
F.
Steckplätze mit nicht Hot-Plug-fähigen
64-Bit-, 100-MHz-PCI-X-Erweiterungskarten
G.
Steckplätze mit nicht Hot-Plug-fähigen
32-Bit-, 33-MHz-PCI-Erweiterungskarten
H.
Auswerfer für optionalen VHDCI-SCSI-Anschluss
I.
Auswerfer für den optionalen seriellen Anschluss B
Netzteile
Der Netzteilschacht wird mit zwei 430-W-Stromversorgungsmodulen ausgeliefert und kann
zur Redundanz mit einem dritten Modul bestückt werden. Die Module sind über die Stromver-
teilerplatine (PDB) und die automatische Einstellung der Eingangsspannung verbunden. Die
redundante (2+1) Stromversorgungskonfiguration ermöglicht es Ihnen, ein ausgefallenes
Netzteil auszutauschen (Hot-Swapping), ohne dass der Normalbetrieb unterbrochen wird.
Systemkühlung
VORSICHT
Alle Gehäuseabdeckungen müssen sich auf dem System befinden, damit eine ordnungs-
gemäße Kühlung gewährleistet ist.
Um sicherzustellen, dass die gesamten Komponenten unter allen Umgebungsbedingungen
innerhalb der Spezifikationen bleiben, sollte das Hot-Swapping von Lüftern und Netzteilen
nicht länger als zwei Minuten dauern.
Der Server wird mit sechs Lüftern in einer (5+1) redundanten Konfiguration ausgeliefert. Die
redundante Konfiguration ermöglicht es Ihnen, ein ausgefallenes Lüftermodul auszutauschen
(Hot-Swapping), ohne dass der Normalbetrieb unterbrochen wird. Die Luft tritt durch die
Frontblende ein, gelangt zu den Systemkomponenten und strömt zuletzt über die Rückseite
und die linke Seite des Gehäuses wieder nach aussen.
MAXDATA PLATINUM 7200 Server
J.
LAN2-GBit-Anschluss
K.
USB-Anschlüsse 0 (oben) und 1 (unten)
L.
LAN1-100/10-RJ45-Anschluss
M.
Monitoranschluss
N.
Serieller Anschluss A
O.
PS/2-kompatibler Mausanschluss
P.
PS/2-kompatibler Tastaturanschluss
Q.
LED der Gehäuse-ID
R.
Erweiterter IEEE-1284-Parallelanschluss (EPP)
S.
Auswerfer für optionalen SCSI-Anschluss
