Roth Touchline SL Master Bedienungsanleitung Seite 4

Funk-Regelung Energylogic Touchline® SL
II. ERSTINBETRIEBNAHME
Befolgen Sie die nachfolgenden Schritte, wenn Sie das System erstmalig starten, um einen fehlerfreien Betrieb zu ermöglichen:
Schritt 1. Anschließen des Funk-Anschlussmoduls Roth Touchline® SL Master an alle zu steuernden Geräte
Entfernen Sie zum Anschluss der Kabel die Schutzabdeckung des Anschlussmoduls und verbinden Sie die Kabel gemäß der Beschriftung
am Anschlussmodul und den unten stehenden Diagrammen:
› alle erforderlichen Stellantriebe (Zonen 1-8)
› Pumpe

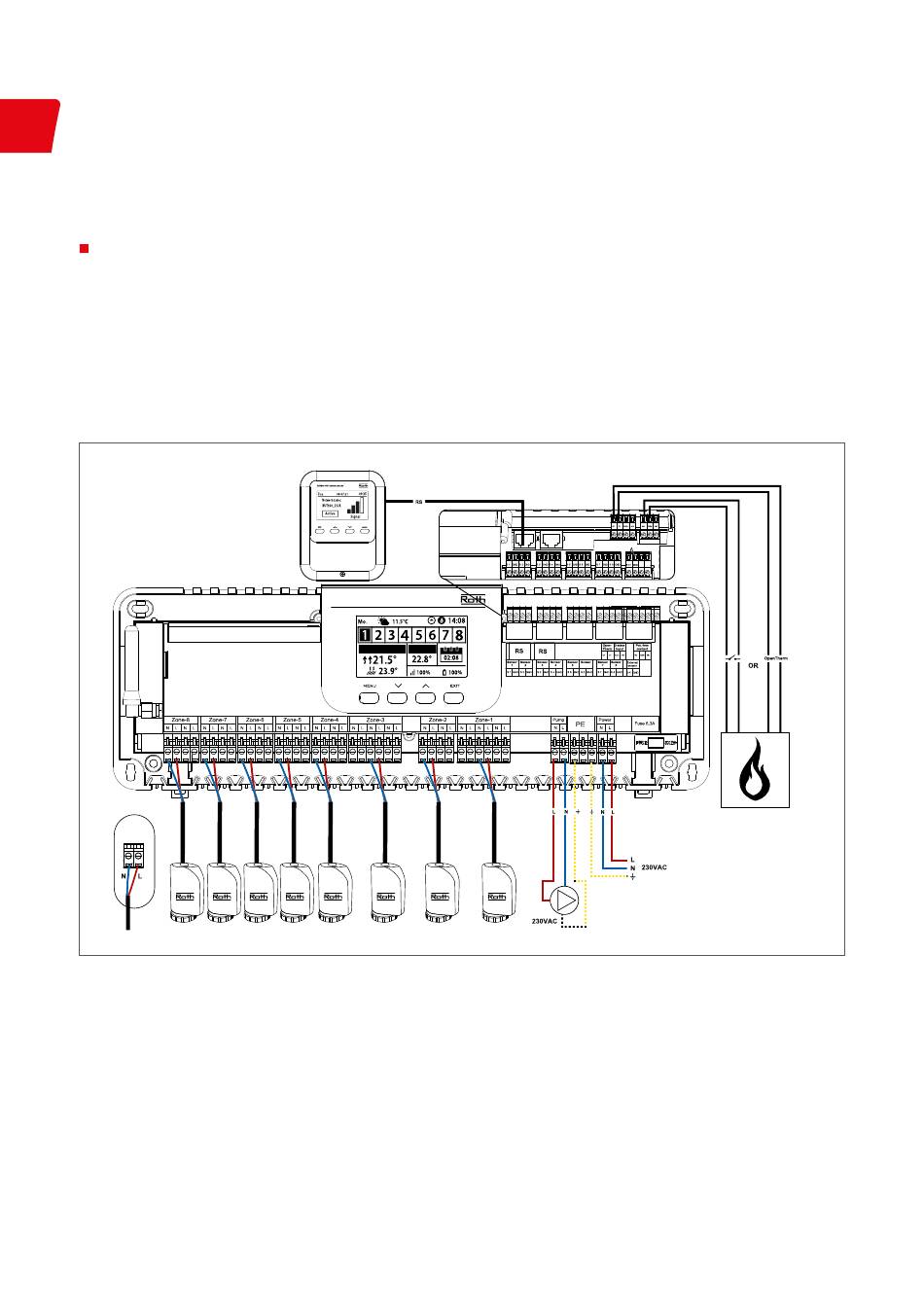

› ein zusätzliches Gerät (Wärmeerzeuger, c/o Signal, WIFI Internetmodul, etc.). Diagramm der Anschlüsse und Kommunikation mit ande-
ren Geräten im System.
Touchline® SL Controller 8 ch, master
T-IST T-SOLL
Wärmequelle
Wenn Sie ein System mit mehr als acht Kanälen benötigen, können Sie das Master-Anschlussmodul mit bis zu vier Erweiterungs-An-
schlussmodulen anschließen. Die entsprechende Anleitung finden Sie im Bedienhandbuch des Funk-Anschlussmoduls Roth Touchline® SL
Extension.
4
