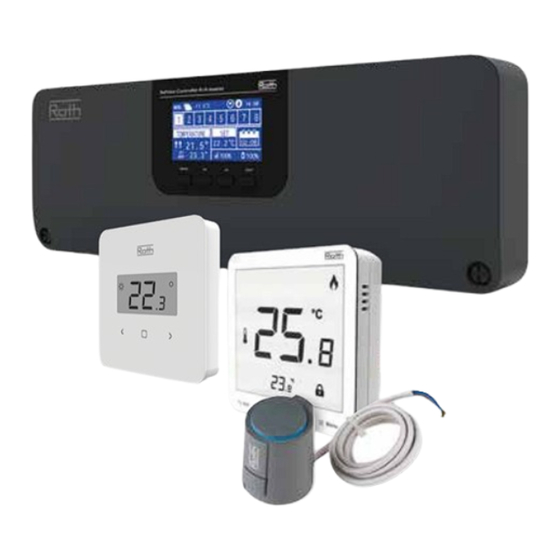

- Seite 1 Energiesysteme Roth Funk-Anschlussmodul Touchline® SL Master, 8 Kanäle Bedienungsanleitung Touchline® SL Controller 8 ch, master AKTOR 1 - ZONE 1 V.1.1.4 ÖFFNUNG: 16% 2548 / 2202 / 2 / 2205 LÖSCHEN ABBRECHEN Leben voller Energie...
- Seite 2 INHALT Sicherheitshinweise ..............3 10. Installateur-Menü ..............21 Erstinbetriebnahme ..............4 1. WiFi-Internetmodul ............21 III. Beschreibung des Hauptbildschirms ........8 2. Repeater-Konfiguration ............. 21 Funktionen des Anschlussmoduls ...........9 3. Zusätzliche Kontakte ............21 4. Kontakte konfigurieren............22 1. Blockdiagramm – Hauptmenü ..........9 2.
- Seite 3 Funk-Regelung Energylogic Touchline® SL Master I. SICHERHEITSHINWEISE Das Roth Touchline® SL Regelungssystem darf nur von qualifiziertem Fachpersonal montiert werden. Das Funk-Anschlussmodul muss immer sicher an einer Wand oder in einem Schaltschrank montiert sein. WARNUNG Es besteht Lebensgefahr durch elektrischen Schlag, wenn stromführende Anschlüsse berührt werden. Schalten Sie die Stromversorgung ab, bevor Sie Wartungsarbeiten am Anschlussmodul durchführen, und stellen Sie sicher, dass...
- Seite 4 Befolgen Sie die nachfolgenden Schritte, wenn Sie das System erstmalig starten, um einen fehlerfreien Betrieb zu ermöglichen: Schritt 1. Anschließen des Funk-Anschlussmoduls Roth Touchline® SL Master an alle zu steuernden Geräte Entfernen Sie zum Anschluss der Kabel die Schutzabdeckung des Anschlussmoduls und verbinden Sie die Kabel gemäß der Beschriftung am Anschlussmodul und den unten stehenden Diagrammen: ›...
- Seite 5 Falls benötigt, können bis zu vier Stellantriebe an denselben Ausgang/dieselbe Zone angeschlossen werden (insgesamt 32 pro Anschluss- modul). Das bedeutet: An einen Ausgang mit 2, 3 oder 4 Anschlüssen können bis zu 4 Stellantriebe angeschlossen werden. ömförsörjningen och ställ in ditt språk ömförsörjningen och ställ in ditt språk Schritt 2.
- Seite 6 Schritt 5. Konfigurieren der Einstellungen von Temperaturfüh- lern und Raumbediengeräten Damit Sie eine bestimmte Zone über das Funk-Anschlussmodul Roth Touchline® SL Master steuern können, müssen Sie ihm den aktuellen Temperaturwert vorgeben. Am Einfachsten geht dies mit einem Raumbediengerät, an dem die Solltemperatur direkt eingestellt werden kann.
- Seite 7 III. BESCHREIBUNG DES HAUPTBILDSCHIRMS Touchline® SL Controller 8 ch, master T-IST T-SOLL 1. Display. 2. ▼ – „abwärts“, „weniger“ – zum Anzeigen der Menüoptionen und Verringern der Werte beim Bearbeiten von Einstellungen. Im Standardbetrieb wird diese Taste verwendet, um zwischen verschiedenen Zoneneinstellungen zu wechseln. 3.
- Seite 8 Funk-Regelung Energylogic Touchline® SL Touchline® SL Controller 8 ch, master T-IST T-SOLL Informationsbereiche des Displays: “L” 1. Wochentag 2. aktuelle Uhrzeit bedeutet, dass ein lokaler Zeitplan für die Zone aktiviert ist. Den 3. Zonenübersicht. Wenn eine Zone hervorgehoben wird (hier Zeitplan können Sie über das Anschlussmodul oder die App einse- Kanal 1), zeigt das Display Informationen über diese Zone an.
- Seite 9 Blockdiagram – styrenhetens huvudmeny IV. FUNKTIONEN DES ANSCHLUSSMODULS Blockdiagram – styrenhetens huvudmeny 1. Blockdiagramm – Hauptmenü Menü Menü Zusätzliche Zusätzliche Aussen- Zeit- Bildschirm- Sprach- Installateur- Service- Software- Betriebsart Zonen Aussen- Bedienfeld Zeit- Bildschirm- Sprach- Installateur- Service- Software- Handbetrieb Anschluss- Betriebsart Zonen Bedienfeld Handbetrieb...
- Seite 10 Betriebsart Normal Urlaub Spar Komfort Funk-Regelung Energylogic Touchline® SL Diagram – zonmeny 3. ZONEN Diagramm – Zonenmenü Zonen Soll- Benutzer Optimaler Fenster- Sensortyp Betriebsart Bodensensor Hysterese Kalibrierung Aktoren temperatur einstellungen Start kontakte 3.1 EIN In diesem Untermenü können Betriebseinstellungen für die einzelnen Zonen konfiguriert werden.
- Seite 11 Global Local Constant With time schedule schedule temperature limitation G1 - G5 Select Preview Edit Select Preview Edit 3.5 Benutzereinstellungen Benutzer- einstellungen Temperatur- Fußboden- Heizung einstellungen pumpe Zeitplan- Konstante Komfort- wirtschaftlich Urlaub einstelungen Temperatur temp. 3.5.1 Fußodenpumpe > Zeitplaneinstellungen – mit dieser Funktion kann ein Zeitplan >...
- Seite 12 Wählen Sie OK und verlassen Sie die line® SL Project Bodentemperaturfühler mit einer Zone verbinden. Einstellungen mit MENÜ. Roth Touchline® SL Standard Raumthermostat Roth Touchline® SL Project Bodentemperaturfühler 3.6.2 Information Hier können Sie die Einstellung und den Status des Bodentemperaturfühlers einsehen.
- Seite 13 3.6.3 Betriebsart MENÜ. Stellen Sie die Temperatur über ▼ oder ▲ ein und drücken Der Betriebsmodus des Bodensensors kann wahlweise auf „AUS“, Sie erneut auf MENÜ. Drücken Sie auf MENÜ zum „BESTÄTIGEN“ „Fußbodenschutz“ oder „Komfort“ eingestellt werden. Wählen Sie oder auf ▲ zum „ABBRECHEN“. Drücken Sie erneut auf MENÜ. den gewünschten Modus über ▼...
- Seite 14 3.8 HYSTERESE 3.10 AKTOREN Die Hysterese der Raumtemperatur legt die Toleranz der Hier können Sie bis zu sechs Roth Touchline® SL Funk-Heizkörper- Raumtemperatur fest, um ungewünschte Schwankungen bei antriebe für Heizkörper zur Zone hinzufügen und diese steuern. geringen Temperaturfluktuationen (im Bereich von 0,1 bis 5 °C) zu vermeiden.
- Seite 15 Das Display zeigt nun an, dass 1/6 mögliche Heizkörperantriebe in der Zone registriert sind. Aktor entfernen Sie können den Heizkörperantrieb über „Aktor entfernen“ wieder entfernen. Information Wählen Sie „Information“ aus, um eine Übersicht der spezifischen, mit dieser Zone verbundenen Heizkörperantrieb anzuzeigen: Softwareversion, Öffnungsposition, Signalstärke der Drahtlosverbindung und Batteriestand.
- Seite 16 Funk-Regelung Energylogic Touchline® SL 3.11 FENSTERKONTAKTE Sicherung Hier können Sie bis zu sechs Roth Touchline® SL Fensterkontakte Wenn diese Funktion auf EIN geschaltet ist, überwacht das An- zur Zone hinzufügen und diese steuern. schlussmodul die Temperatur. Wenn der Sollwert um den als „Be- reich“...
- Seite 17 4. MENÜ ZUSÄTZLICHE ANSCHLUSSMODULE Diagram – meny för y erligare moduler Diagramm – Menü zusätzliche Anschlussmodule Menü Zusätzliche Anschluss- module Anschluss- modul 1 - 4 Anlernen Zonen Signal Wenn Sie eine größere Installation mit mehr als acht Kanälen be- nötigen, können Sie über dieses Menü bis zu vier Erweiterungs-An- Die Standardeinstellung ist ein.
- Seite 18 module Anschluss- modul 1 - 4 Funk-Regelung Energylogic Touchline® SL Anlernen Zonen Signal 5. MENÜ AUßENSENSOR Diagramm – Menü Außensensor Diagram – meny för externa sensorer Menü Außen- sensor Sensor- Witterungs- Anlernen Signal Batterie Temperatur Kalibrierung geführt Kabelverbindung Mittel Durchschnitts- Temperatur- Drahtlos Temp.
- Seite 19 sensor Sensor- Witterungs- Anlernen Signal Batterie Temperatur Kalibrierung geführt Kabelverbindung Mittel Durchschnitts- Temperatur- Drahtlos Temp. zeit schwelle 6. MENÜ Handbetrieb Diagram – meny för manuellt läge Diagramm – MenüHandbetrieb Menü Handbetrieb Pumpen- Potentialfreier Zone 1 - 8 ausgang Kontakt Über diese Funktion können bestimmte Geräte (Stellantriebe von Es ist ratsam, die Geräte bei der ersten Inbetriebnahme auf diese Zonen, spannungsfreier Kontakt und Pumpe) unabhängig von den Weise zu überprüfen.
- Seite 20 Zeit- einstellung Uhrzeit Datum Automatisch Funk-Regelung Energylogic Touchline® SL einstellen einstellen Diagram – tidsinställningar Menü 8. MENÜ BILDSCHRIMEINSTELLUNG Diagram – meny för skärminställningar Zeit- Diagramm – Menü Bildschirmeinstellung einstellung Uhrzeit Menü Datum Automatisch einstellen einstellen Bildschirm- einstellung Diagram – meny för skärminställningar Bildschirm- Bildschirm- Bildschirm-...
- Seite 21 > die Kontrollleuchten von einer Seite zur anderen nacheinander RS-Kabel mit dem Master-Anschlussmodul verbunden werden. blinken, hat das EU-MW-1-Modul das Signal des Zonen Weitere Informationen entnehmen Sie dem Handbuch für das Roth Master-Anschlussmoduls nicht erhalten. 1 - 8 Touchline® SL WIFI-Internetmodul.
- Seite 22 Funk-Regelung Energylogic Touchline® SL 10.4 KONTAKTE KONFIGURIEREN ZEITPROGRAMM Der Betriebsmodus für das Warmwasser richtet sich nach dem Hier können Sie die Einstellungen der Pumpe und des gewählten Zeitprogramm. Gehen Sie wie folgt vor, um den Zeitpro- potenzialfreien Kontakts verwalten. Wenn Ihr System über einen gramm für das Warmwasser zu konfigurieren: oder mehrere Erweiterungs-Anschlussmodule verfügt, können Sie >...
- Seite 23 10.8 HEIZEN - KÜHLEN Im Kühlbetrieb wird die Feuchtigkeit der Räume überwacht. Daher Um Schäden am Fußboden durch Feuchtigkeit/Kondensation zu müssen Raumbediengeräte mit integriertem Feuchtigkeitsfühler vermeiden, ist es daher wichtig, über die Wärmepumpe bzw. die oder externe Fühler verwendet werden. Wenn die Feuchtigkeit Kühleinheit die Vorlauftemperatur zu überwachen und/oder Tau- (%) im Raum den global konfigurierten Wert übersteigt, wird die wasserbildung auszuschließen.
- Seite 24 Funk-Regelung Energylogic Touchline® SL Einstellen der max. Feuchtigkeit Raumtemperatur beim Wechsel zwischen Heiz-/Kühlbetrieb sowie Wenn Sie in jedem Raum Raumbediengeräte mit integriertem nach der minimalen Soll-Vorlauftemperatur (an der Wärmepumpe Fühler oder separate Feuchtigkeitsfühler verwenden, bzw. der Kühleinheit eingestellt) auszurichten. Allgemein können Sie Ihren Bodenbelag in jedem einzelnen Raum vor wird nicht empfohlen, mit Wasser, das kälter als 19 °C ist, zu Feuchtigkeitsbildung durch den Kühlbetrieb schützen.
- Seite 25 Ventilmodul erwerben und anschließen, das nicht im Lieferumfang des Master-Anschlussmoduls Heizung Kühlung Automatisch Das Roth Touchline® SL Ventilmodul muss über ein RS-Kabel mit enthalten ist. dem Master-Anschlussmodul verbunden werden. Die entspre- chende Anleitung finden Sie im Handbuch für das Touchline® SL Ventilmodul.
- Seite 26 Funk-Regelung Energylogic Touchline® SL – meny för programvaruversion VI. Softwareversion Menü Diagramm – Menü Softwareversion Wenn diese Option ausgewählt wurde, zeigt das Display die aktuel- le Softwareversion des Anschlussmoduls an. Software- version VII. ZEITPROGRAMMEINSTELLUNGEN Sie können in den Zonen die Betriebsart „Lokales/Globales Touchline SL Controller 8 ch master Zeitprogramm“...
- Seite 27 Navigieren Sie über die Pfeiltasten zu einer Zone, für die Sie das Zeitprogramm bearbeiten möchten und drücken Sie dann auf Touchline SL Controller 8 ch master MENÜ. ZONEN Navigieren Sie über die Pfeiltasten zu „Betriebsart“ und drücken Touchline SL Controller 8 ch master Sie auf MENÜ.
- Seite 28 Funk-Regelung Energylogic Touchline® SL Touchline SL Controller 8 ch master Das gezeigte Beispiel verdeutlicht, wie das Programm des Zeitpro- gramms in drei Zeiträume (1, 2, 3) mit verschiedenen Solltempera- BEARBEITEN turen aufgeteilt ist. Woche Teil 1 Der vorgegebene Zeitprogramm (lokaler Zeitprogramm 1) hat folgende Auswirkungen: >...
- Seite 29 „Woche Teil 2““ ist ein optionaler Zeitprogramm, über den Sie separate Einstellungen für spezifische Tage festlegen können. Beispielsweise, wenn Sie am Wochenende eine höhere Temperatur Touchline SL Controller 8 ch master wünschen. BEARBEITEN Drücken Sie auf die Taste MENÜ, um den „Woche Teil 2“ festzule- Woche Teil 2 gen.
- Seite 30 Funk-Regelung Energylogic Touchline® SL VIII. ALARMLISTE Systemalarm Mögliche Ursache Behebung Schaden am Fühler (Raumfühler, Bodenfühler) Der Fühler ist kurzgeschlossen oder beschädigt > überprüfen Sie den Anschluss des Fühlers > Ersetzen Sie den Fühler oder kontaktieren Sie, falls nötig, eine Wartungsfachkraft. Keine Kommunikation mit dem Fühler/ >...
- Seite 31 * Falls benötigt, können bis zu vier Stellantriebe an denselben Ausgang/dieselbe Zone angeschlossen werden (insgesamt 32 pro Regler). Das bedeutet: An einen Ausgang mit 2, 3 oder 4 Anschlüssen können bis zu 4 Stellantriebe angeschlossen werden. Roth Funk-Raumbediengerät Touchline® SL Standard Roth WIFI Internetmodul Touchline® SL Mat.-Nr.
- Seite 32 Roth Energie- und Sanitärsysteme Erzeugung Nutzung Solarsysteme < > Flächen-Heiz- und Kühlsysteme Wärmepumpensysteme < > Wohnungsstationen > Rohr-Installations systeme Speicherung > Duschsysteme Speichersysteme für Trink- und Heizungswasser < Brennstoffe und Biofuels < Regen- und Abwasser < ROTH WERKE GMBH Am Seerain 2...
