Touchline® SL Controller 8 ch, master
AKTOR 1 - ZONE 1
V.1.1.4
ÖFFNUNG: 16%
2548 / 2202 / 2 / 2205
LÖSCHEN
Ventils-
ö nung
(%)
(b)
(a)
0
Bereich
(a) min. Ö nung (b) max. Ö nung
ABBRECHEN
SIGMA
Hysterese T-Soll Temperatur °C

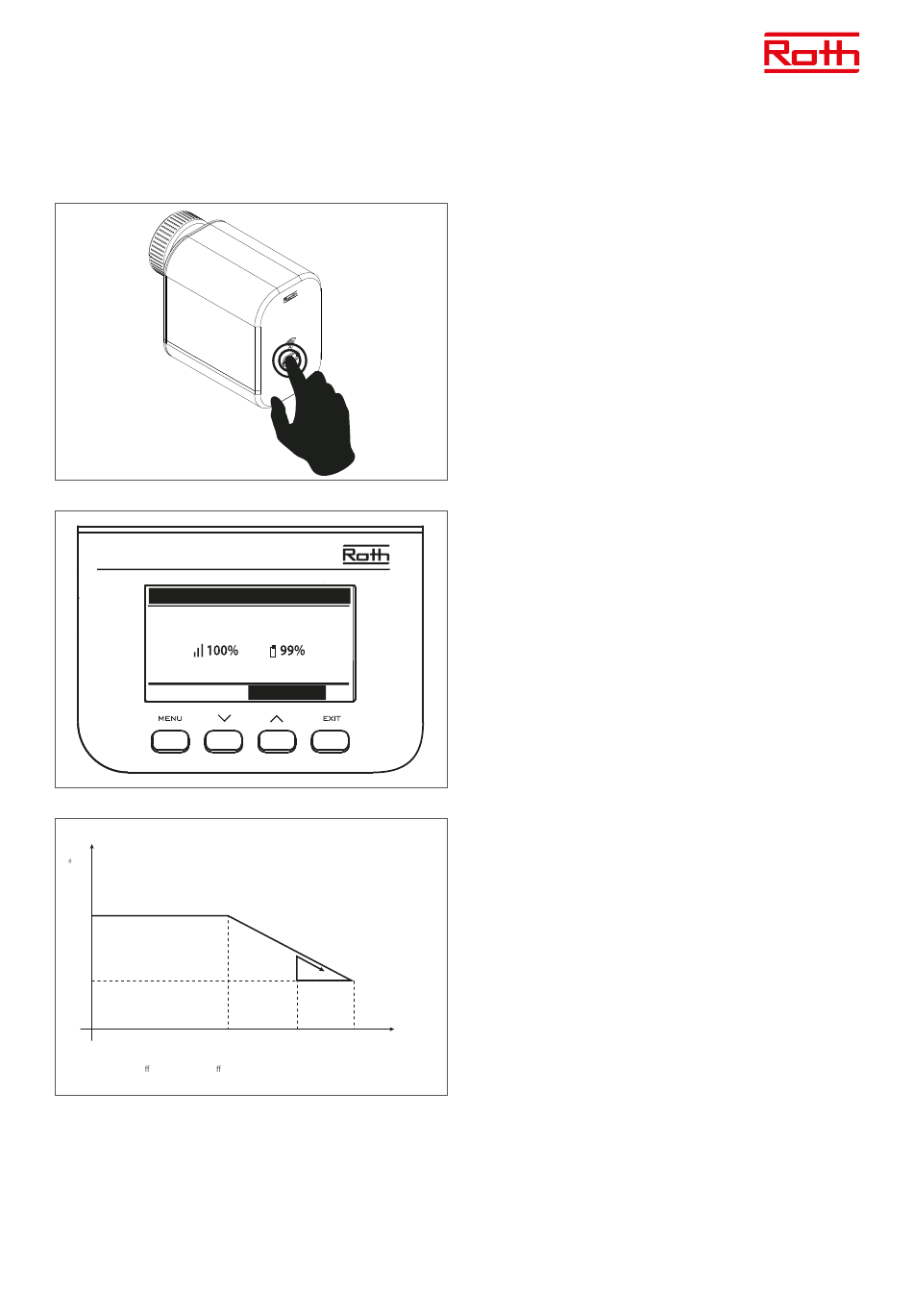

Das Display zeigt nun an, dass 1/6 mögliche Heizkörperantriebe in
der Zone registriert sind.
Aktor entfernen
Sie können den Heizkörperantrieb über „Aktor entfernen" wieder
entfernen.
Information
Wählen Sie „Information" aus, um eine Übersicht der spezifischen,
mit dieser Zone verbundenen Heizkörperantrieb anzuzeigen:
Softwareversion, Öffnungsposition, Signalstärke der
Drahtlosverbindung und Batteriestand.
Einstellungen
Wählen Sie „Einstellungen", um die spezifischen Einstellungen des
Heizkörperantriebs einzusehen und anzupassen.
Durch Sigma und eine minimale und maximale Öffnungszeit kann
die Temperatur der Zone stabilisiert werden, indem der Heizkörpe-
rantrieb proportional gesteuert wird. Anders ausgedrückt kann die
Über- und Unterbeheizung der Zonen vermieden und die Batterie-
lebensdauer verlängert werden.
SIGMA
Diese Funktion ermöglicht eine reibungslose Steuerung des Heiz-
körperantriebs. Außerdem können der minimale und maximale
Öffnungsgrad des Ventils eingestellt werden – diese Werte werden
niemals über- oder unterschritten.
Beispiel:
Solltemperatur der Zone: 23 °C
Minimale Öffnung: 30 %
Maximale Öffnung: 90 %
Bereich: 5 °C
Hysterese: 2 °C
Im oberen Beispiel beginnt das thermostatische Ventil sich bei
einer Temperatur von 18 °C zu schließen (Solltemperatur minus
Bereich). Die minimale Öffnung wird erreicht, wenn die Tempera-
tur der Zone den Sollwert erreicht.
Sobald die Solltemperatur erreicht ist, fällt die Temperatur ab.
Bei einer Temperatur von 21 °C (Solltemperatur minus Hysterese)
beginnt das Ventil sich zu öffnen. Bei einer Temperatur von 18 °C
wird die maximale Öffnung erreicht.
Bereich
Sie können einstellen, bei welcher Raumtemperatur das Ventil sich
öffnet und schließt. Der Bereich kann zwischen 0,0 und max. 10 °C
liegen.
Minimale Öffnung
Festlegen der minimalen Öffnung zwischen min. 0 und max. 50%
Maximale Öffnung
Festlegen der maximalen Öffnung zwischen min. 0 und max. 50%
