Mischventil; Servicemenü - Roth Touchline SL Master Bedienungsanleitung

Mo.
27.5°C
Diagram – montörsmeny
1 2 3 4 5 6
T-IST T-SOLL
21.0°
22.3°
100%
1

10.9 MISCHVENTIL

WIFI Repeater-
Internetmodul Kon guration
Das Master-Anschlussmodul kann mithilfe eines Touchline® SL
Ventilmoduls ein zusätzliches Ventil steuern. Das Gerät bietet eine
Reihe von Einstellungen, um den Betrieb des Ventils an indivi-
duelle Anforderungen anzupassen, darunter die Möglichkeit, das
System basierend auf Außenkompensation zu betreiben.
Das Roth Touchline® SL Ventilmodul muss über ein RS-Kabel mit
dem Master-Anschlussmodul verbunden werden. Die entspre-
chende Anleitung finden Sie im Handbuch für das Touchline® SL
Ventilmodul.
V. SERVICE-MENÜ
Diagram – servicemeny
Diagramm – Service-Menü
Zonen
Stellantriebs-
Einschalts-
typ
verzögerung
Zonen
1 - 8
NC
NO
Das Service-Menü darf nur durch hochqualifiziertes Fachpersonal
bedient werden und nur zur Anpassung von erweiterten Einstellun-
gen, die große Auswirkungen auf die Funktionalität und Leistung
des Systems haben können.
Der Zugriff auf dieses Menü ist deshalb mit einem Kennwort gesi-
chert. Dieses lautet: 1234
Diagram – meny för programvaruversion
2
13:51
CON
65%
Zusätzliche Kontakte
Kontakte kon gurieren
Potentialfreier
Pumpe
Kontakt
Eingangstyp Frostschutz

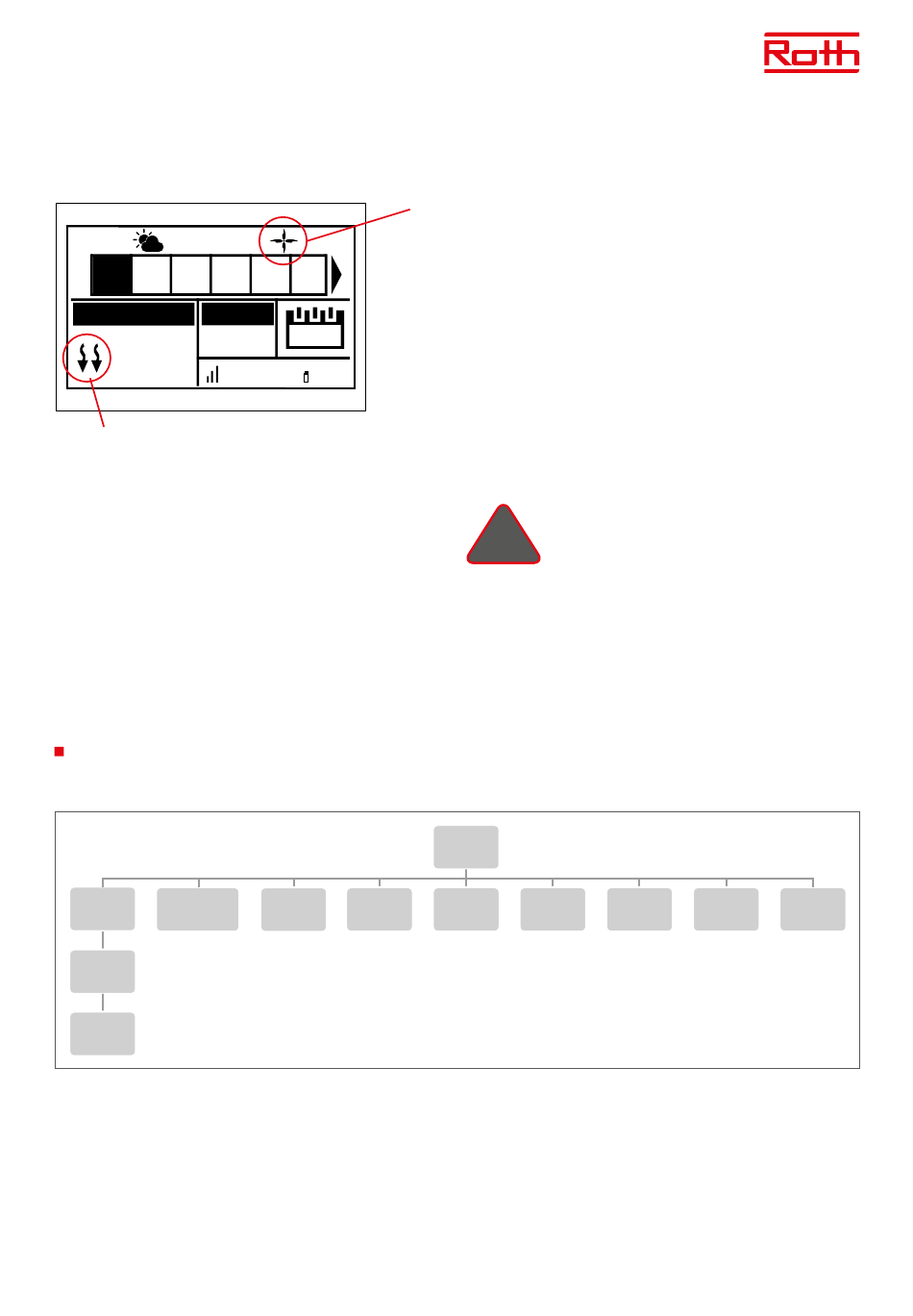

Anzeige des Displays während des Kühlbetriebs
1. Die Pfeile zeigen nach unten. Das bedeutet, dass das System
kühlt.
2. Während des Kühlbetriebs wird ein Ventilatorsymbol angezeigt.
Wenn die maximale Luftfeuchtigkeit in einer Zone überschritten
wird, wird Symbol 1 ausgeschaltet, Symbol 2 wird weiterhin
angezeigt.
Installateur-
Menü
Heizkörper-
Warmwasser
Zonen
!
HINWEIS
Die hier beschriebene Steuerung ist nur möglich,
wenn Sie zusätzlich das Roth Touchline® SL
Ventilmodul erwerben und anschließen, das nicht
im Lieferumfang des Master-Anschlussmoduls
enthalten ist.
Service-
menü
Sprach- Bildschirm-
auswahl kontrast
Um das Menü aufzurufen, wählen Sie im Hauptmenü „Service-Me-
nü" und bestätigen Sie mit MENÜ. Geben Sie das Kennwort über ▼
oder ▲ ein und drücken Sie auf MENÜ, um mit der nächsten Zahl
fortzufahren. Bestätigen Sie das Kennwort mit MENÜ. Aus Sicher-
heitsgründen wird das Service-Menü nach einer Minute beendet.
Heizen -
OpenTherm
Kühlen
Betriebsart
Heizung Kühlung
Maximale Minimale.
Temperatur Temperatur
Max.
Mischventil
Feuchtigkeit
Automatisch
Werks-
einstellung
25
