Mechanische Installation

4.7 Montage des Frequenzumrichters

Je nach Umrichtermodell und Konfiguration kann der
Frequenzumrichter am Boden oder an der Wand montiert
werden.
Die Frequenzumrichtermodelle D1h–D2h und D5h–D8h
eignen sich für die Bodenmontage. Bodenmontierte
Umrichter benötigen Freiraum unter dem Gerät für den
4 4
Luftstrom. Um diesen Raum freizuhalten, können die
Umrichter auf einem Sockel montiert werden. Die
Umrichtermodelle D7h und D8h werden mit einem
Standardsockel geliefert. Für andere D-Größen sind
optionale Sockel-Kits sind erhältlich.
Umrichter der Baugrößen D1h–D6h eignen sich für die
Wandmontage. Die Umrichtermodelle D3h und D4h sind
Umrichter mit IP20-Gehäuse, die sowohl an der Rückwand
als auch auf einer Montageplatte in einem Schaltschrank
montiert werden können.
Herstellen von Kabeldurchführungen
Bevor Sie den Sockel anbringen oder den Umrichter
montieren, bringen Sie Kabeleinführungsöffnungen in der
Kabeleinführungsplatte ein. Dann montieren Sie die Platte
an der Unterseite des Umrichters. Die Kabeleinführungs-
platte ermöglicht den Zugang und das Einführen für Netz-
und Motorkabel unter Beibehaltung der Schutzart IP21/
IP54 (Typ 1/Typ 12). Die Abmessungen der Kabeleinfüh-
rungsplatte finden Sie in Kapitel 10.9 Gehäuseabmessungen.
•
Wenn die Kabeleinführungsplatte eine Metall-
platte ist, stanzen Sie die
Kabeleinführungsöffnungen mit einer Blechstanze
in die Platte. Setzen Sie Kabelverschraubungen in
die Öffnungen ein. Siehe Abbildung 4.4.
•
Wenn die Kabeleinführungsplatte aus Kunststoff
besteht, brechen Sie die Kunststoffzungen aus,
um die Kabel durchführen zu können. Siehe
Abbildung 4.5.
22
®
VLT HVAC Drive FC 102
1
2
1
2

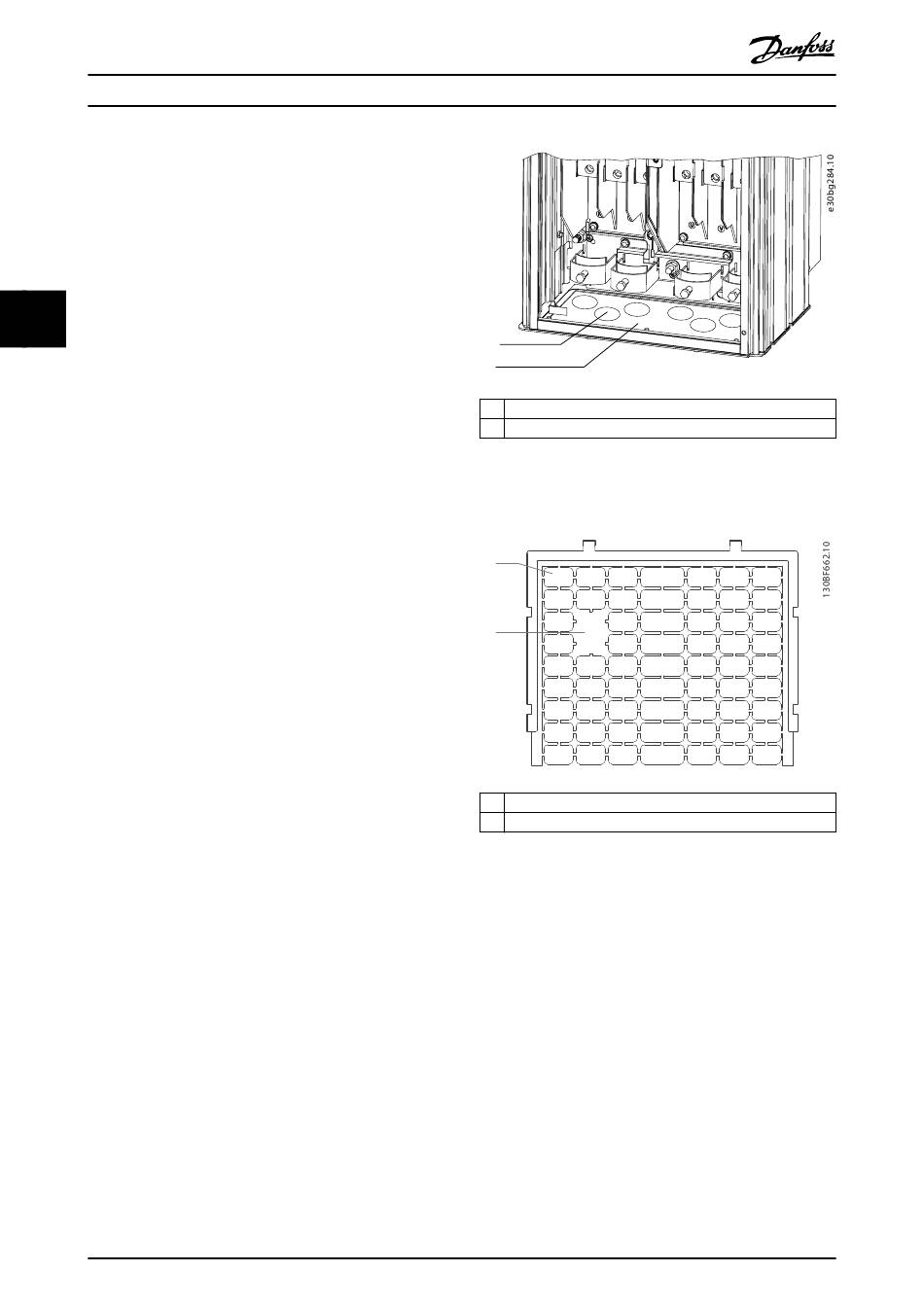

Abbildung 4.4 Kabeleinführungsöffnungen in Kabeleinfüh-
rungsplatten aus Blech
1
2
1
2
Abbildung 4.5 Kabeleinführungsöffnungen in Kabeleinfüh-
rungsplatte aus Kunststoff
Befestigen des Umrichters am Sockel
Zur Montage eines Standardsockels gehen Sie folgen-
dermaßen vor. Zur Montage eines optionalen
Sockelbausatzes siehe die dem Kit beiliegende Anleitung.
Siehe Abbildung 4.6.
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
Kabeleinführungsöffnung
Kabeleinführungsplatte aus Blech
Kunststoffzungen
Zungen entfernt für Kabelverlegung
1. Lösen Sie die vier M5-Schrauben und nehmen Sie
die vordere Abdeckplatte des Sockels ab.
2. Schrauben Sie zwei M10-Muttern auf die
Gewindebolzen an der Sockelrückseite, um den
Sockel am rückseitigen Kanal des Umrichters zu
befestigen.
3. Führen Sie zwei M5-Schrauben durch den
hinteren Sockelflansch in die Sockelhalterung des
Frequenzumrichters ein und ziehen Sie diese fest.
