Mechanische Installation
4. Führen Sie vier M5-Schrauben durch den vorderen Sockelflansch in die Bohrungen der Kabeleinführungsplatte und
ziehen Sie diese fest.
1 Distanzstück zwischen Sockel und Wand
2 Aufhängeschlitze
3 Befestigungsflansch an Umrichteroberseite
4 Bohrungen
5 M10-Muttern (zur Befestigung an Gewindestehbolzen)

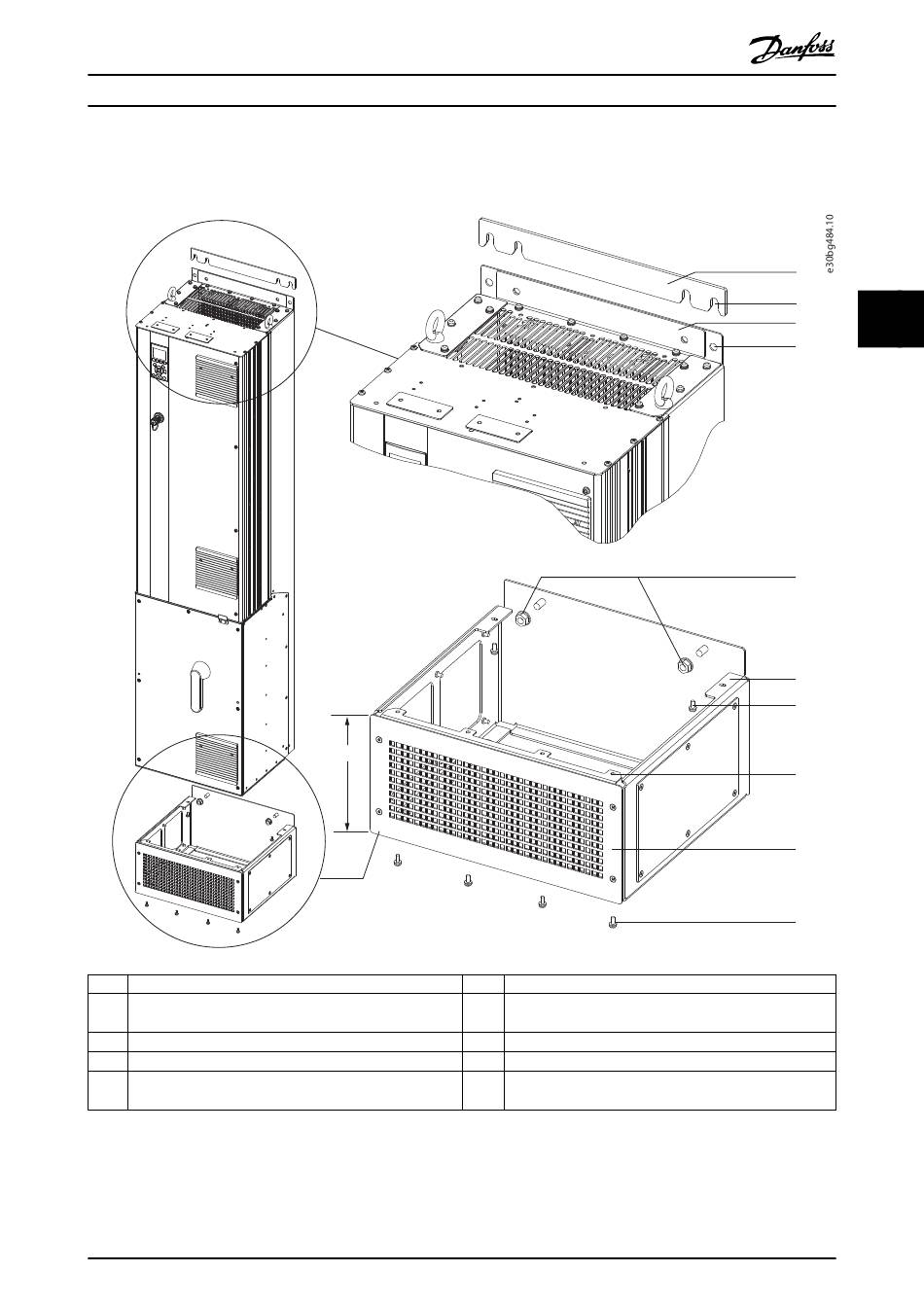

Abbildung 4.6 Sockelmontage bei D7h/D8h-Umrichtern
MG16D503
Bedienungsanleitung
200 (7.9)
6
7
8
9
10
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
Hinterer Sockelflansch
M5-Schraube (zur Befestigung durch hinteren Flansch
führen)
Vorderer Sockelflansch
Vordere Sockelabdeckung
M5-Schraube (zur Befestigung durch vorderen Flansch
führen)
1
2
4 4
3
4
5
6
7
8
9
10
