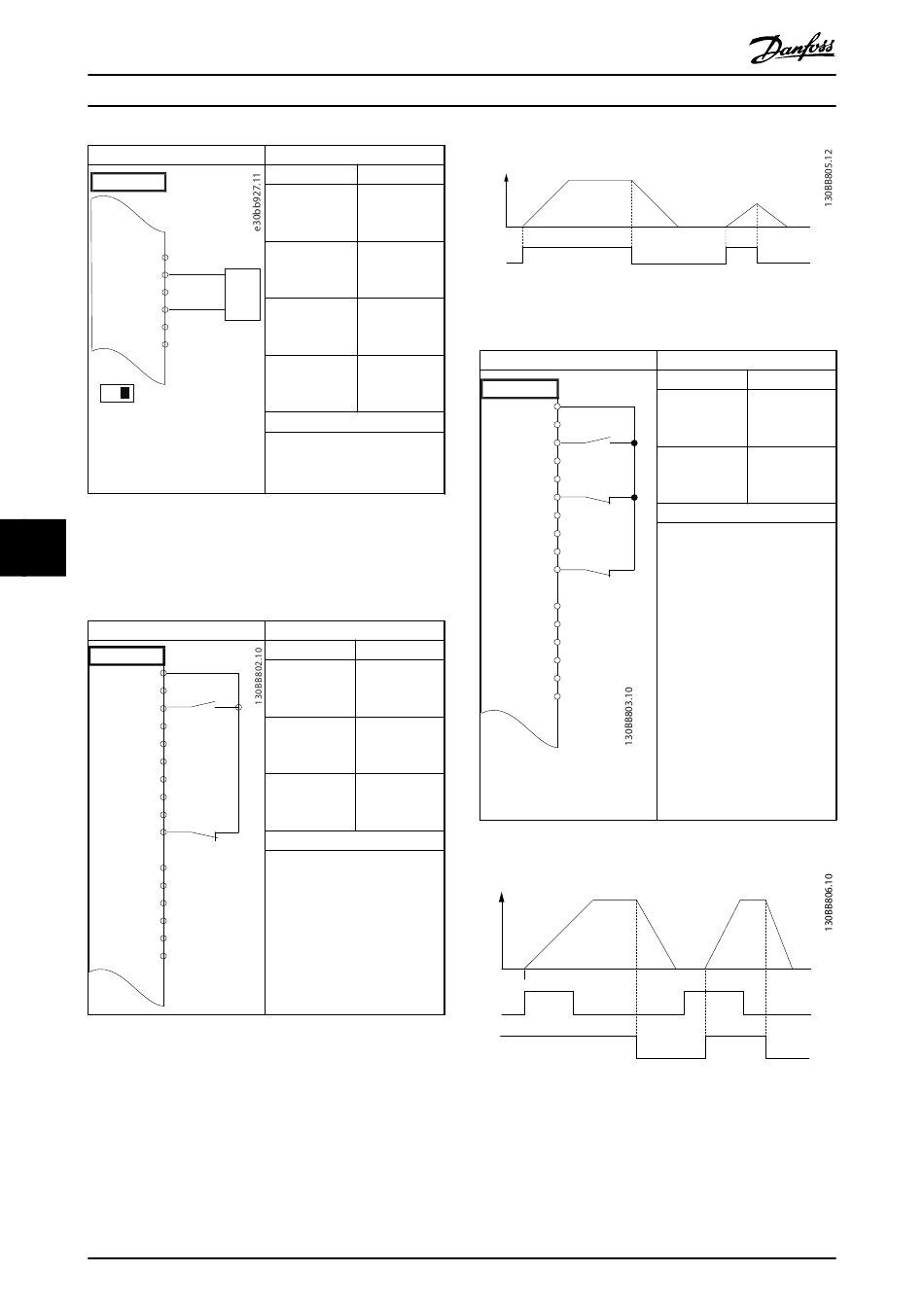

Anschlusskonfigurationen Für Start/Stopp - Danfoss VLT HVAC Drive FC 102 Bedienungsanleitung

Beispiele für typische Verd...
FC
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 8.4 Anschlusskonfigurationen für analogen
Drehzahlsollwert (Strom)
8 8
8.4 Anschlusskonfigurationen für
Start/Stopp
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 8.5 Verkabelungskonfiguration für Start/Stopp-Befehl
mit Safe Torque Off
78
®
VLT HVAC Drive FC 102
Parameter
Funktion Einstellung
Parameter 6-12 4 mA*
Klemme 53 Skal.
Min.Strom
Parameter 6-13 20 mA*
+
Klemme 53 Skal.
Max.Strom
Parameter 6-14 0 U/min
-
Klemme 53 Skal.
4 - 20mA
Min.-Soll/Istwert
Parameter 6-15 1500 U/min
Klemme 53 Skal.
Max.-Soll/Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Klemme 18
Digitaleingang
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-19 [1] Safe Torque
Terminal 37 Off-Alarm
Safe Stop
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
Speed
Start/Stop (18)
Abbildung 8.1 Start/Stopp mit Safe Torque Off
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 8.6 Anschlusskonfiguration für Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 8.2 Puls-Start/Stopp invers
Parameter
Funktion Einstellung
Parameter 5-10 [9] Puls-Start
Klemme 18
Digitaleingang
Parameter 5-12 [6] Stopp
Klemme 27 (invers)
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
MG16D503
